Jak lutować taśmy LED - Opanuj trwałe połączenia!

Dlaczego lutowanie LED to umiejętność, którą warto opanować?

Lutowanie diod i taśm LED to nie tylko techniczna czynność, ale przede wszystkim inwestycja w trwałość i niezawodność Twoich projektów oświetleniowych. W przeciwieństwie do szybkozłączek, które mogą z czasem tracić kontakt lub być podatne na wilgoć i wibracje, prawidłowo wykonane połączenie lutowane zapewnia stabilność elektryczną i mechaniczną na lata. Jest to szczególnie ważne w instalacjach narażonych na ruch, zmiany temperatury czy tam, gdzie estetyka i minimalizacja rozmiaru połączeń mają kluczowe znaczenie. Opanowanie tej techniki otwiera drzwi do realizacji bardziej zaawansowanych i spersonalizowanych rozwiązań oświetleniowych.

Trwałość i niezawodność: przewaga lutowania nad złączkami

Połączenia lutowane wyróżniają się znacznie większą trwałością i niezawodnością w porównaniu do tych wykonanych za pomocą złączek. Wynika to przede wszystkim z faktu, że lutowanie tworzy jednolitą, metaliczną spoinę, która jest odporna na utlenianie i korozję. Taka spoina zapewnia stabilność elektryczną, minimalizując ryzyko przerw w obwodzie czy niestabilnego świecenia. Ponadto, lutowane połączenia są znacznie bardziej odporne na czynniki zewnętrzne, takie jak wilgoć, drgania czy kurz, które mogą prowadzić do poluzowania się styków w złączkach. Niższa rezystancja lutowanych połączeń przekłada się również na lepsze przewodzenie prądu i mniejsze straty energii, co jest istotne zwłaszcza w dłuższych instalacjach. Solidne lutowanie to gwarancja, że Twój projekt będzie działał bezawaryjnie przez długi czas, minimalizując konieczność napraw.

Kiedy lutowanie jest jedynym słusznym wyborem? Przykłady projektów

Istnieje wiele sytuacji, w których lutowanie jest preferowaną, a często nawet niezbędną metodą łączenia taśm LED. Jest to szczególnie prawdziwe w przypadku projektów, gdzie liczy się precyzja, estetyka i długowieczność. Pomyśl o instalacjach oświetleniowych w meblach, gdzie złączki mogłyby być widoczne lub zbyt duże. W samochodach, gdzie drgania i zmiany temperatury są na porządku dziennym, lutowanie zapewnia niezawodne połączenie, które nie zawiedzie. W łazienkach, po odpowiednim zabezpieczeniu przed wilgocią, lutowane połączenia gwarantują trwałość. Systemy inteligentnego domu, gdzie każdy element musi działać bez zarzutu, również często opierają się na lutowanych połączeniach. Wszelkie projekty DIY, które wymagają niestandardowych długości taśm LED lub skomplikowanych konfiguracji, skorzystają na elastyczności, jaką daje lutowanie, pozwalając na tworzenie rozwiązań niemożliwych do osiągnięcia za pomocą gotowych złączek.

Niezbędnik majsterkowicza: Jakie narzędzia i materiały przygotować do lutowania LED?

Przygotowanie odpowiedniego zestawu narzędzi i materiałów to podstawa sukcesu w lutowaniu LED. Inwestycja w dobrej jakości sprzęt nie tylko ułatwi pracę, ale także zminimalizuje ryzyko uszkodzenia delikatnych komponentów. Poniżej przedstawiamy listę niezbędnych elementów, wraz z wyjaśnieniem, dlaczego są one tak ważne, abyś mógł rozpocząć pracę z pewnością siebie.

Lutownica: Dlaczego model z regulacją temperatury to Twój najlepszy przyjaciel?

Do lutowania diod i taśm LED kluczowa jest lutownica kolbowa (oporowa) z regulacją temperatury. Modele o mocy minimum 40-60W są zazwyczaj wystarczające. Dlaczego regulacja temperatury jest tak ważna? Diody LED są wrażliwymi komponentami półprzewodnikowymi, które łatwo uszkodzić przez przegrzanie. Precyzyjna kontrola temperatury grota, optymalnie w zakresie 320–350°C dla standardowych taśm na elastycznym podłożu (FPCB), jest niezbędna, aby skutecznie stopić cynę, jednocześnie nie uszkadzając diody. W przypadku taśm na podłożu aluminiowym, które lepiej odprowadzają ciepło, może być potrzebna nieco wyższa temperatura, rzędu 360–380°C. Stanowczo odradzam używanie lutownic transformatorowych, które generują niekontrolowany impuls prądowy i mogą trwale uszkodzić delikatne diody LED.

Cyna i topnik: Jaki rodzaj spoiwa wybrać, aby połączenie było idealne?

Wybór odpowiedniego spoiwa, czyli cyny, ma ogromne znaczenie dla jakości i trwałości połączenia. Do lutowania taśm LED zaleca się cynę bezołowiową, na przykład stop Sn99Cu1, często z dodatkiem topnika. Jest to zgodne z dyrektywą RoHS, która ogranicza stosowanie substancji niebezpiecznych. Choć cyna ołowiowa (np. Sn60Pb40) ma niższą temperaturę topnienia i jest łatwiejsza w użyciu, jest stopniowo wycofywana z użytku. Topnik jest absolutnie niezbędny w procesie lutowania. Jego główną rolą jest usuwanie tlenków z lutowanych powierzchni oraz poprawa zwilżalności, czyli zdolności cyny do przylegania do metalu. Dzięki topnikowi cyna rozpływa się równomiernie, tworząc mocne i błyszczące połączenie. Dla LED-ów najlepiej sprawdzają się topniki typu "no-clean", które nie wymagają czyszczenia po pracy, co jest wygodne i bezpieczne dla delikatnych układów.

Akcesoria, które ułatwią Ci życie: "trzecia ręka", odsysacz i czyścik do grotów

Oprócz lutownicy i cyny, kilka akcesoriów znacząco ułatwi i usprawni Twoją pracę. "Trzecia ręka" to niezastąpione narzędzie do stabilizacji drobnych elementów, takich jak taśma LED czy przewody, uwalniając Twoje dłonie do precyzyjnego lutowania. Odsysacz do cyny przyda się do korygowania błędów, usuwania nadmiaru cyny lub rozlutowywania połączeń. Aby grot lutownicy zawsze był czysty i skutecznie przewodził ciepło, niezbędny jest czyścik do grotów, najlepiej w postaci mosiężnej wełny, która nie obniża temperatury grota tak jak wilgotna gąbka. Dodatkowo, alkohol izopropylowy to doskonały środek do odtłuszczania powierzchni przed lutowaniem, co poprawia przyczepność cyny i jakość połączenia.

Bezpieczeństwo przede wszystkim: Ochrona przed oparami i wyładowaniami ESD

Praca z elektroniką, nawet na poziomie hobbystycznym, wymaga przestrzegania zasad bezpieczeństwa. Diody LED są niezwykle wrażliwe na wyładowania elektrostatyczne (ESD), które mogą je trwale uszkodzić, nawet jeśli nie widzisz iskry. Dlatego zaleca się pracę na macie antystatycznej oraz używanie opaski ESD, która odprowadza ładunki z Twojego ciała. Dodatkowo, podczas lutowania uwalniane są opary topnika i cyny, które mogą być szkodliwe dla zdrowia. Zapewnij sobie dobrą wentylację w miejscu pracy, np. otwierając okno lub używając pochłaniacza oparów, aby uniknąć ich wdychania.

Lutowanie taśmy LED krok po kroku: Od przygotowania do perfekcyjnego połączenia

Lutowanie taśmy LED może wydawać się skomplikowane, ale z odpowiednią techniką i precyzją, osiągnięcie trwałego i estetycznego połączenia jest w zasięgu ręki. Poniżej przedstawiamy szczegółowy przewodnik, który krok po kroku przeprowadzi Cię przez cały proces, zapewniając solidne podstawy do samodzielnej pracy.

1. Krok 1: Precyzyjne cięcie i przygotowanie taśmy LED

   Pierwszym krokiem jest odpowiednie przygotowanie taśmy LED. Zawsze tnij taśmę tylko w wyznaczonych miejscach, zazwyczaj oznaczonych linią cięcia i symbolem nożyczek (często co 3 diody lub co 5 cm). Cięcie w innym miejscu może uszkodzić obwód i sprawić, że fragment taśmy przestanie działać. Upewnij się, że pola lutownicze są odsłonięte i w dobrym stanie. Następnie, aby ułatwić sobie pracę, stabilnie zamocuj taśmę, na przykład za pomocą "trzeciej ręki" lub specjalnego uchwytu. To zapewni, że taśma nie będzie się przesuwać podczas lutowania.

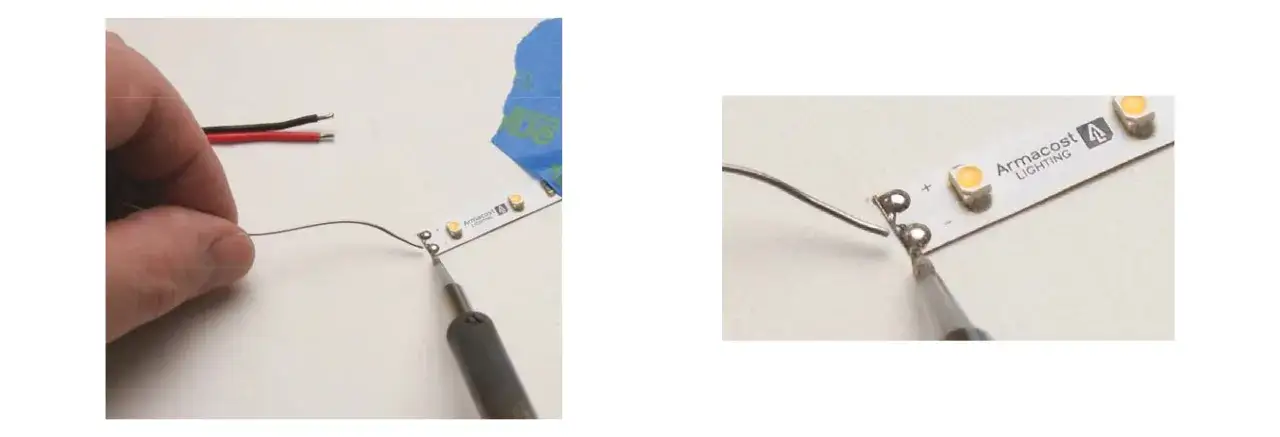

2. Krok 2: Klucz do sukcesu – odtłuszczanie i cynowanie pól lutowniczych

   Czystość to podstawa trwałego połączenia. Przed lutowaniem należy dokładnie oczyścić i odtłuścić pola lutownicze na taśmie. Możesz do tego użyć alkoholu izopropylowego (IPA) i bezpyłowej szmatki. Po wyschnięciu przystąp do "pobielania" (ocynowania) pól lutowniczych. Polega to na nałożeniu cienkiej warstwy cyny na każde pole. Rozgrzej grot lutownicy do odpowiedniej temperatury (320-350°C), dotknij nim pola lutowniczego, a następnie przyłóż do niego niewielką ilość cyny. Cyna powinna ładnie rozpłynąć się po polu, tworząc gładką, błyszczącą warstwę. Pobielenie znacznie ułatwia późniejsze lutowanie przewodów i zapewnia lepsze połączenie.

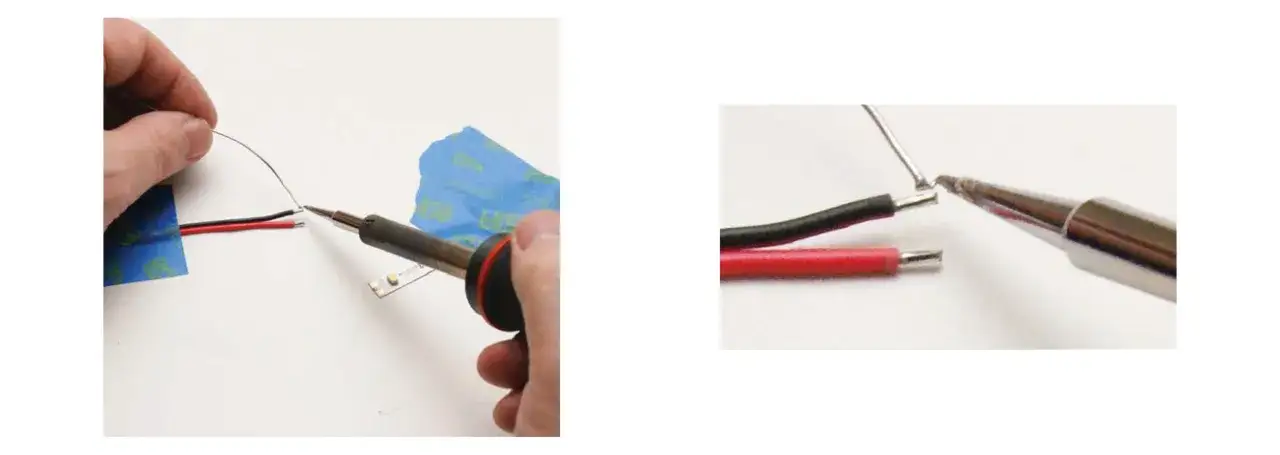

3. Krok 3: Przygotowanie i cynowanie przewodów zasilających

   Podobnie jak w przypadku pól lutowniczych na taśmie, przewody zasilające również wymagają odpowiedniego przygotowania. Odizoluj końcówki przewodów na długość około 5-7 mm. Następnie, tak jak pola lutownicze, również je "pobiel" (ocynuj). Rozgrzej grot lutownicy, dotknij nim odizolowanego przewodu i przyłóż cynę. Cyna powinna równomiernie pokryć miedziane żyły przewodu. Ocynowane przewody są znacznie łatwiejsze do przylutowania do taśmy i tworzą mocniejsze, bardziej niezawodne połączenie, minimalizując ryzyko "zimnych lutów".

4. Krok 4: Samo lutowanie – jak uzyskać mocną i błyszczącą spoinę w 3 sekundy?

   To jest moment właściwego lutowania. Przyłóż ocynowany przewód do ocynowanego pola lutowniczego na taśmie. Następnie jednocześnie rozgrzej oba elementy grotem lutownicy, dotykając zarówno przewodu, jak i pola lutowniczego. Cyna z obu elementów powinna się połączyć i rozpłynąć, tworząc jedną, gładką i błyszczącą spoinę. Kluczowe jest, aby proces ten był szybki – maksymalny czas grzania to 2-3 sekundy, aby uniknąć przegrzania diody. Optymalna temperatura grota to 320–350°C. Dobry lut poznasz po tym, że jest błyszczący i gładki. "Zimny lut" będzie matowy, porowaty i ziarnisty, co oznacza słabe połączenie.

5. Krok 5: Izolacja i ochrona połączenia – dlaczego koszulka termokurczliwa jest lepsza od taśmy?

   Po wykonaniu i sprawdzeniu połączenia, należy je zabezpieczyć mechanicznie i odizolować. Najlepszym rozwiązaniem jest użycie rurki termokurczliwej. Zapewnia ona pełną izolację elektryczną, chroni połączenie przed czynnikami zewnętrznymi (wilgoć, kurz) oraz uszkodzeniami mechanicznymi. Jest znacznie trwalsza i bardziej estetyczna niż taśma izolacyjna, która z czasem może się odklejać lub tracić swoje właściwości. Przed lutowaniem nałóż odpowiednio długi kawałek koszulki termokurczliwej na przewód. Po przylutowaniu i ostygnięciu połączenia, nasuń koszulkę na lut i obkurcz ją za pomocą opalarki lub zapalniczki (ostrożnie, aby nie przypalić taśmy). Upewnij się, że całe połączenie jest szczelnie zakryte.

Jak lutować różne typy taśm? Techniki dla taśm jedno- i wielokolorowych (RGB/RGBW)

Chociaż podstawowe zasady lutowania pozostają takie same, lutowanie taśm wielokolorowych wymaga nieco większej precyzji ze względu na większą liczbę połączeń. Poniżej przedstawiam różnice i specyficzne wskazówki dla obu typów taśm, abyś mógł bez problemu realizować swoje projekty.

Lutowanie standardowej taśmy jednokolorowej (mono)

Lutowanie standardowej taśmy jednokolorowej jest najprostszym zadaniem i stanowi doskonały punkt wyjścia dla początkujących. Tego typu taśmy zazwyczaj wymagają przylutowania tylko dwóch przewodów: plus (+) i minus (-). Kluczowe jest zachowanie prawidłowej polaryzacji – przewód dodatni do pola oznaczonego jako plus, a ujemny do minusa. Dzięki małej liczbie połączeń, ryzyko zwarcia jest minimalne, a proces szybki i intuicyjny. Pamiętaj o wszystkich krokach przygotowania, takich jak cięcie w wyznaczonych miejscach, odtłuszczanie i cynowanie zarówno pól lutowniczych, jak i końcówek przewodów. Połączenie zabezpiecz koszulką termokurczliwą.

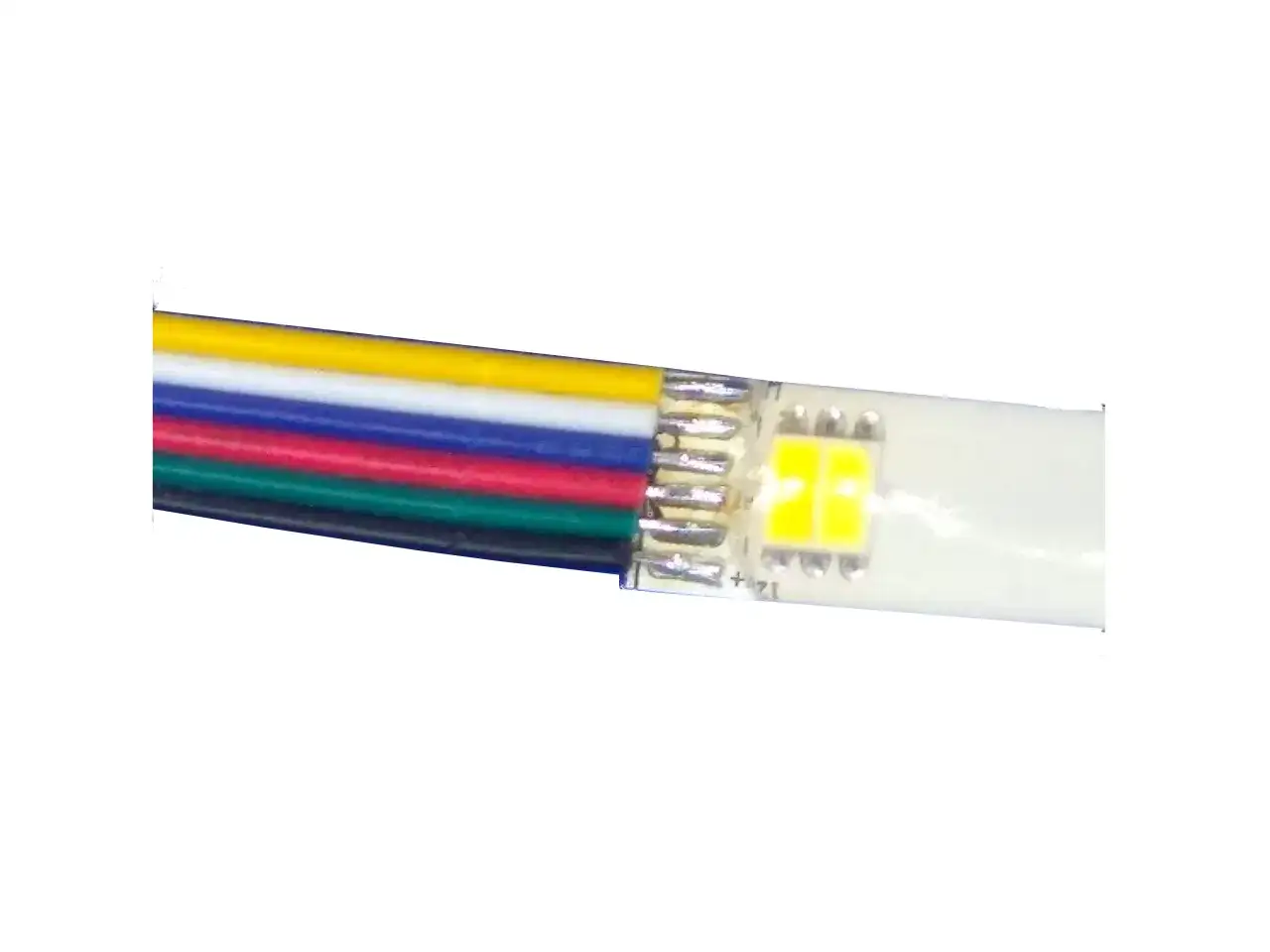

Wyzwanie dla precyzji: Jak poprawnie przylutować 4 lub 5 przewodów do taśmy RGB/RGBW?

Lutowanie taśm RGB (4 przewody: czerwony R, zielony G, niebieski B oraz wspólny plus +12V/24V) i RGBW (5 przewodów: R, G, B, biały W oraz wspólny plus +12V/24V) to wyzwanie wymagające większej precyzji. Ze względu na blisko położone pola lutownicze, kluczowe jest unikanie zwarć między nimi. Moja rada to użycie cienkiego grota lutownicy, który pozwoli na precyzyjne dotknięcie tylko jednego pola. Niezastąpiona okaże się również "trzecia ręka", która stabilnie utrzyma taśmę i przewody. Pamiętaj o zachowaniu prawidłowej kolejności i polaryzacji przewodów – pomylenie ich sprawi, że kolory będą świecić niepoprawnie lub diody wcale nie zadziałają. Dla ułatwienia pracy, możesz zastosować technikę "mostkowania", polegającą na wstępnym przylutowaniu przewodów do siebie w powietrzu, a dopiero potem do pól lutowniczych na taśmie, co może ułatwić zachowanie odstępów i minimalizację ryzyka zwarć.

Najczęstsze błędy przy lutowaniu LED i jak ich skutecznie unikać

Nawet doświadczonym majsterkowiczom zdarzają się błędy. Znajomość najczęstszych problemów i sposobów ich unikania pozwoli Ci zaoszczędzić czas, materiały i nerwy. Oto lista typowych pułapek w lutowaniu LED, na które warto zwrócić szczególną uwagę.

Problem: "Zimny lut" – dlaczego połączenie jest matowe i nietrwałe?

"Zimny lut" to jeden z najczęstszych problemów, który objawia się matowym, porowatym i ziarnistym wyglądem spoiny. Powstaje on, gdy temperatura lutowania jest zbyt niska lub gdy elementy nie zostały wystarczająco rozgrzane. W efekcie cyna nie rozpływa się prawidłowo i nie tworzy solidnego połączenia z lutowanymi powierzchniami. Taki lut nie zapewnia dobrego przewodzenia prądu, co może prowadzić do migotania diod, niestabilnego świecenia, a nawet całkowitego braku działania. Jest również mechanicznie nietrwały i łatwo może się oderwać. Aby uniknąć "zimnych lutów", zawsze upewnij się, że grot lutownicy ma odpowiednią temperaturę i że elementy są wystarczająco długo rozgrzewane, aby cyna mogła swobodnie się rozpłynąć i stworzyć błyszczącą, gładką spoinę.

Problem: Przegrzana dioda – jak rozpoznać uszkodzenie i dlaczego czas ma znaczenie?

Przegrzanie diody to kolejny powszechny błąd, który może trwale uszkodzić wrażliwe komponenty półprzewodnikowe. Zbyt długa ekspozycja na wysoką temperaturę lutownicy, zazwyczaj powyżej 3 sekund, jest główną przyczyną tego problemu. Objawy uszkodzenia mogą być różne: dioda może w ogóle nie świecić, świecić znacznie słabiej niż pozostałe, zmieniać kolor lub mieć inną barwę światła. Czas lutowania jest absolutnie krytyczny. Zgodnie z danymi Mixtools.pl, maksymalny czas lutowania to 2-3 sekundy. Aby uniknąć przegrzania, pracuj szybko i precyzyjnie, używając odpowiedniej temperatury grota. Jeśli potrzebujesz więcej czasu, pozwól diodzie ostygnąć przed ponowną próbą.

Problem: Zwarcia między polami lutowniczymi – jak nadmiar cyny może zrujnować Twój projekt?

Zwarcia między polami lutowniczymi to szczególnie problematyczna kwestia, zwłaszcza w przypadku taśm wielokolorowych (RGB/RGBW), gdzie pola są bardzo blisko siebie. Nadmiar cyny, która rozpłynie się poza obszar pola lutowniczego, może połączyć sąsiednie ścieżki. Skutki mogą być poważne: od nieprawidłowego działania taśmy (np. świecenie niewłaściwych kolorów, brak świecenia poszczególnych sekcji) po uszkodzenie sterownika, a nawet zasilacza. Aby uniknąć zwarć, używaj odpowiedniej ilości cyny – lepiej mniej niż za dużo. Pracuj z precyzyjnym grotem lutownicy i po każdym lutowaniu dokładnie obejrzyj połączenie, najlepiej pod lupą, aby upewnić się, że nie ma niepożądanych mostków z cyny. W razie potrzeby użyj odsysacza do cyny, aby usunąć nadmiar spoiwa.

Co zrobić, gdy LED nie świeci po lutowaniu? Prosta diagnostyka problemu

Poświęciłeś czas na lutowanie, a taśma LED nadal nie działa? Nie panikuj! Wiele problemów można łatwo zdiagnozować i naprawić. Oto kroki, które pomogą Ci znaleźć przyczynę usterki i przywrócić światło do Twojego projektu.

Sprawdzenie polaryzacji: Czy na pewno połączyłeś plus z plusem?

Najczęstszą i najprostszą do naprawienia przyczyną braku świecenia diod LED jest nieprawidłowa polaryzacja. Diody LED są elementami polaryzowanymi, co oznacza, że prąd musi przez nie płynąć w określonym kierunku (od plusa do minusa). Jeśli podłączysz przewody odwrotnie, diody po prostu nie zadziałają. Sprawdź dokładnie oznaczenia na taśmie LED (zazwyczaj + i -) oraz na przewodach zasilających. Upewnij się, że przewód dodatni (+) z zasilacza jest podłączony do pola + na taśmie, a przewód ujemny (-) do pola -.

Inspekcja wizualna połączenia pod lupą – na co zwrócić uwagę?

Jeśli polaryzacja jest prawidłowa, następnym krokiem jest dokładna inspekcja wizualna wszystkich połączeń. Często proste błędy są widoczne gołym okiem lub za pomocą lupy. Zwróć uwagę na następujące elementy:

• "Zimne luty": Szukaj matowych, porowatych lub ziarnistych spoin. Oznaczają one słabe połączenie elektryczne i mechaniczne.
• Zwarcia: Sprawdź, czy nadmiar cyny nie połączył sąsiednich pól lutowniczych, zwłaszcza w taśmach RGB/RGBW.
• Uszkodzenia mechaniczne: Szukaj przypaleń, pęknięć na taśmie lub uszkodzonych diod. Zbyt długie grzanie mogło spowodować takie uszkodzenia.
• Niewystarczająca ilość cyny: Upewnij się, że cyna równomiernie pokrywa zarówno przewód, jak i pole lutownicze, tworząc solidne połączenie.

Użycie lupy lub mikroskopu jubilerskiego może znacząco pomóc w wykryciu drobnych niedoskonałości.

Test ciągłości obwodu za pomocą multimetru

Kiedy inspekcja wizualna nie przynosi rezultatów, czas sięgnąć po multimetr. Ustaw go na tryb pomiaru ciągłości (zazwyczaj oznaczony ikoną diody lub sygnału dźwiękowego – "brzęczyka"). Przykładać sondy multimetru do różnych punktów obwodu, aby sprawdzić, czy prąd może swobodnie przepływać. Przyłóż jedną sondę do końca przewodu zasilającego, a drugą do odpowiedniego pola lutowniczego na taśmie. Jeśli usłyszysz sygnał dźwiękowy, oznacza to, że połączenie ma ciągłość. Brak sygnału wskazuje na przerwę w obwodzie, prawdopodobnie w miejscu lutowania. Możesz również użyć multimetru do sprawdzenia, czy nie ma zwarcia między sąsiednimi ścieżkami, przykładając sondy do dwóch sąsiadujących pól – w trybie ciągłości nie powinieneś usłyszeć sygnału.

Alternatywy dla lutowania: Kiedy warto sięgnąć po złączki do taśm LED?

Chociaż lutowanie oferuje najwyższą trwałość, istnieją sytuacje, w których złączki do taśm LED mogą być bardziej praktycznym i szybszym rozwiązaniem. Ważne jest, aby znać ich zalety i wady, by świadomie wybrać najlepszą metodę dla swojego projektu i cieszyć się funkcjonalnym oświetleniem.

Zalety i wady szybkozłączek – szybkość kontra niezawodność

Szybkozłączki do taśm LED to popularna alternatywa dla lutowania, oferująca pewne unikalne korzyści, ale także posiadająca istotne wady:

• Zalety:
  • Szybkość i łatwość montażu: Nie wymagają specjalistycznych narzędzi (lutownicy, cyny) ani zaawansowanych umiejętności. Montaż jest intuicyjny i zajmuje niewiele czasu.
  • Możliwość demontażu i ponownego użycia: Złączki można łatwo rozłączyć i użyć ponownie, co jest przydatne w projektach tymczasowych lub eksperymentalnych.
  • Idealne dla początkujących: Stanowią świetne rozwiązanie dla osób, które dopiero zaczynają swoją przygodę z elektroniką i nie czują się pewnie z lutownicą.
• Wady:
  • Mniejsza trwałość i niezawodność: W porównaniu do lutowania, połączenia ze złączek są mniej stabilne i bardziej podatne na poluzowanie się styków.
  • Podatność na czynniki zewnętrzne: Są mniej odporne na wilgoć, drgania, kurz i zmiany temperatury, co może prowadzić do awarii w trudniejszych warunkach.
  • Większe gabaryty: Złączki są zazwyczaj większe niż lutowane połączenia, co może wpływać na estetykę i utrudniać montaż w ciasnych przestrzeniach.
  • Wyższa rezystancja: Mogą wprowadzać większy opór elektryczny, co potencjalnie prowadzi do spadków napięcia i nierównomiernego świecenia na długich odcinkach taśmy.

Przeczytaj również: Podłącz taśmę LED 230V bezpiecznie - Instrukcja krok po kroku

W jakich sytuacjach złączki mogą okazać się lepszym rozwiązaniem?

Mimo swoich wad, szybkozłączki mają swoje miejsce w świecie oświetlenia LED i w pewnych sytuacjach są naprawdę dobrym wyborem:

• Tymczasowe instalacje oświetleniowe: Idealne do dekoracji na imprezy, wystawy czy sezonowe aranżacje, które mają być łatwo demontowalne.
• Projekty wymagające elastyczności: Gdy potrzebujesz często zmieniać konfigurację oświetlenia lub eksperymentować z różnymi układami.
• Brak narzędzi lub umiejętności: Jeśli nie posiadasz lutownicy lub nie czujesz się pewnie w lutowaniu, złączki pozwalają na szybką realizację projektu.
• Projekty niewymagające wysokiej odporności: W suchych, stabilnych warunkach domowych, gdzie taśma nie będzie narażona na drgania czy wilgoć.
• Testowanie układów: Przed wykonaniem ostatecznych, trwałych połączeń lutowanych, złączki są doskonałe do szybkiego sprawdzenia poprawności działania układu.
