Masz problem z taśmą LED, która nie świeci w całości? Nie jesteś sam! To częsta usterka, która na szczęście w większości przypadków jest możliwa do samodzielnego zdiagnozowania i naprawienia. Ten poradnik krok po kroku pomoże Ci zlokalizować przyczynę problemu i przywrócić pełną funkcjonalność Twojej instalacji LED. Z mojego doświadczenia wynika, że wiele pozornie skomplikowanych problemów z oświetleniem LED ma proste rozwiązania, które możesz wdrożyć samodzielnie.
Skuteczne rozwiązania, gdy taśma LED nie świeci cała
- Najczęstsze przyczyny problemów to spadek napięcia, uszkodzony zasilacz, przerwana sekcja lub błędy w połączeniach.
- Długie instalacje (powyżej 5 metrów) i taśmy 12V są bardziej podatne na spadek napięcia.
- Diagnostyka obejmuje inspekcję wizualną, sprawdzenie połączeń i test zasilacza multimetrem.
- Spadek napięcia można rozwiązać poprzez zasilanie dwustronne, podział instalacji lub użycie taśmy 24V.
- Uszkodzone sekcje można wyciąć i zastąpić nowymi fragmentami, łącząc je lutowaniem lub szybkozłączkami.
- Prawidłowy dobór mocy zasilacza (z zapasem 15-20%) i solidne połączenia są kluczowe dla bezawaryjnej pracy.
Twoja taśma LED nie świeci w całości? Zanim wezwiesz fachowca, sprawdź te 5 przyczyn
Zanim zaczniesz panikować i szukać elektryka, warto samemu przeprowadzić wstępną diagnostykę. Wiele problemów z taśmami LED wynika z kilku powtarzających się przyczyn, które łatwo zidentyfikować i naprawić. Poniżej przedstawiam pięć najczęstszych scenariuszy, które mogą sprawić, że Twoja taśma LED nie świeci w całości.
Spadek napięcia – wróg numer jeden długich instalacji LED
Spadek napięcia to zjawisko, w którym napięcie elektryczne stopniowo maleje wzdłuż przewodnika. W przypadku taśm LED oznacza to, że im dalej od punktu zasilania, tym niższe napięcie dociera do diod. Jest to szczególnie problematyczne w długich instalacjach, przekraczających 5 metrów, oraz w systemach zasilanych napięciem 12V. Opór przewodników (czyli ścieżek miedzianych na taśmie) powoduje, że prąd napotyka na opór, co skutkuje stopniową utratą energii. Efektem jest słabsze świecenie diod na końcu taśmy, a czasem nawet zmiana ich barwy. Według danych e-led.pl, problem spadku napięcia jest jednym z najczęściej zgłaszanych w przypadku długich odcinków taśm LED.
Niedopasowany lub uszkodzony zasilacz – czy ma wystarczająco „pary”?
Zasilacz to serce każdej instalacji LED, odpowiedzialne za dostarczenie odpowiedniego napięcia i prądu. Jeśli zasilacz jest niedopasowany (ma zbyt małą moc w stosunku do zapotrzebowania taśmy) lub jest uszkodzony, może to prowadzić do poważnych problemów. Zasilacz nie dostarczający odpowiedniej mocy lub stabilnego napięcia może powodować, że taśma będzie migotać, świecić słabo, a nawet całkowicie wyłączać się w niektórych fragmentach. W skrajnych przypadkach może to doprowadzić do przeciążenia i uszkodzenia zasilacza, a nawet samej taśmy.

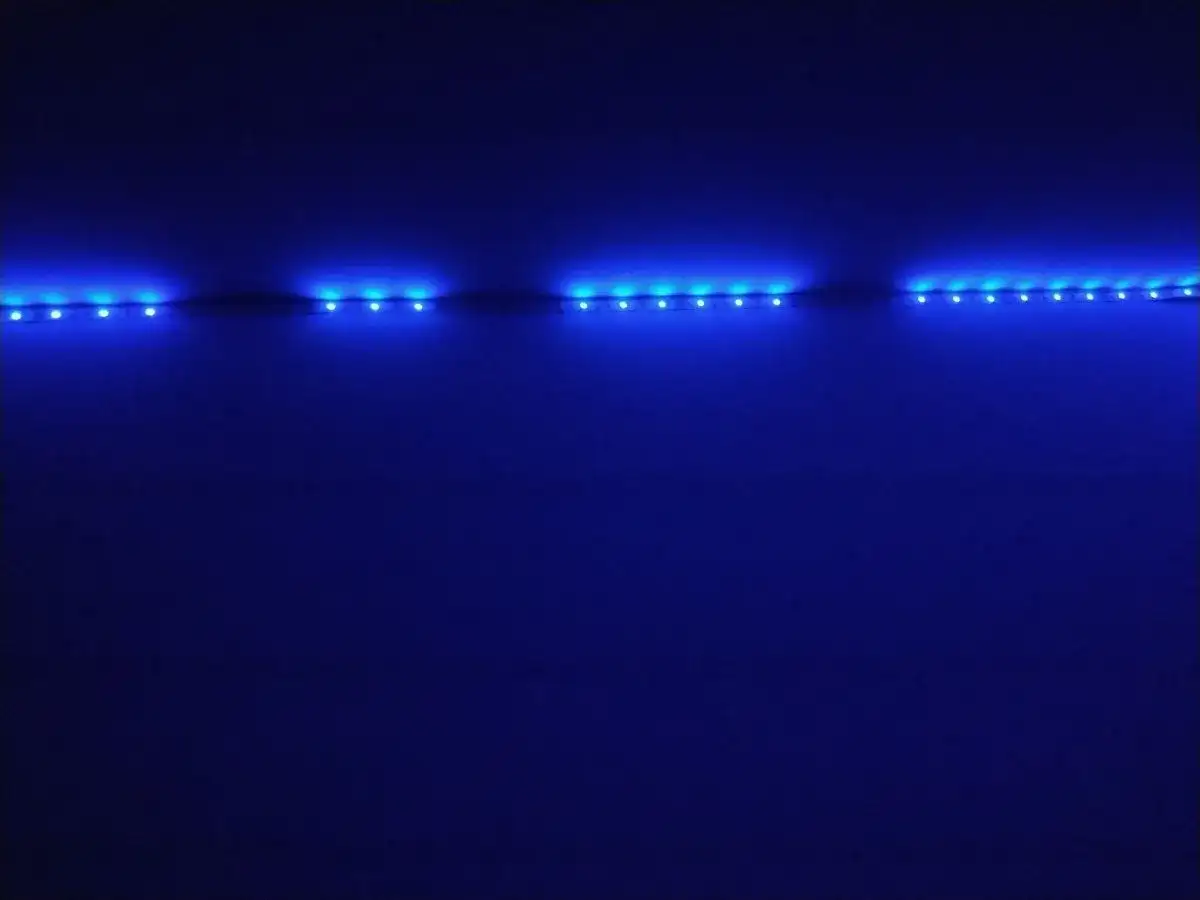

Przerwana lub uszkodzona sekcja – kiedy winny jest jeden mały fragment
Taśmy LED nie są jednym, ciągłym obwodem. Składają się z mniejszych segmentów, zazwyczaj zawierających 3 lub 6 diod LED wraz z rezystorami. Każdy taki segment działa niezależnie od sąsiednich. Oznacza to, że uszkodzenie pojedynczej diody lub rezystora w obrębie jednej sekcji może sprawić, że tylko ten konkretny fragment przestanie świecić, podczas gdy reszta taśmy działa prawidłowo. Takie uszkodzenie może być wynikiem wady fabrycznej, uszkodzenia mechanicznego (np. zgięcia taśmy) lub przepalenia diody, co często objawia się widocznym przebarwieniem lub czarną kropką na diodzie.
Błędy w połączeniach – luźne złączki i zimne luty
Nawet najlepsza taśma LED i zasilacz nie będą działać poprawnie, jeśli połączenia są wadliwe. Luźne złączki, źle zaciśnięte konektory lub tak zwane zimne luty (czyli słabe, niestabilne połączenia lutowane) to bardzo częste przyczyny problemów. Takie połączenia mogą prowadzić do braku kontaktu elektrycznego, przerywania obwodu, a nawet zwiększonego oporu, co może imitować spadek napięcia. Często wystarczy delikatne poruszenie kablem, aby taśma na chwilę zaświeciła, co jest wyraźnym sygnałem problemów z połączeniami.
Odwrócona polaryzacja – prosty błąd, który łatwo naprawić
Taśmy LED, podobnie jak wiele innych komponentów elektronicznych, są elementami polaryzowanymi. Oznacza to, że muszą być podłączone z zachowaniem odpowiedniej biegunowości – plus do plusa, minus do minusa. Jeśli taśma zostanie podłączona z odwróconą polaryzacją (+/-), po prostu nie zaświeci. Jest to częsty błąd montażowy, zwłaszcza dla osób początkujących, ale na szczęście bardzo łatwy do zdiagnozowania i skorygowania. Warto zawsze sprawdzić oznaczenia na taśmie i zasilaczu przed podłączeniem.
Diagnostyka krok po kroku: Jak samodzielnie znaleźć źródło problemu?
Skoro znamy już najczęstsze przyczyny, czas przejść do działania. Poniżej przedstawiam sprawdzoną metodologię diagnostyki, która pozwoli Ci krok po kroku zlokalizować problem. Nie musisz być elektronikiem, aby wykonać te czynności – wystarczy odrobina cierpliwości i podstawowe narzędzia.
-
Krok 1: Wzrokowa inspekcja – poszukaj widocznych uszkodzeń mechanicznych
Zacznij od dokładnego obejrzenia całej długości taśmy LED. Szukaj wszelkich widocznych oznak uszkodzeń: przepaleń, pęknięć, ostrych zagięć, uszkodzonych diod (mogą być czarne, przebarwione), rezystorów lub przerwanych ścieżek miedzianych. Często problem jest widoczny gołym okiem, zwłaszcza w miejscu, gdzie taśma przestaje świecić. Zwróć uwagę na miejsca łączeń i narożniki, gdzie taśma mogła być nienaturalnie zgięta.
-
Krok 2: Sprawdzenie połączeń – czy wszystko jest solidnie podłączone?
Przejdź do weryfikacji wszystkich połączeń w Twojej instalacji. Sprawdź złączki, konektory, a jeśli masz lutowane połączenia – luty. Delikatnie poruszaj kablami i złączkami, obserwując, czy taśma na chwilę nie zaświeci lub nie zacznie migotać. Upewnij się, że wszystkie styki są pewne, czyste i wolne od korozji. Czasami wystarczy docisnąć luźną złączkę, aby rozwiązać problem.
-
Krok 3: Test zasilacza multimetrem – czy dostarcza odpowiednie napięcie?
To kluczowy krok, który wymaga użycia multimetru (miernika uniwersalnego). Ustaw multimetr na tryb pomiaru napięcia stałego (DCV) i wybierz odpowiedni zakres (np. 20V dla taśmy 12V). Przyłóż sondy multimetru do wyjścia zasilacza (tam, gdzie podłączasz taśmę), zachowując odpowiednią polaryzację (czerwona sonda do plusa, czarna do minusa). Prawidłowy odczyt powinien wynosić około 12V (lub 24V dla taśmy 24V). Jeśli napięcie jest znacznie niższe lub niestabilne, problem leży po stronie zasilacza.
-
Krok 4: Izolacja problemu – testowanie taśmy na krótkim odcinku
Jeśli zasilacz działa poprawnie, a taśma nadal nie świeci w całości, spróbuj odizolować problem. Odłącz całą długą taśmę od zasilacza. Następnie podłącz do zasilacza krótki, sprawny odcinek taśmy (np. 10-20 cm), który na pewno działał wcześniej. Jeśli ten krótki fragment zaświeci, oznacza to, że zasilacz jest sprawny, a problem leży w dłuższej taśmie lub jej połączeniach. To pomaga zawęzić obszar poszukiwań.
Problem: Taśma świeci coraz słabiej na końcu. Rozwiązanie: Walka ze spadkiem napięcia
Spadek napięcia to jeden z najbardziej frustrujących problemów, ponieważ taśma działa, ale nie tak, jak powinna. Diody na początku świecą jasno, a im dalej, tym są ciemniejsze. Na szczęście istnieją sprawdzone metody, aby skutecznie sobie z nim poradzić.
Na czym polega spadek napięcia i dlaczego dotyczy Twojej instalacji?
Jak wspomniałem wcześniej, spadek napięcia jest naturalnym zjawiskiem fizycznym. Każdy przewodnik, nawet miedź, stawia pewien opór przepływającemu prądowi. Im dłuższa jest ścieżka, którą musi pokonać prąd, tym większy opór napotyka i tym więcej energii (napięcia) traci po drodze. W taśmach LED ścieżki miedziane są bardzo cienkie, co zwiększa ich opór. Dlatego w długich instalacjach (szczególnie powyżej 5 metrów) i przy niższym napięciu (12V) spadek napięcia jest szczególnie zauważalny. Diody na końcu taśmy otrzymują niższe napięcie, co przekłada się na słabszą jasność, a czasem nawet zmianę barwy światła.
Metoda 1: Zasilanie dwustronne – najskuteczniejszy sposób na długie odcinki
Jednym z najskuteczniejszych sposobów na walkę ze spadkiem napięcia jest zasilanie dwustronne. Polega ono na podłączeniu zasilania do obu końców taśmy LED. Dzięki temu prąd ma dwie drogi do pokonania, co skutecznie skraca efektywną długość ścieżki prądowej dla każdej diody i minimalizuje spadek napięcia. W przypadku bardzo długich odcinków, można również podłączyć zasilanie do środka taśmy, a nawet w kilku punktach, aby równomiernie rozprowadzić prąd.Metoda 2: Podział instalacji na krótsze, zasilane równolegle sekcje
Inną efektywną strategią jest podział długiej taśmy na krótsze sekcje, z których każda jest zasilana równolegle bezpośrednio z zasilacza. Zamiast jednej długiej taśmy, masz kilka krótszych, z których każda ma własne, krótkie połączenie z zasilaczem. To rozwiązanie efektywnie skraca długość ścieżki prądowej dla każdej sekcji, znacząco redukując spadek napięcia i zapewniając równomierne świecenie na całej długości.
Metoda 3: Wybór taśmy 24V zamiast 12V przy planowaniu nowej instalacji
Jeśli dopiero planujesz instalację LED, szczególnie taką, która ma być długa, zdecydowanie rozważ wybór taśm LED zasilanych napięciem 24V zamiast 12V. Wyższe napięcie pozwala na przesyłanie tej samej mocy przy niższym prądzie. Niższy prąd oznacza mniejszy spadek napięcia na długich odcinkach. Taśmy 24V są znacznie bardziej odporne na spadek napięcia i zapewniają bardziej równomierne świecenie na większych długościach, co eliminuje wiele problemów już na etapie projektowania.
Problem: Jeden segment taśmy zgasł. Rozwiązanie: Naprawa lub wymiana uszkodzonej sekcji
Kiedy tylko jeden fragment taśmy przestaje świecić, najprawdopodobniej mamy do czynienia z uszkodzoną sekcją. To problem, który można rozwiązać bez wymiany całej taśmy.
Jak zlokalizować uszkodzoną diodę lub rezystor w sekcji?
Aby zlokalizować uszkodzenie, dokładnie obejrzyj nieświecący segment. Szukaj widocznych uszkodzeń mechanicznych, przebarwień, pęknięć, lub czarnych punktów na diodach LED. Czasem uszkodzony rezystor może być widocznie spalony. Możesz również spróbować użyć multimetru w trybie ciągłości (brzęczyka) lub pomiaru diod, aby sprawdzić, czy obwód w obrębie sekcji jest przerwany. Przykładając sondy do punktów lutowniczych w sekcji, możesz sprawdzić, czy prąd przez nią przepływa.
Instrukcja: Jak bezpiecznie wyciąć uszkodzony fragment w oznaczonym miejscu?
Jeśli zidentyfikujesz uszkodzoną sekcję, możesz ją wyciąć. Pamiętaj, aby ciąć taśmę tylko w wyznaczonych miejscach. Są to zazwyczaj małe, miedziane pola lutownicze, oznaczone linią cięcia i symbolem nożyczek. Cięcie w innym miejscu spowoduje uszkodzenie kolejnych diod i uniemożliwi prawidłowe połączenie nowego fragmentu. Użyj ostrych nożyczek lub skalpela, aby uzyskać czyste cięcie.
Lutowanie czy szybkozłączka? Wybierz metodę połączenia nowego fragmentu
Po wycięciu uszkodzonego fragmentu masz dwie główne opcje, aby połączyć nowy kawałek taśmy lub zamknąć obwód:
- Lutowanie: Jest to trwalsze i bardziej niezawodne połączenie, które zapewnia lepszą przewodność. Wymaga jednak pewnych umiejętności w posługiwaniu się lutownicą. Jeśli masz doświadczenie, polecam tę metodę.
- Szybkozłączki: Są znacznie łatwiejsze w użyciu i nie wymagają lutowania. Wystarczy wsunąć końcówki taśmy do złączki i zacisnąć. Są idealne dla osób bez doświadczenia w lutowaniu, ale mogą być mniej niezawodne w dłuższej perspektywie, zwłaszcza w miejscach narażonych na drgania lub wilgoć. Wybieraj szybkozłączki dobrej jakości, aby zapewnić pewny styk.
Problem: Taśma miga lub nie świeci w ogóle. Rozwiązanie: Weryfikacja zasilacza i połączeń
Migotanie lub całkowity brak świecenia taśmy często wskazuje na problemy z zasilaniem lub połączeniami. To sygnał, że coś jest nie tak z dostarczaniem prądu do diod.
Jak obliczyć wymaganą moc zasilacza i dlaczego warto zostawić 15-20% zapasu?
Aby uniknąć problemów z zasilaczem, zawsze należy prawidłowo obliczyć jego wymaganą moc. Wzór jest prosty: moc na metr taśmy (W/m) pomnożona przez całkowitą długość taśmy (m). Na przykład, jeśli masz 5 metrów taśmy o mocy 10W/m, potrzebujesz zasilacza o mocy co najmniej 50W. Zawsze jednak zalecam zostawienie 15-20% zapasu mocy. Oznacza to, że dla 50W zapotrzebowania, zasilacz powinien mieć około 60W. Ten zapas gwarantuje stabilną pracę zasilacza, zapobiega jego przeciążeniu, wydłuża jego żywotność i zapewnia, że taśma będzie świecić z pełną jasnością bez migotania, nawet pod obciążeniem.
Poprawianie połączeń na złączkach zaciskowych – upewnij się, że styk jest pewny
Jeśli używasz złączek zaciskowych, dokładnie sprawdź każdą z nich. Upewnij się, że przewody są prawidłowo włożone, dobrze zaciśnięte i nie wysuwają się. Czasem wystarczy delikatne poluzowanie i ponowne zaciśnięcie złączki, aby poprawić kontakt. Sprawdź również, czy styki w złączce są czyste i nie skorodowane. W razie wątpliwości, warto rozłączyć i ponownie podłączyć przewody, upewniając się, że każdy styk jest pewny i stabilny.
ABC prawidłowego lutowania – jak stworzyć trwałe i przewodzące połączenie?
Dobre lutowanie to podstawa trwałej instalacji. Oto kilka podstawowych wskazówek:
- Czystość: Upewnij się, że powierzchnie, które lutujesz, są czyste i wolne od tłuszczu czy brudu.
- Temperatura lutownicy: Lutownica musi być odpowiednio nagrzana. Zbyt niska temperatura spowoduje "zimny lut", zbyt wysoka może uszkodzić taśmę.
- Cyna z topnikiem: Używaj cyny z topnikiem, który pomaga w rozprowadzeniu cyny i zapewnia lepsze połączenie.
- Szybkość: Lutuj szybko, aby nie przegrzać diod lub ścieżek.
- Wygląd: Dobrze wykonany lut jest błyszczący i gładki. Zimny lut jest matowy, porowaty i kruchy, co świadczy o słabym połączeniu.
Pamiętaj, że solidne połączenia to podstawa bezawaryjnej pracy Twojej taśmy LED.
Dobre praktyki na przyszłość: Jak montować taśmy LED, aby uniknąć problemów?
Po przejściu przez proces diagnostyki i naprawy, warto zastanowić się, jak uniknąć podobnych problemów w przyszłości. Odpowiedni montaż i planowanie to klucz do długiej i bezproblemowej pracy Twojej instalacji LED.
Stosowanie profili aluminiowych – dlaczego odprowadzanie ciepła jest kluczowe?
Profile aluminiowe to nie tylko estetyczne wykończenie, ale przede wszystkim niezbędny element dla żywotności taśmy LED. Diody LED, mimo że energooszczędne, generują ciepło. Jeśli to ciepło nie jest skutecznie odprowadzane, diody przegrzewają się, co znacząco skraca ich żywotność, powoduje spadek jasności, a w skrajnych przypadkach prowadzi do ich uszkodzenia. Profil aluminiowy działa jak radiator, efektywnie rozpraszając ciepło i zapewniając optymalne warunki pracy dla taśmy. Z mojego doświadczenia wynika, że taśmy montowane bez profili znacznie szybciej tracą swoje właściwości.Unikanie ostrego zginania i uszkodzeń mechanicznych podczas montażu
Podczas montażu taśmy LED, zawsze należy postępować ostrożnie. Unikaj ostrego zginania taśmy, zwłaszcza w miejscach, gdzie znajdują się diody lub rezystory. Nadmierne zgięcia mogą prowadzić do mikropęknięć ścieżek miedzianych, uszkodzenia diod lub rezystorów, co skutkuje przerwaniem obwodu i brakiem świecenia. Zawsze staraj się prowadzić taśmę po łagodnych łukach, a w miejscach, gdzie konieczne jest zagięcie pod ostrym kątem, użyj specjalnych łączników kątowych lub przetnij taśmę i połącz ją przewodami.
