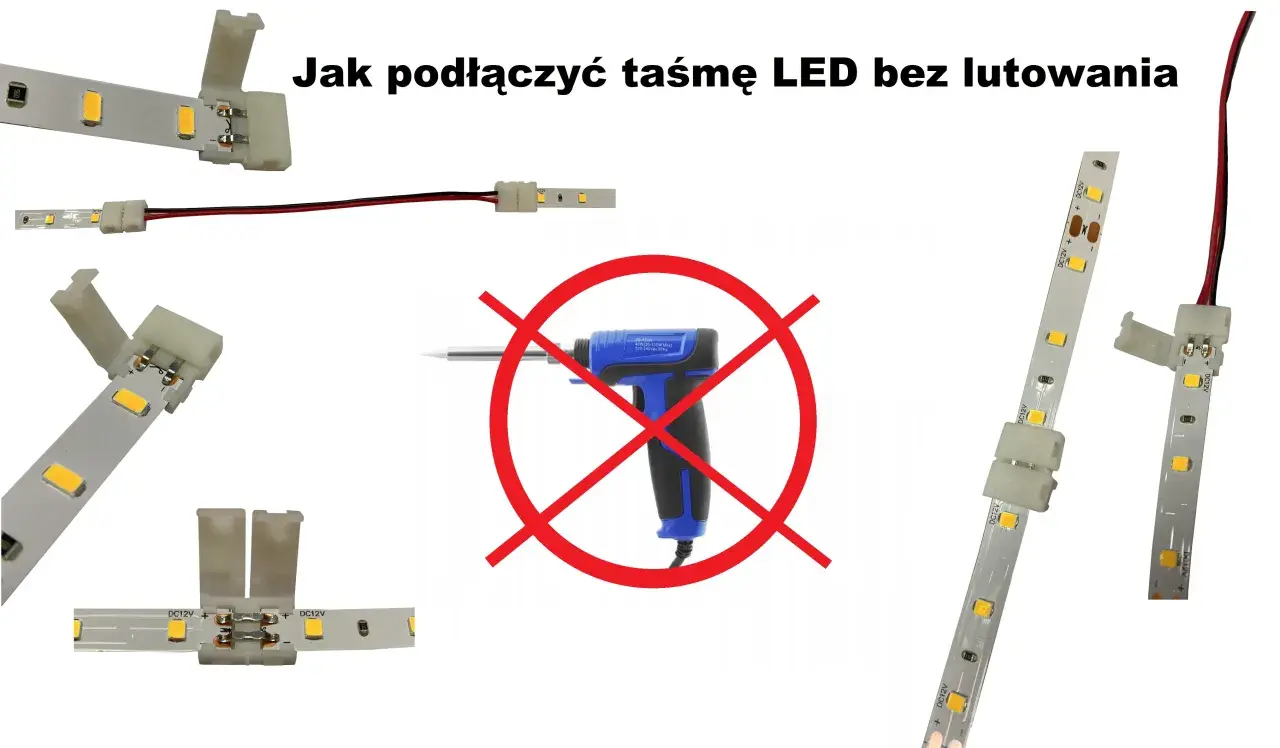

Jak podłączyć taśmę LED bez lutowania? Dobierz złączki!

Ten praktyczny poradnik "krok po kroku" to idealne rozwiązanie dla każdego, kto chce samodzielnie podłączyć taśmę LED bez użycia lutownicy. Dowiesz się, jak wybrać odpowiednie złączki, precyzyjnie połączyć odcinki taśmy i bezpiecznie podłączyć je do zasilacza, gwarantując sobie estetyczne i funkcjonalne oświetlenie.

Dlaczego montaż LED bez lutownicy to rozwiązanie dla Ciebie?

Szybkość, prostota i brak specjalistycznych narzędzi – odkryj zalety złączek

W dzisiejszych czasach, kiedy każdy z nas ceni sobie czas i prostotę, metoda montażu taśm LED bez użycia lutownicy zyskuje na popularności. To idealne rozwiązanie dla amatorów i wszystkich, którzy szukają szybkich i efektywnych sposobów na oświetlenie swojego wnętrza. Specjalne złączki zaciskowe, często nazywane "CLICK", całkowicie eliminują potrzebę posiadania lutownicy oraz innych skomplikowanych narzędzi, takich jak cyna czy kalafonia. Dzięki nim, proces instalacji staje się niezwykle prosty i dostępny dla każdego, niezależnie od wcześniejszego doświadczenia z elektroniką. Wystarczy odpowiednio przygotować taśmę, wsunąć ją do złączki i zatrzasnąć – to naprawdę jest tak łatwe!

Czy połączenie na złączkę jest tak samo dobre jak lutowanie? Rozwiewamy wątpliwości

Naturalnie pojawia się pytanie, czy połączenie za pomocą złączek jest równie solidne i trwałe jak tradycyjne lutowanie. Odpowiedź nie jest jednoznaczna. Złączki oferują niezaprzeczalne zalety w postaci szybkości i prostoty montażu, a także braku konieczności posiadania specjalistycznych umiejętności. To sprawia, że są one doskonałym wyborem do większości domowych zastosowań. Warto jednak pamiętać, że połączenie mechaniczne, jakim jest złączka, może być nieco mniej trwałe niż połączenie lutowane, szczególnie w miejscach narażonych na silne drgania lub częste przemieszczanie. Istnieje niewielkie ryzyko poluzowania się styku. Mimo to, dla zdecydowanej większości projektów oświetleniowych w domu czy biurze, złączki są w pełni wystarczające i bezpieczne, pod warunkiem, że są prawidłowo zamontowane i dopasowane do mocy taśmy.

Zanim zaczniesz: Kluczowe przygotowania do bezproblemowego montażu

Krok 1: Jak precyzyjnie przyciąć taśmę LED w wyznaczonym miejscu?

Zanim przystąpisz do łączenia taśm, kluczowe jest ich odpowiednie przygotowanie. Pierwszym i najważniejszym krokiem jest precyzyjne przycięcie taśmy LED. Zawsze pamiętaj, aby ciąć taśmę wyłącznie w wyznaczonych miejscach. Są one zazwyczaj oznaczone symbolem nożyczek lub specjalnymi liniami i miedzianymi polami stykowymi. Cięcie w innym miejscu może spowodować uszkodzenie obwodów elektrycznych, a w konsekwencji sprawić, że część taśmy przestanie świecić. Precyzja jest tutaj kluczowa, ponieważ prawidłowo przycięte pola stykowe zapewnią dobry kontakt ze złączką i stabilne połączenie.

Jakie narzędzia będą Ci potrzebne? (Spoiler: Mniej niż myślisz!)

Jedną z największych zalet montażu taśm LED bez lutowania jest minimalna liczba potrzebnych narzędzi. Zapomnij o skomplikowanym sprzęcie elektronicznym! Do większości prac wystarczą Ci ostre nożyczki, którymi precyzyjnie przytniesz taśmę. Jeśli pracujesz z taśmami wodoszczelnymi, pokrytymi warstwą silikonu, przyda Ci się również ostry nożyk (np. tapicerski lub skalpel), aby delikatnie usunąć silikon z pól stykowych. To wszystko! Prościej już się nie da, prawda?

Wybór odpowiedniej złączki – Twój klucz do sukcesu

Zanim przejdziemy do samego procesu łączenia, musimy poruszyć kwestię wyboru odpowiedniej złączki. To właśnie prawidłowe dopasowanie złączki do Twojej taśmy LED jest fundamentem sukcesu całej instalacji. Na rynku dostępnych jest wiele rodzajów złączek, różniących się przeznaczeniem, liczbą pinów czy szerokością. Wybór niewłaściwej złączki może skutkować brakiem kontaktu, niestabilnym działaniem, a nawet uszkodzeniem taśmy. Dlatego tak ważne jest, aby poświęcić chwilę na zrozumienie, która złączka będzie idealna do Twojego projektu. Przejdźmy teraz do szczegółowego przewodnika po typach złączek.

Przewodnik po złączkach LED: Którą wybrać do Twojego projektu?

Złączki do taśm jednokolorowych (2-PIN) vs RGB (4-PIN) i RGBW (5-PIN) – Czym się różnią?

Pierwszym kryterium wyboru złączki jest typ taśmy LED, z którą pracujesz. To absolutnie kluczowe!

• Taśmy jednokolorowe (np. białe ciepłe, białe zimne) wymagają złączek 2-pinowych. Jeden pin odpowiada za plus (+), drugi za minus (-).
• Taśmy RGB, które świecą w różnych kolorach, potrzebują złączek 4-pinowych. Jeden pin to wspólny plus (V+), a pozostałe trzy to osobne linie dla kolorów: czerwonego (R), zielonego (G) i niebieskiego (B).
• Jeśli masz bardziej zaawansowaną taśmę RGBW (RGB + biały), będziesz potrzebować złączek 5-pinowych. Tutaj poza plusem i trzema kolorami, dochodzi jeszcze osobna linia dla diody białej (W).

Pamiętaj, że prawidłowy dobór złączki do liczby pinów jest absolutnie kluczowy dla poprawnego działania taśmy. Nieprawidłowe połączenie uniemożliwi jej świecenie lub spowoduje błędne wyświetlanie kolorów.

Prosta, kątowa czy z przewodem? Dopasuj kształt złączki do miejsca montażu

Kolejnym ważnym aspektem jest kształt i budowa złączki, która powinna być dopasowana do specyfiki Twojego projektu. Według NewLed.pl, rozróżniamy kilka podstawowych typów:

Typ złączki	Zastosowanie
Proste	Łączenie dwóch odcinków taśmy LED w linii prostej (przedłużanie)
Kątowe (L, T)	Tworzenie załamań pod kątem 90 stopni (np. w narożnikach) lub rozgałęzianie taśmy
Z przewodem	Elastyczne połączenia, omijanie przeszkód, łączenie taśm w miejscach wymagających swobody ruchu
Z przewodem do zasilania	Podłączenie taśmy LED bezpośrednio do zasilacza

Wybór odpowiedniego kształtu złączki pozwoli Ci na estetyczne i funkcjonalne poprowadzenie oświetlenia, dopasowując je do kształtu mebli, wnęk czy innych elementów architektonicznych.

Taśma 8mm, 10mm a może 12mm? Dlaczego szerokość ma znaczenie?

Nie tylko liczba pinów, ale także szerokość taśmy ma znaczenie przy wyborze złączki. Taśmy LED występują w różnych szerokościach laminatu – najczęściej spotykane to 8 mm, 10 mm i 12 mm. Złączka musi być idealnie dopasowana do tej szerokości. Użycie złączki o nieodpowiedniej szerokości uniemożliwi prawidłowe i bezpieczne połączenie, ponieważ piny złączki nie trafią w miedziane pola stykowe na taśmie. Jeśli posiadasz taśmę typu COB (Chip-on-Board), która charakteryzuje się ciągłą linią światła i często inną konstrukcją pól stykowych, pamiętaj, że do niej również dostępne są dedykowane złączki.

Co z taśmami wodoszczelnymi w silikonie? Jak przygotować je do połączenia?

Montaż taśm LED w miejscach o podwyższonej wilgotności, takich jak łazienka, kuchnia czy na zewnątrz, wymaga szczególnej uwagi. W takich warunkach najlepiej sprawdzą się złączki hermetyczne (np. o klasie szczelności IP67), które zapewniają ochronę przed wodą i wilgocią. Jeśli jednak chcesz użyć standardowych złączek z taśmą wodoszczelną pokrytą silikonem, musisz ją odpowiednio przygotować. Delikatnie, za pomocą ostrego nożyka, usuń warstwę silikonu z miedzianych pól stykowych na końcu taśmy. Rób to ostrożnie, aby nie uszkodzić ścieżek przewodzących. Tylko wtedy złączka będzie miała prawidłowy kontakt z taśmą i zapewni stabilne połączenie.

Łączenie taśmy LED bez lutowania: Instrukcja krok po kroku

Metoda na 2 odcinki: Jak przedłużyć taśmę jednokolorową w linii prostej?

Przedłużanie taśmy jednokolorowej za pomocą prostej złączki to jeden z najczęstszych scenariuszy. Oto jak to zrobić:

1. Przygotowanie taśmy: Upewnij się, że oba odcinki taśmy są precyzyjnie przycięte w oznaczonych miejscach. Odsłoń około 5-10 mm miedzianych pól stykowych, jeśli taśma jest w silikonie.
2. Otworzenie złączki: Otwórz zatrzaski złączki zaciskowej. Zazwyczaj są to małe klapki, które należy podnieść do góry.
3. Włożenie taśmy: Ostrożnie wsuń koniec pierwszego odcinka taśmy do złączki. Zwróć szczególną uwagę na prawidłową polaryzację – plus (+) na taśmie musi stykać się z plusem na złączce, a minus (-) z minusem. Miedziane pola na taśmie muszą być całkowicie wsunięte pod metalowe piny złączki.
4. Zamknięcie złączki: Mocno zamknij zatrzask złączki, aż usłyszysz charakterystyczne "kliknięcie". Upewnij się, że taśma jest stabilnie zamocowana i nie wysuwa się.
5. Powtórzenie dla drugiego odcinka: Wsuń drugi odcinek taśmy do drugiej strony złączki, również pilnując polaryzacji, i zamknij zatrzask. Połączenie gotowe!

Sztuka łączenia kolorów: Jak poprawnie połączyć taśmę RGB/RGBW?

Łączenie taśm RGB lub RGBW jest bardzo podobne do taśm jednokolorowych, ale wymaga większej precyzji w dopasowaniu wszystkich pinów. Zamiast tylko plusa i minusa, musisz upewnić się, że każdy kolor (R do R, G do G, B do B) oraz ewentualnie biały (W do W) i wspólny plus (V+ do V+) są połączone prawidłowo. Fizyczny proces montażu w złączce jest analogiczny – otwórz, wsuń, zatrzaśnij. Jednak nieprawidłowe połączenie pinów kolorów spowoduje błędne wyświetlanie barw (np. zamiast czerwonego zobaczysz zielony) lub całkowity brak świecenia. Zawsze dokładnie sprawdzaj oznaczenia na taśmie i złączce przed zamknięciem zatrzasków.

Jak estetycznie połączyć taśmę LED pod kątem 90 stopni w narożniku?

Gdy potrzebujesz zmienić kierunek taśmy LED, z pomocą przychodzą złączki kątowe. Złączki w kształcie "L" są idealne do tworzenia zagięć pod kątem 90 stopni, na przykład w narożnikach mebli czy wnęk. Po prostu podłączasz końce taśm do obu stron złączki "L", tak jak w przypadku złączki prostej. Jeśli potrzebujesz rozgałęzić taśmę, użyj złączki w kształcie "T". Alternatywnie, jeśli zależy Ci na większej elastyczności lub chcesz ominąć przeszkodę, możesz wykorzystać złączki z przewodem. Pozwalają one na swobodne ułożenie taśmy, zachowując jednocześnie czysty i estetyczny wygląd instalacji bez konieczności zaginania samej taśmy.

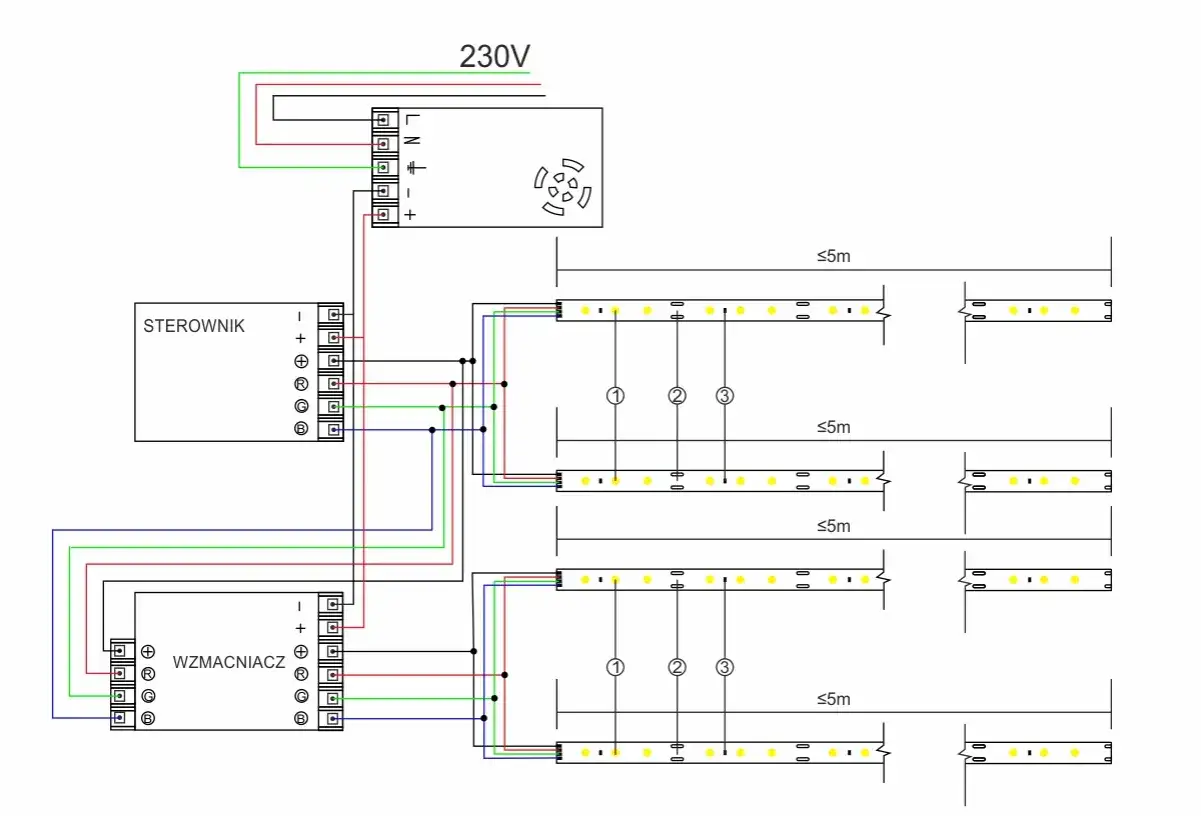

Finał instalacji: Jak podłączyć taśmę do zasilacza za pomocą złączki?

Ostatnim krokiem jest podłączenie taśmy do zasilacza. Do tego celu zazwyczaj używa się złączki z przewodem do zasilania. Jeden koniec tej złączki (ten z zatrzaskiem) łączy się bezpośrednio z taśmą LED, postępując dokładnie tak samo, jak przy łączeniu dwóch odcinków taśmy – pamiętając o polaryzacji (+ do + i - do -). Drugi koniec złączki to przewody, które należy podłączyć do odpowiednich terminali zasilacza. W zależności od typu zasilacza, mogą to być terminale śrubowe (gdzie przewody dokręca się śrubkami) lub wtyk DC (który po prostu wpinamy). Niezależnie od metody, ponownie podkreślam wagę prawidłowej polaryzacji (+ do + i - do -) przy podłączaniu do zasilacza. Błędne podłączenie może nie tylko uniemożliwić świecenie taśmy, ale także trwale ją uszkodzić lub doprowadzić do awarii zasilacza.

Najczęstsze błędy i problemy – Jak ich uniknąć i co zrobić, gdy coś pójdzie nie tak?

Pomocy, taśma nie świeci lub migocze! Diagnoza problemu w 3 krokach

Zdarza się, że po podłączeniu taśmy LED coś nie działa tak, jak powinno. Nie panikuj! Oto prosty przewodnik diagnostyczny, który pomoże Ci zidentyfikować problem:

1. Sprawdź połączenia: Upewnij się, że wszystkie złączki są prawidłowo zamknięte, a taśmy stabilnie w nich osadzone. Czasem wystarczy dociśnięcie zatrzasku lub lekkie poprawienie ułożenia taśmy, aby przywrócić kontakt. Słaby styk to bardzo częsta przyczyna problemów.
2. Zweryfikuj polaryzację: Sprawdź, czy plus (+) na taśmie jest połączony z plusem na złączce i zasilaczu, a minus (-) z minusem. Zła polaryzacja jest jedną z najczęstszych przyczyn braku świecenia taśmy.
3. Testuj komponenty: Jeśli powyższe kroki nie pomogły, spróbuj podłączyć inny odcinek taśmy lub inny zasilacz, jeśli masz taką możliwość. Pomoże to wykluczyć uszkodzenie jednego z elementów – być może problem leży w samej taśmie lub zasilaczu, a nie w połączeniu.

Zła polaryzacja (+/-) – cichy zabójca Twojego oświetlenia i jak go uniknąć

Jak już wspomniałem, zła polaryzacja to jeden z najczęstszych błędów. Taśmy LED są urządzeniami jednokierunkowymi, co oznacza, że prąd musi płynąć przez nie w ściśle określonym kierunku. Podłączenie plusa do minusa (odwrotna polaryzacja) najczęściej skutkuje całkowitym brakiem świecenia taśmy. W niektórych, rzadszych przypadkach, może to nawet prowadzić do uszkodzenia diod LED lub zasilacza. Dlatego zawsze, przed zamknięciem złączki i podłączeniem zasilania, dokładnie sprawdzaj oznaczenia + i - na taśmie, złączce i zasilaczu. To prosta czynność, która uchroni Cię przed frustracją i potencjalnymi kosztami.

Kolory na taśmie RGB się nie zgadzają – gdzie leży przyczyna?

Jeśli Twoja taśma RGB lub RGBW świeci, ale kolory są pomieszane (np. zamiast czerwonego widzisz zielony, a zamiast niebieskiego fioletowy), problem niemal na pewno leży w błędnym podłączeniu pinów kolorów w złączce. Oznacza to, że pin "R" (czerwony) na jednym odcinku taśmy został połączony z pinem "G" (zielony) na drugim, i tak dalej. Aby to naprawić, otwórz złączki i dokładnie sprawdź, czy każdy pin koloru (R, G, B, W) jest połączony z odpowiadającym mu pinem na drugim odcinku taśmy lub na sterowniku. Czasem wystarczy drobna korekta, aby cieszyć się pełną paletą barw.

Czy złączka może się przegrzewać? Kiedy moc taśmy ma znaczenie

Przegrzewanie się złączek to problem, którego nie wolno lekceważyć. Może on wystąpić, gdy złączka jest niedopasowana do mocy taśmy LED, czyli gdy taśma pobiera zbyt duży prąd, który przekracza maksymalne możliwości przewodzenia prądu przez złączkę. W efekcie złączka zaczyna się nagrzewać, co może prowadzić do uszkodzenia izolacji, stopienia plastiku, utraty kontaktu, a w skrajnych przypadkach nawet do pożaru. Zawsze upewnij się, że wybierasz złączki o odpowiedniej specyfikacji prądowej, która jest zgodna z mocą (a co za tym idzie – poborem prądu) podłączanej taśmy. Informacje o mocy taśmy znajdziesz na jej opakowaniu lub w specyfikacji technicznej.

Montaż LED bez lutownicy – czy to naprawdę takie proste?

Przeczytaj również: Wnęka LED w suficie - Planowanie, montaż, inspiracje DIY

Podsumowanie korzyści i dobrych praktyk dla idealnego efektu świetlnego

Montaż taśmy LED bez lutowania to bez wątpienia prosta, szybka i dostępna dla każdego metoda, która zrewolucjonizowała domowe projekty oświetleniowe. Eliminacja specjalistycznych narzędzi i umiejętności sprawia, że nawet początkujący majsterkowicz może stworzyć estetyczne i funkcjonalne oświetlenie. Pamiętaj jednak, że choć metoda jest łatwa, wymaga staranności i uwagi na detale. Precyzyjne cięcie, prawidłowy dobór złączek i zachowanie polaryzacji to klucz do sukcesu. Stosując się do tych zasad, zapewnisz sobie trwałą, bezpieczną i pięknie świecącą instalację. Oto kilka kluczowych dobrych praktyk, które zapewnią idealny efekt świetlny:

• Zawsze tnij taśmę w wyznaczonych miejscach.
• Dobieraj złączki odpowiednie do typu (jednokolorowa, RGB, RGBW) i szerokości taśmy (8mm, 10mm, 12mm).
• Dokładnie sprawdzaj polaryzację (+/-) przed zamknięciem złączki.
• Upewnij się, że złączki są mocno zatrzaśnięte, aby zapewnić dobry kontakt.
• Wybieraj złączki o odpowiedniej mocy, aby uniknąć przegrzewania.
