Cięcie taśm LED to jedna z najczęstszych czynności podczas instalacji oświetlenia, zwłaszcza w projektach DIY. Wielu z nas zadaje sobie jednak pytanie: czy taśmę LED można ciąć w dowolnym miejscu? Odpowiedź na to pytanie ma kluczowe znaczenie, ponieważ niewłaściwe podejście może skutkować uszkodzeniem taśmy i frustracją. W tym artykule rozwieję wszelkie wątpliwości, wyjaśniając, jak prawidłowo modyfikować oświetlenie LED, aby uniknąć kosztownych błędów i cieszyć się idealnie dopasowaną instalacją.
Cięcie taśmy LED tylko w wyznaczonych miejscach gwarantuje jej prawidłowe działanie
- Taśmy LED można ciąć wyłącznie w specjalnie oznaczonych miejscach, zazwyczaj symbolem nożyczek lub miedzianymi polami lutowniczymi.
- Cięcie poza wyznaczonymi punktami uszkadza obwód elektryczny, uniemożliwiając świecenie danego segmentu.
- Odległości między miejscami cięcia zależą od napięcia taśmy (12V, 24V, 230V) i gęstości diod.
- Do cięcia wystarczą ostre nożyczki, a do łączenia można użyć szybkozłączek lub lutowania.
- Taśmy wodoodporne wymagają usunięcia warstwy ochronnej przed połączeniem.
Cięcie taśmy LED: dlaczego nie można tego robić "na ślepo"?
Krótka odpowiedź na kluczowe pytanie: tak, ale tylko w wyznaczonych miejscach
Odpowiadając bezpośrednio na pytanie, czy taśmę LED można ciąć w dowolnym miejscu: nie, absolutnie nie. Cięcie jest możliwe, ale wyłącznie w ściśle określonych, do tego przeznaczonych punktach. Przecięcie paska w innym miejscu spowoduje nieodwracalne uszkodzenie obwodu elektrycznego, co sprawi, że cały ostatni, niepoprawnie odcięty segment po prostu nie będzie świecił. To kluczowa zasada, której należy przestrzegać, aby nie zmarnować cennego materiału i czasu.
Budowa taśmy LED, czyli dlaczego cięcie poza modułem to zły pomysł
Zrozumienie, dlaczego taśmy LED można ciąć tylko w konkretnych punktach, wymaga krótkiego spojrzenia na ich budowę. Każda taśma LED składa się z powtarzalnych elementów, które nazywamy modułami. Moduł to najkrótszy, niezależnie działający odcinek taśmy, zawierający diody LED oraz rezystory (oporniki), które regulują przepływ prądu i chronią diody przed spaleniem. Te moduły są połączone ze sobą szeregowo.
Jeśli przetniemy taśmę poza wyznaczonym miejscem, czyli w obrębie takiego modułu, przerwiemy obwód elektryczny. Skutkuje to tym, że prąd nie może swobodnie przepływać przez ten segment, a w konsekwencji diody w nim nie zaświecą. To trochę tak, jakbyśmy przecięli kabel zasilający w połowie – prąd po prostu nie dotrze do urządzenia. Dlatego tak ważne jest, aby zawsze szukać symboli wskazujących bezpieczne miejsca cięcia.
Jak rozpoznać miejsca przeznaczone do cięcia? Twój przewodnik po symbolach
Symbol nożyczek i miedziane pola lutownicze – Twoje punkty orientacyjne
Identyfikacja miejsc przeznaczonych do cięcia na taśmie LED jest zazwyczaj bardzo prosta i intuicyjna. Producenci stosują jasne oznaczenia, aby ułatwić użytkownikom prawidłową modyfikację. Najczęściej spotkasz symbol nożyczek, który jednoznacznie wskazuje, gdzie możesz bezpiecznie przeciąć taśmę. Obok tego symbolu lub zamiast niego, zauważysz również miedziane pola lutownicze, często przedzielone prostą linią. Te pola służą nie tylko jako punkty cięcia, ale także jako miejsca, do których można przylutować przewody lub złączki, aby ponownie połączyć taśmę. Zawsze upewnij się, że cięcie następuje dokładnie wzdłuż tej linii, między miedzianymi polami.
Co ile można ciąć taśmę LED? Zależność od napięcia (12V vs 24V)
Częstotliwość występowania miejsc cięcia na taśmie LED jest ściśle związana z jej napięciem zasilania. To logiczne, ponieważ różne napięcia wymagają różnych konfiguracji modułów. Według danych AMCSYSTEM, wygląda to następująco:
| Napięcie taśmy | Częstotliwość cięcia (liczba diod) | Przykładowa odległość cięcia |
|---|---|---|
| 12V | Zazwyczaj co 3 diody | ok. 2,5 cm, 5 cm lub 10 cm |
| 24V | Zazwyczaj co 6 lub więcej diod | ok. 5 cm, 10 cm lub więcej |
| 230V | Zazwyczaj co 10 cm, 50 cm, a nawet co 1 metr | ok. 10 cm, 50 cm, 100 cm |
Jak widać, taśmy 12V oferują największą elastyczność pod względem długości, co jest często pożądane w precyzyjnych projektach. Taśmy 230V, ze względu na wyższe napięcie, mają znacznie rzadsze punkty cięcia, co może być ograniczeniem w niektórych zastosowaniach.
Czy gęstość diod na metr ma znaczenie dla częstotliwości cięcia?
Gęstość diod na metr (np. 30, 60, 120 diod/m) wpływa na fizyczną odległość między punktami cięcia, ale niekoniecznie na liczbę diod w module. Oznacza to, że moduł może nadal składać się z 3 diod w taśmie 12V, niezależnie od tego, czy na metr przypada ich 30, czy 120. Różnica polega na tym, że w taśmie o większej gęstości diody są po prostu upakowane bliżej siebie, co skraca fizyczną odległość między punktami cięcia. Zatem, choć liczba diod w module pozostaje stała dla danego napięcia, im większa gęstość diod, tym krótsze mogą być najmniejsze odcinki taśmy, które możemy uzyskać po przecięciu.Cięcie taśmy LED krok po kroku – instrukcja, z którą sobie poradzisz
Przygotuj narzędzia: czy na pewno potrzebujesz czegoś więcej niż ostre nożyczki?
Przygotowanie odpowiednich narzędzi to podstawa każdego projektu DIY. Na szczęście, w przypadku cięcia taśm LED, lista jest krótka i prosta. Zgodnie z tym, co już wiemy, ostre nożyczki to absolutna podstawa. Ważne, aby były naprawdę ostre, aby zapewnić czyste i precyzyjne cięcie, bez poszarpanych krawędzi. Dodatkowo, przydatne mogą okazać się:
- Linijka i ołówek: Do precyzyjnego zmierzenia i zaznaczenia miejsca cięcia, zwłaszcza jeśli potrzebujesz kilku odcinków o tej samej długości.
- Ostry nożyk lub skalpel: Niezbędny w przypadku taśm wodoodpornych do delikatnego usunięcia warstwy ochronnej.
- Pęseta: Może pomóc w precyzyjnym manipulowaniu małymi elementami, zwłaszcza przy taśmach wodoodpornych.
Pamiętaj, że czyste cięcie to podstawa dalszych, bezproblemowych połączeń.
Mierzenie i precyzyjne cięcie – jak uniknąć kosztownych pomyłek
Precyzja jest kluczowa, aby uniknąć błędów i niepotrzebnych strat. Oto instrukcja krok po kroku:
- Zaplanuj długość: Zmierz dokładnie miejsce, w którym chcesz zamontować taśmę LED. Pamiętaj, aby uwzględnić wszelkie zakręty i narożniki.
- Zlokalizuj punkt cięcia: Rozwiń taśmę i znajdź najbliższy punkt cięcia (symbol nożyczek lub miedziane pola lutownicze) do pożądanej długości. Zawsze staraj się ciąć w taki sposób, aby uzyskać jak najdłuższy używalny odcinek.
- Zaznacz miejsce cięcia: Jeśli potrzebujesz, możesz delikatnie zaznaczyć punkt cięcia ołówkiem, aby mieć pewność, że tniesz we właściwym miejscu.

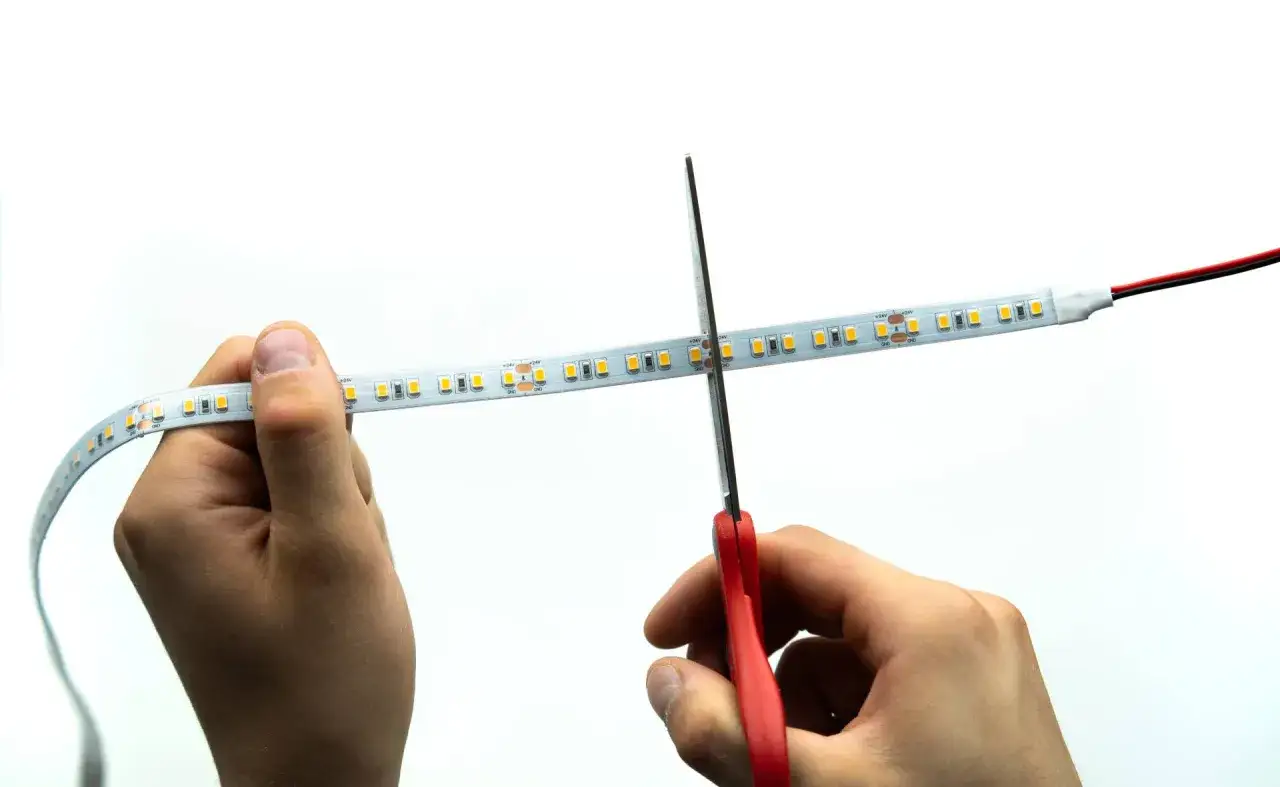

- Wykonaj cięcie: Używając ostrych nożyczek, przetnij taśmę dokładnie w wyznaczonym miejscu, między miedzianymi polami lutowniczymi. Postaraj się, aby cięcie było proste i czyste.
- Sprawdź końcówki: Upewnij się, że na obu odciętych końcówkach widoczne są miedziane pola lutownicze – to znak, że cięcie zostało wykonane prawidłowo i taśma jest gotowa do dalszego połączenia.
Moim zdaniem, lepiej jest zmierzyć dwa razy i ciąć raz, niż spieszyć się i zepsuć taśmę.
Cięcie taśm wodoodpornych (IP65/IP67) – jak poradzić sobie z silikonową osłoną?
Taśmy LED o podwyższonej klasie szczelności, takie jak IP65 (pokryte silikonem lub żywicą) czy IP67 (w silikonowej rurce), wymagają nieco innej procedury cięcia. Warstwa ochronna, choć zapewnia odporność na wilgoć i kurz, utrudnia dostęp do pól lutowniczych. Zgodnie z informacjami, przed połączeniem należy delikatnie usunąć tę warstwę z końcówki. Oto jak to zrobić:
Używając ostrego nożyka lub skalpela, bardzo ostrożnie natnij warstwę silikonu wokół miejsca cięcia, a następnie delikatnie ją zdejmij, odsłaniając miedziane pola lutownicze. Kluczowe jest, aby nie uszkodzić ścieżek przewodzących ani samych diod znajdujących się pod silikonem. Po odsłonięciu pól, możesz przystąpić do cięcia taśmy w standardowy sposób. Pamiętaj, że po połączeniu, aby zachować wodoodporność, końcówki często wymagają ponownego zabezpieczenia specjalnymi zaślepkami lub silikonem.
Najczęstsze błędy przy docinaniu taśm i ich bolesne konsekwencje
"Uciąłem w złym miejscu!" – co dokładnie przestaje działać i dlaczego?
To scenariusz, który niestety zdarza się dość często, zwłaszcza początkującym. Kiedy taśma LED zostanie przecięta w niewłaściwym miejscu, czyli poza wyznaczonymi polami lutowniczymi, cały ostatni, niepoprawnie odcięty segment przestaje świecić. Dzieje się tak, ponieważ, jak już wspominałem, przerwanie obwodu elektrycznego w obrębie modułu uniemożliwia przepływ prądu do diod znajdujących się za miejscem cięcia. Nawet jeśli przetniesz tylko jedną ścieżkę przewodzącą, cały moduł stanie się bezużyteczny. To irytujące i kosztowne, dlatego tak mocno podkreślam znaczenie precyzji i zwracania uwagi na oznaczenia.
Czy nieprawidłowo przeciętą taśmę da się jeszcze uratować?
W większości przypadków, jeśli segment został przecięty w złym miejscu i nie świeci, jest on nie do uratowania. Moduł jest uszkodzony i nie ma prostego sposobu na jego naprawę. Jednakże, nie oznacza to, że cała taśma jest stracona! Zazwyczaj możesz odciąć uszkodzony fragment, a następnie ponownie połączyć pozostałą, sprawną część taśmy. Warunkiem jest oczywiście, że znajdzie się kolejny, prawidłowy punkt cięcia za uszkodzonym segmentem. W takiej sytuacji, po prostu traktujesz uszkodzony fragment jako "odpad" i kontynuujesz projekt z krótszym, ale działającym odcinkiem taśmy.
Co zrobić z odciętymi kawałkami? Sposoby na ponowne połączenie taśmy LED
Metoda na szybko: kiedy warto użyć złączek do taśm LED?
Szybkozłączki to doskonałe rozwiązanie dla osób, które cenią sobie szybkość i prostotę montażu, a także dla tych, którzy nie posiadają umiejętności lutowania. Zgodnie z informacjami, po przecięciu odcinki można ponownie połączyć za pomocą specjalnych szybkozłączek. Ich zalety to:- Szybkość i łatwość montażu: Wystarczy wsunąć końcówki taśmy do złączki i zatrzasnąć.
- Brak konieczności lutowania: Idealne dla amatorów i projektów DIY.
- Możliwość demontażu: Połączenie można łatwo rozłączyć i ponownie zmontować.
Wady? Złączki są zazwyczaj nieco większe niż lutowane połączenie, co może wpływać na estetykę w miejscach o ograniczonej przestrzeni. Mogą być też mniej trwałe w warunkach wibracji czy dużych obciążeń mechanicznych. Najlepiej sprawdzają się w suchych, mało eksploatowanych instalacjach wewnętrznych.
Metoda dla profesjonalistów: lutowanie jako gwarancja trwałego połączenia
Lutowanie to metoda preferowana przez profesjonalistów i każdego, kto szuka najtrwalszego i najbardziej niezawodnego połączenia. Zgodnie z briefem, lutowanie do pól lutowniczych zapewnia solidność. Choć wymaga pewnych umiejętności, odpowiedniego sprzętu (lutownica, cyna, topnik) i nieco więcej czasu, oferuje szereg korzyści:
- Trwałość: Połączenie lutowane jest mechanicznie mocne i odporne na wibracje.
- Niezawodność: Zapewnia doskonały kontakt elektryczny, minimalizując ryzyko spadków napięcia czy migotania.
- Estetyka: Połączenia lutowane są zazwyczaj mniejsze i bardziej dyskretne niż złączki.
Jeśli planujesz instalację na lata, w trudnych warunkach lub po prostu zależy Ci na perfekcyjnym efekcie, lutowanie jest moim zdaniem najlepszym wyborem.
Łączenie pod kątem 90 stopni – jak estetycznie oświetlić narożniki?
Oświetlenie narożników to częste wyzwanie w projektach z taśmami LED. Aby estetycznie i funkcjonalnie połączyć taśmy pod kątem 90 stopni, masz kilka opcji:- Specjalne złączki kątowe: To najprostsze rozwiązanie. Dostępne są złączki w kształcie litery L, które pozwalają na szybkie połączenie dwóch odcinków taśmy pod kątem prostym, bez konieczności lutowania.
- Lutowanie przewodów: Bardziej elastyczna i dyskretna metoda. Polega na przylutowaniu krótkich przewodów do pól lutowniczych na końcówkach taśm, a następnie poprowadzeniu ich wzdłuż narożnika i przylutowaniu do kolejnego odcinka. Daje to większą swobodę w kształtowaniu instalacji.
Wybór metody zależy od Twoich umiejętności, dostępnego miejsca i oczekiwanego efektu wizualnego.
Czy każdą taśmę tnie się tak samo? Różnice, o których musisz wiedzieć
Standardowe taśmy 12V i 24V – najpopularniejsze i najłatwiejsze w obróbce
Standardowe taśmy LED zasilane napięciem 12V lub 24V to zdecydowanie najpopularniejsze i najbardziej uniwersalne rozwiązania na rynku. Ich obróbka, w tym cięcie i łączenie, odbywa się zgodnie z zasadami, które szczegółowo omówiłem w tym artykule. Charakteryzują się stosunkowo częstymi punktami cięcia, co zapewnia dużą elastyczność w dopasowywaniu długości do potrzeb projektu. Są łatwe w montażu, a szeroka dostępność akcesoriów (złączki, sterowniki) sprawia, że są idealne zarówno dla amatorów, jak i profesjonalistów.
Taśmy LED 230V – gdzie obowiązują inne zasady i większa ostrożność?
Taśmy LED zasilane bezpośrednio z sieci 230V to zupełnie inna kategoria. Zgodnie z informacjami, mają one znacznie rzadsze punkty cięcia, które mogą występować co 0,5 metra, a nawet co 1 metr. To sprawia, że są mniej elastyczne w dopasowywaniu długości. Co ważniejsze, praca z napięciem 230V wymaga znacznie większej ostrożności i znajomości zasad bezpieczeństwa elektrycznego. Zawsze należy korzystać z odpowiednich złączek i zaślepek, które zapewniają izolację i ochronę przed wilgocią. Ze względu na wysokie napięcie, montaż taśm 230V powinien być wykonywany przez osoby z doświadczeniem lub kwalifikacjami elektrycznymi, aby uniknąć ryzyka porażenia.
Przeczytaj również: Podłącz taśmę LED 230V bezpiecznie - Instrukcja krok po kroku
Taśmy RGB/RGBW i COB – czy kolor i budowa zmieniają reguły gry?
Taśmy RGB (zmieniające kolor) i RGBW (z dodatkową białą diodą) oraz nowoczesne taśmy COB (Chip-on-Board, charakteryzujące się jednolitą linią światła bez widocznych punktów diod) również mają swoje specyficzne cechy, ale zasady cięcia pozostają w dużej mierze takie same. Nadal szukamy symboli nożyczek i miedzianych pól lutowniczych.
Różnice pojawiają się głównie w kontekście łączenia: taśmy RGB/RGBW mają więcej ścieżek przewodzących (zazwyczaj 4 dla RGB i 5 dla RGBW), co oznacza, że złączki i pola lutownicze są odpowiednio szersze i wymagają podłączenia większej liczby przewodów. W przypadku taśm COB, ze względu na ich jednolitą strukturę, cięcie również odbywa się w wyznaczonych miejscach, a połączenia są realizowane w podobny sposób, choć mogą wymagać dedykowanych złączek, aby zachować estetykę i ciągłość światła.
