Łączenie taśmy LED - lutowanie, złączki i 7 błędów

Ten artykuł to praktyczny przewodnik, który krok po kroku wyjaśni, jak skutecznie i bezpiecznie połączyć taśmy LED, niezależnie od Twojego doświadczenia. Dowiesz się, jakie metody i narzędzia są najlepsze dla Twojego projektu, a także jak uniknąć najczęstszych błędów, aby cieszyć się idealnym oświetleniem. Moim celem jest przekazanie Ci kompleksowej wiedzy, która pozwoli na stworzenie trwałej i estetycznej instalacji oświetleniowej.

Zanim zaczniesz: Kluczowe decyzje, które zadecydują o sukcesie Twojej instalacji LED

Zanim przystąpisz do fizycznego łączenia taśm LED, kluczowe jest odpowiednie przygotowanie i podjęcie kilku strategicznych decyzji. To one zadecydują o trwałości, bezpieczeństwie i efektywności Twojej instalacji. Pamiętaj, że dobrze zaplanowany projekt to połowa sukcesu, a w przypadku elektroniki – często nawet więcej.

Lutownica czy szybkozłączki? Wybierz metodę idealną dla siebie

Wybór metody łączenia taśm LED to jedna z pierwszych i najważniejszych decyzji. Do dyspozycji mamy dwie główne opcje: lutowanie lub użycie szybkozłączek. Lutowanie to metoda, którą osobiście rekomenduję do instalacji o dużej mocy, w miejscach trudno dostępnych oraz tam, gdzie priorytetem jest maksymalna trwałość i niezawodność. Zapewnia ono najlepszy styk elektryczny i minimalizuje ryzyko spadków napięcia na połączeniu. Jest to jednak technika wymagająca pewnych umiejętności i sprzętu. Z drugiej strony, szybkozłączki to rozwiązanie znacznie prostsze, szybsze i idealne dla początkujących majsterkowiczów. Pozwalają na łatwe łączenie odcinków taśmy bez konieczności użycia lutownicy, co czyni je popularnym wyborem w wielu domowych projektach. Warto jednak pamiętać, że ich trwałość i jakość połączenia mogą być niższe niż w przypadku lutowania, zwłaszcza przy intensywnym użytkowaniu lub w trudnych warunkach.

Napięcie i moc: Jak dobrać zasilacz, by taśma świeciła pełnym blaskiem?

Prawidłowy dobór zasilacza to absolutna podstawa każdej instalacji LED. Przede wszystkim, napięcie zasilacza musi być zgodne z napięciem taśmy LED – najczęściej spotykane to 12V lub 24V. Podłączenie taśmy 12V do zasilacza 24V niemal natychmiast ją uszkodzi, a odwrotna sytuacja spowoduje, że taśma będzie świecić bardzo słabo lub wcale.

Kolejnym aspektem jest moc zasilacza, którą wyrażamy w Watach (W). Aby ją obliczyć, musisz zsumować moc wszystkich połączonych odcinków taśmy LED (informacja o mocy na metr zazwyczaj znajduje się na opakowaniu taśmy). Do uzyskanej wartości zawsze dodaj margines bezpieczeństwa, najlepiej około 15-20% zapasu mocy. Dzięki temu zasilacz nie będzie pracował na granicy swoich możliwości, co wydłuży jego żywotność i zapewni stabilne działanie oświetlenia.

Niezbędnik majsterkowicza: Jakie narzędzia i akcesoria przygotować?

Posiadanie odpowiednich narzędzi i akcesoriów znacząco ułatwia pracę i minimalizuje ryzyko błędów. Oto lista podstawowych elementów, które warto mieć pod ręką:

• Nożyczki lub ostre narzędzie do precyzyjnego cięcia taśmy.
• Miernik uniwersalny (multimetr) – niezastąpiony do sprawdzenia napięcia, ciągłości obwodu czy polaryzacji.
• Ściągacz izolacji – jeśli planujesz lutowanie lub użycie przewodów.
• Lutownica i cyna (jeśli wybrana metoda to lutowanie).
• Kalafonia lub topnik – ułatwiające lutowanie.
• Koszulki termokurczliwe – do izolacji i zabezpieczania lutowanych połączeń.
• Taśma izolacyjna – jako dodatkowe zabezpieczenie.
• Różnego rodzaju szybkozłączki – jeśli zdecydujesz się na łączenie bez lutowania.
• Odtłuszczacz (np. alkohol izopropylowy) – do przygotowania powierzchni.

Metoda dla każdego: Jak połączyć taśmę LED bez lutowania krok po kroku?

Łączenie taśm LED za pomocą szybkozłączek to najprostsza i najszybsza droga do stworzenia własnej instalacji oświetleniowej. Jest to idealne rozwiązanie dla osób, które nie posiadają doświadczenia w lutowaniu, a chcą cieszyć się efektownym oświetleniem LED. Przyjrzyjmy się bliżej temu, co oferują nam szybkozłączki i jak ich używać.

Arsenał szybkozłączek: Którą wybrać do swojego projektu?

Rynek oferuje bogactwo szybkozłączek, zaprojektowanych do różnych zastosowań i typów taśm LED. Wybór odpowiedniej złączki jest kluczowy dla funkcjonalności i estetyki Twojej instalacji. Poniżej przedstawiam najpopularniejsze typy:

Typ złączki	Zastosowanie	Cechy dodatkowe
Proste (dwustronne)	Łączenie dwóch odcinków taśmy LED w linii prostej.	Idealne do przedłużania taśm.
Kątowe (L, T, X)	Łączenie taśm w narożnikach (90 stopni) lub tworzenie rozgałęzień.	Zapewniają estetyczne i precyzyjne połączenia kątowe.
Z przewodem	Elastyczne połączenia na odległość, omijanie przeszkód, łączenie z zasilaczem.	Oferują większą swobodę w prowadzeniu instalacji.
Specjalistyczne	Dedykowane do konkretnych typów taśm (np. RGB 4-pin, RGBW 5-pin) oraz o różnej szerokości (8 mm, 10 mm, 12 mm).	Niezbędne do taśm wielokolorowych, zapewniają prawidłowe sterowanie.
Hermetyczne	Do zastosowań w miejscach o podwyższonej wilgotności (np. łazienki, kuchnie).	Zapewniają ochronę przed wodą i kurzem.

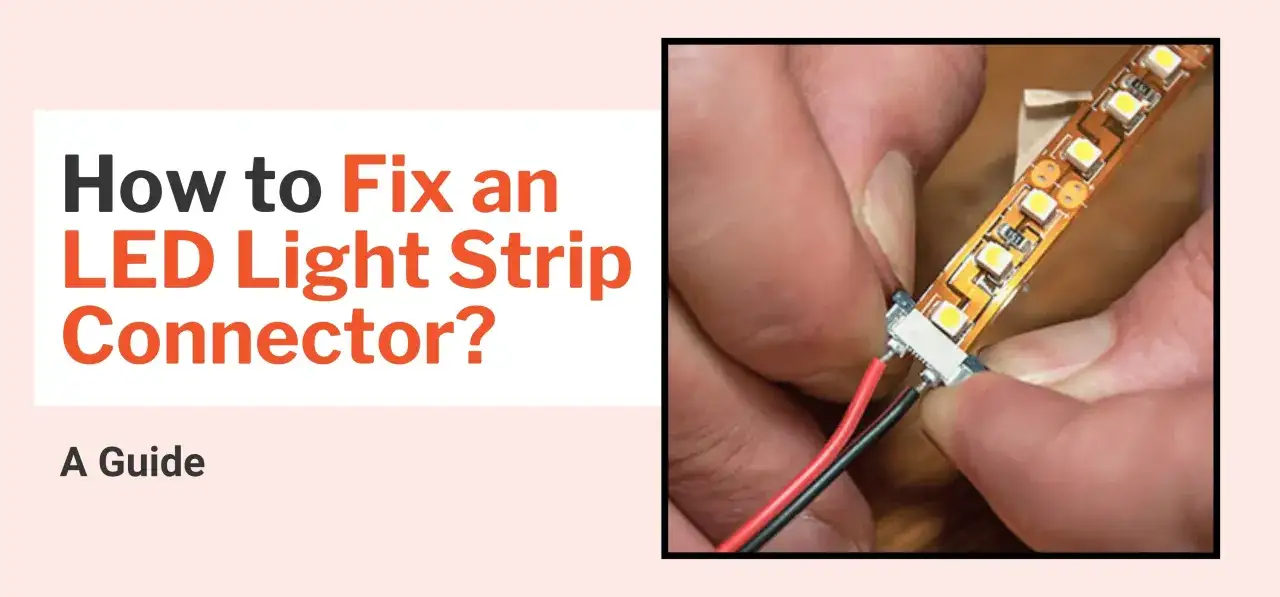

Instrukcja łączenia na złączkę zatrzaskową w 5 prostych krokach

Łączenie taśmy LED za pomocą złączki zatrzaskowej jest niezwykle intuicyjne. Oto jak to zrobić:

1. Przygotuj taśmę: Zlokalizuj wyznaczone miejsce cięcia na taśmie (zazwyczaj oznaczone symbolem nożyczek lub miedzianymi polami) i przetnij ją ostrymi nożyczkami. Upewnij się, że cięcie jest proste i nie uszkadza ścieżek przewodzących.
2. Otwórz zatrzask złączki: Delikatnie unieś klapkę lub zatrzask na złączce, aby odsłonić gniazdo na taśmę.
3. Wsuń końcówkę taśmy: Wsuń przygotowaną końcówkę taśmy LED pod styki złączki. Upewnij się, że polaryzacja jest zgodna (oznaczenia + i - na taśmie muszą odpowiadać oznaczeniom na złączce, podobnie jak kolory pinów w przypadku taśm RGB/RGBW). Taśma powinna wejść głęboko, aż do oporu.
4. Zamknij zatrzask: Mocno dociśnij klapkę złączki, aż usłyszysz charakterystyczne kliknięcie. Powinno to zapewnić solidne i stabilne połączenie.
5. Powtórz dla drugiego odcinka: Jeśli łączysz dwa odcinki taśmy, powtórz kroki 2-4 dla drugiego końca taśmy w drugiej części złączki.

Jak przygotować końcówkę taśmy, aby połączenie było trwałe?

Trwałość połączenia w dużej mierze zależy od odpowiedniego przygotowania końcówek taśmy. Upewnij się, że styki na taśmie są czyste, suche i wolne od kurzu, tłuszczu czy resztek kleju. W razie potrzeby delikatnie przetrzyj je wacikiem nasączonym alkoholem izopropylowym. To zapewni optymalny kontakt elektryczny i zapobiegnie problemom z przewodzeniem prądu w przyszłości.

Łączenie taśmy wodoodpornej (w silikonie) – jak usunąć izolację bez uszkodzenia paska?

Łączenie taśm wodoodpornych, pokrytych warstwą silikonu lub żywicy, wymaga szczególnej ostrożności. Aby odsłonić punkty lutownicze lub styki do złączek, musisz delikatnie usunąć tę warstwę. Użyj ostrego nożyka (np. skalpela modelarskiego) i bardzo ostrożnie nacinaj silikon wzdłuż krawędzi taśmy, a następnie zdejmij go. Kluczowe jest, aby nie uszkodzić przy tym diod LED ani cienkich ścieżek przewodzących, które znajdują się pod warstwą ochronną. Po odsłonięciu styków, postępuj jak z każdą inną taśmą.

Dla profesjonalistów: Kiedy lutownica jest niezbędna i jak poprawnie lutować?

Lutowanie to sztuka, która zapewnia najtrwalsze i najbardziej niezawodne połączenia w elektronice, w tym w instalacjach LED. Jeśli zależy Ci na profesjonalnym efekcie, minimalnym ryzyku awarii i maksymalnej estetyce, lutownica stanie się Twoim najlepszym przyjacielem. To metoda, którą osobiście preferuję w bardziej wymagających projektach.

Przygotowanie do lutowania: Cyna, kalafonia i odpowiednia temperatura

Zanim przystąpisz do lutowania, upewnij się, że masz wszystkie niezbędne materiały i narzędzia. Będziesz potrzebować lutownicy z regulacją temperatury – to kluczowe, aby móc dostosować ciepło do delikatnych komponentów LED. Do tego cyna lutownicza o odpowiedniej średnicy (np. 0.5-0.8 mm) oraz kalafonia lub topnik, które ułatwiają rozpływanie się cyny i zapewniają czyste połączenie. Pamiętaj, że odpowiednia temperatura lutownicy jest niezwykle ważna; zbyt niska nie roztopi cyny, zbyt wysoka może uszkodzić taśmę lub diody.

Technika lutowania punktów stykowych – jak uzyskać trwałe i czyste połączenie?

Lutowanie wymaga precyzji i cierpliwości. Oto sprawdzona technika krok po kroku:

1. Przygotuj końcówki: Jeśli używasz przewodów, odizoluj ich końcówki na około 3-5 mm. Oczyść punkty lutownicze na taśmie LED.
2. Cynowanie przewodów: Rozgrzej końcówkę lutownicy, dotknij nią przewodu, a następnie przyłóż cynę, aby pokryła ona drut cienką warstwą. Ten proces, nazywany cynowaniem, ułatwia późniejsze łączenie.
3. Nałóż topnik: Nałóż niewielką ilość kalafonii lub topnika na miedziane punkty lutownicze na taśmie LED. To poprawi zwilżalność i jakość połączenia.
4. Lutowanie: Przyłóż cynowany przewód do punktu lutowniczego na taśmie. Jednocześnie dotknij końcówką lutownicy zarówno przewodu, jak i punktu na taśmie, aby je rozgrzać. Następnie delikatnie przyłóż cynę do rozgrzanego miejsca – powinna szybko i równomiernie się rozpłynąć, tworząc gładką "górkę".
5. Ocena połączenia: Po usunięciu lutownicy i ostygnięciu cyny, połączenie powinno być błyszczące i gładkie, bez "zimnych lutów" (matowych, grudkowatych połączeń). Pamiętaj, że lutowanie powinno być szybkie, aby nie przegrzać diod LED.

Zabezpieczenie lutowanego połączenia koszulką termokurczliwą

Po wykonaniu lutowanego połączenia, kluczowe jest jego odpowiednie zabezpieczenie. Służą do tego koszulki termokurczliwe – rurki wykonane z tworzywa, które kurczą się pod wpływem ciepła. Nasuń koszulkę na połączenie, tak aby całkowicie je zakrywała, a następnie delikatnie podgrzej ją zapalniczką, opalarką lub gorącym powietrzem z lutownicy. Koszulka skurczy się, tworząc szczelną i trwałą izolację, która chroni połączenie przed zwarciami, wilgocią i uszkodzeniami mechanicznymi. To mały detal, który znacząco zwiększa niezawodność całej instalacji.

Największe wyzwania w praktyce: Rozwiązujemy specyficzne problemy

Instalacja taśm LED to często więcej niż tylko proste łączenie odcinków. W praktyce pojawiają się specyficzne wyzwania, które wymagają konkretnych rozwiązań. Przygotowałem dla Ciebie odpowiedzi na najczęściej zadawane pytania, abyś mógł sprostać każdemu projektowi.

Jak idealnie połączyć taśmę LED w narożniku pod kątem 90 stopni?

Łączenie taśm LED w narożnikach to częsty problem, ale na szczęście istnieją na to sprawdzone metody. Najprostszym i najczęściej rekomendowanym rozwiązaniem jest użycie specjalnych złączek kątowych. Dostępne są złączki w kształcie litery L (do narożników 90 stopni), T (do rozgałęzień) czy X (do skrzyżowań). Są one proste w montażu i zapewniają estetyczne połączenie. Inną opcją, jeśli taśma na to pozwala (niektóre elastyczne taśmy mają specjalne nacięcia), jest delikatne zagięcie taśmy. Należy jednak upewnić się, że zagięcie nie uszkodzi ścieżek przewodzących ani diod. Złączki są zazwyczaj bezpieczniejszym i łatwiejszym wyborem.

Łączenie taśm wielokolorowych: Na co zwrócić uwagę przy taśmach RGB i RGBW?

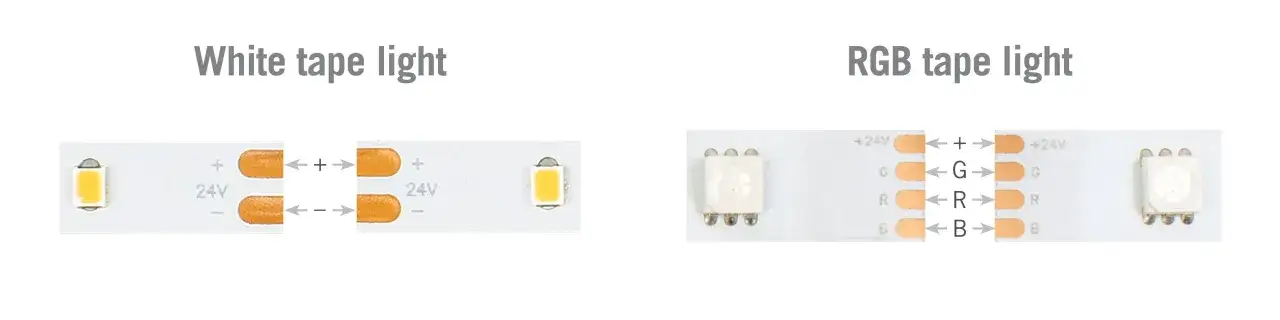

Taśmy wielokolorowe, takie jak RGB (z czterema pinami: R, G, B i V+) czy RGBW (z pięcioma pinami: R, G, B, W i V+), wymagają szczególnej uwagi przy łączeniu. Kluczowe jest precyzyjne dopasowanie kolorów przewodów (lub oznaczeń pinów) między odcinkami taśmy a złączką lub przewodami zasilającymi. Oznacza to, że pin "R" z jednego odcinka musi być połączony z pinem "R" drugiego, "G" z "G" itd., a także "V+" (zasilanie) z "V+". Niewłaściwe połączenie pinów spowoduje, że taśma nie będzie świecić w prawidłowych kolorach lub w ogóle nie zadziała. Do łączenia taśm RGB/RGBW stosuje się dedykowane szybkozłączki lub lutowanie bezpośrednio do odpowiednich pól na taśmie.

Długie odcinki bez tajemnic: Szeregowo czy równolegle – co wybrać, by uniknąć spadków napięcia?

Podczas planowania instalacji z długimi odcinkami taśm LED, kluczowe jest zrozumienie różnicy między połączeniem szeregowym a równoległym. Połączenie szeregowe, gdzie koniec jednej taśmy łączy się z początkiem kolejnej, jest proste, ale ma poważną wadę: spadek napięcia. Im dłuższy odcinek, tym bardziej zauważalny jest "efekt przygasania" na końcu taśmy, ponieważ prąd musi pokonać dłuższą drogę, tracąc energię. Może to prowadzić do nierównomiernego świecenia i krótszej żywotności diod.

Dlatego też, dla odcinków taśm LED dłuższych niż około 5 metrów, zdecydowanie zalecam połączenie równoległe. W tym układzie każdy segment taśmy jest zasilany bezpośrednio z zasilacza, co zapewnia równomierne napięcie i jasność na całej długości instalacji. Jak podają dane z Vertex AI Search, połączenie równoległe jest rekomendowane dla długich instalacji, aby zapewnić optymalne działanie i uniknąć spadków napięcia, które negatywnie wpływają na jakość oświetlenia. Oznacza to, że z zasilacza wychodzą osobne przewody do każdego dłuższego odcinka taśmy, co eliminuje problem przygasania.

7 najczęstszych błędów przy łączeniu taśm LED i jak ich skutecznie unikać

Nawet doświadczonym majsterkowiczom zdarzają się pomyłki, a w przypadku instalacji LED, drobny błąd może skutkować brakiem światła, uszkodzeniem sprzętu, a nawet zagrożeniem. Zebrałem dla Ciebie listę najczęstszych pułapek, na które warto uważać, wraz ze wskazówkami, jak ich uniknąć. Ucz się na cudzych błędach, a Twój projekt będzie działał bez zarzutu.

Błąd #1: Odwrócona polaryzacja, czyli dlaczego plus musi iść do plusa

To jeden z najprostszych, a zarazem najczęściej popełnianych błędów. Taśmy LED, podobnie jak większość urządzeń elektronicznych, są wrażliwe na polaryzację. Oznacza to, że plus (+) z zasilacza musi być podłączony do plusa (+) na taśmie, a minus (-) do minusa (-). Odwrócenie polaryzacji spowoduje, że taśma nie zaświeci, a w niektórych przypadkach może nawet ulec uszkodzeniu. Zawsze dokładnie sprawdzaj oznaczenia na taśmie i zasilaczu przed podłączeniem.

Błąd #2: Słabej jakości złączka, która przegrzewa się i przestaje działać

Kuszące może być zaoszczędzenie kilku złotych na złączkach, ale to często prowadzi do problemów. Tanie, niskiej jakości szybkozłączki mogą nie być w stanie wytrzymać obciążenia prądowego taśmy LED, zwłaszcza tej o większej mocy. Skutkuje to ich przegrzewaniem, słabym kontaktem, migotaniem światła, a w najgorszym wypadku – awarią złączki lub nawet zagrożeniem pożarowym. Zawsze wybieraj produkty renomowanych producentów, odpowiednio dobrane do mocy Twojej taśmy.

Błąd #3: Zbyt długi odcinek w połączeniu szeregowym i efekt "przygasania"

Jak już wspominałem, łączenie zbyt długich odcinków taśmy LED szeregowo jest receptą na nierównomierne oświetlenie. Prąd, przepływając przez kolejne segmenty, napotyka na opór, co prowadzi do spadku napięcia. W efekcie początek taśmy świeci jasno, a koniec jest wyraźnie przygaszony. Aby tego uniknąć, stosuj połączenia równoległe dla dłuższych instalacji lub podziel taśmę na krótsze segmenty, zasilając każdy z nich osobno.

Błąd #4: Nieprawidłowe cięcie taśmy poza wyznaczonymi miejscami

Taśmy LED można ciąć, ale tylko w ściśle określonych miejscach. Zazwyczaj są one oznaczone symbolem nożyczek lub wyraźnymi miedzianymi polami. Cięcie taśmy w innym miejscu niemal na pewno uszkodzi obwód, co spowoduje, że część taśmy przestanie działać. Zawsze upewnij się, że tniesz w odpowiednim punkcie, aby zachować funkcjonalność wszystkich segmentów.

Błąd #5: Niewłaściwy dobór zasilacza (napięcie i moc)

Powtórzę to raz jeszcze, bo to naprawdę ważne: zasilacz musi mieć odpowiednie napięcie i wystarczającą moc. Zasilacz o zbyt niskim napięciu nie uruchomi taśmy, a o zbyt wysokim – ją spali. Zbyt mała moc zasilacza spowoduje jego przeciążenie, przegrzewanie i szybką awarię, a także może prowadzić do niestabilnego świecenia taśmy. Zawsze obliczaj wymaganą moc z zapasem!

Błąd #6: Brak odpowiedniego przygotowania podłoża pod montaż

Większość taśm LED posiada na spodzie warstwę samoprzylepną. Aby zapewnić jej trwałe mocowanie, powierzchnia, do której przyklejasz taśmę, musi być czysta, sucha, gładka i odtłuszczona. Kurz, tłuszcz czy wilgoć znacząco osłabiają przyczepność kleju, co po krótkim czasie skutkuje odklejaniem się taśmy. Przed montażem zawsze przetrzyj powierzchnię alkoholem izopropylowym.

Błąd #7: Brak zabezpieczenia połączeń przed wilgocią/uszkodzeniami mechanicznymi

Niezależnie od tego, czy używasz szybkozłączek, czy lutujesz, połączenia elektryczne są wrażliwe na czynniki zewnętrzne. W miejscach narażonych na wilgoć (np. kuchnia, łazienka) lub uszkodzenia mechaniczne (np. za meblami, w ciasnych przestrzeniach), konieczne jest dodatkowe zabezpieczenie połączeń. Użyj koszulek termokurczliwych, taśmy izolacyjnej, a w przypadku złączek – wybieraj modele hermetyczne. To przedłuży żywotność instalacji i zapewni bezpieczeństwo.

Wielki finał: Jak sprawdzić poprawność połączeń i bezpiecznie uruchomić oświetlenie?

Poświęciłeś czas i wysiłek na staranne połączenie taśm LED, więc ostatnim, ale nie mniej ważnym krokiem jest upewnienie się, że wszystko działa zgodnie z planem. Testowanie instalacji przed finalnym montażem to klucz do uniknięcia frustracji i dodatkowej pracy. Dzięki temu będziesz mógł cieszyć się bezproblemowym oświetleniem.

Test "na krótko" przed finalnym montażem – dlaczego warto go zrobić?

Zanim na dobre przykleisz taśmy LED i schowasz przewody, zawsze przeprowadź test "na krótko". Polega to na podłączeniu całej, jeszcze niezamocowanej instalacji LED do zasilacza i sprawdzeniu, czy wszystkie odcinki świecą prawidłowo, z równomierną jasnością i w odpowiednich kolorach. Ten prosty test pozwala wykryć ewentualne błędy w połączeniach, polaryzacji czy uszkodzone segmenty taśmy, zanim zostaną one trwale zamocowane. Wyobraź sobie, ile czasu i nerwów zaoszczędzisz, jeśli okaże się, że coś nie działa, zanim taśma będzie już na swoim miejscu!

Przeczytaj również: Profil LED w ścianie - Od inspiracji po idealny montaż

Co zrobić, gdy część taśmy nie świeci? Diagnostyka typowych problemów

Jeśli po podłączeniu instalacji coś nie działa, nie panikuj. Większość problemów da się łatwo zdiagnozować i naprawić. Oto lista kontrolna, która pomoże Ci znaleźć przyczynę:

• Sprawdź zasilacz: Upewnij się, że zasilacz jest podłączony do prądu i działa (niektóre mają diodę sygnalizującą pracę). Zmierz miernikiem, czy podaje prawidłowe napięcie.
• Kontrola polaryzacji (+/-): To najczęstsza przyczyna braku świecenia. Sprawdź, czy plus z zasilacza łączy się z plusem na taśmie, a minus z minusem.
• Sprawdzenie połączeń: Jeśli używasz szybkozłączek, upewnij się, że są dobrze zaciśnięte, a taśma jest włożona do końca. W przypadku lutowania, sprawdź, czy połączenia są solidne, błyszczące i nie ma "zimnych lutów".
• Poszukiwanie uszkodzeń mechanicznych: Dokładnie obejrzyj taśmę w poszukiwaniu ewentualnych zagięć, pęknięć, uszkodzonych diod lub ścieżek przewodzących, zwłaszcza w miejscach cięcia lub łączenia.
• Sprawdź ciągłość obwodu: Używając multimetru w trybie pomiaru ciągłości, możesz sprawdzić, czy prąd przepływa przez każdy segment taśmy i połączenie.
