Czujnik ruchu na podczerwień - Zasada działania i unikaj błędów

Czujniki ruchu na podczerwień, powszechnie znane jako czujniki PIR (Passive InfraRed), to niezwykle popularne urządzenia, które zrewolucjonizowały sposób, w jaki zarządzamy oświetleniem, bezpieczeństwem czy nawet komfortem w naszych domach i firmach. Zrozumienie ich zasady działania od podstaw jest kluczowe, aby móc efektywnie wykorzystać ich potencjał i uniknąć frustracji związanych z nieprawidłową konfiguracją. W tym artykule odkryjemy, jak te sprytne sensory "widzą" niewidzialne dla ludzkiego oka promieniowanie i przekształcają je w praktyczne działanie.

Jak czujnik ruchu "widzi" w ciemności? Odkrywamy tajemnice podczerwieni

Zastanawiałeś się kiedyś, jak to możliwe, że czujnik ruchu reaguje na Twoją obecność, nawet w całkowitej ciemności? Kluczem do zrozumienia tego fenomenu jest promieniowanie podczerwone, czyli rodzaj promieniowania elektromagnetycznego, którego długość fali jest dłuższa niż światła widzialnego. Każde ciało, którego temperatura jest wyższa od zera absolutnego (czyli -273.15°C), emituje takie promieniowanie. Oznacza to, że Ty, ja, Twój kot, a nawet meble w pokoju – wszyscy jesteśmy jego źródłem.

Co istotne, ludzkie ciało emituje promieniowanie podczerwone w bardzo specyficznym zakresie, z pikiem emisji w okolicach 9-10 mikrometrów. To właśnie na tę długość fali czujniki PIR są precyzyjnie "nastrojone", co pozwala im skutecznie odróżnić obecność człowieka od innych źródeł ciepła o odmiennej charakterystyce emisji.

Czym jest promieniowanie podczerwone i dlaczego Twoje ciało jest jego źródłem?

Promieniowanie podczerwone (IR) to niewidzialna dla ludzkiego oka część widma elektromagnetycznego, leżąca tuż za czerwonym światłem. Często nazywamy je promieniowaniem cieplnym, ponieważ odczuwamy je jako ciepło. Każdy obiekt posiadający temperaturę powyżej zera absolutnego (-273,15°C) emituje to promieniowanie. Nasze ciała, utrzymujące stałą temperaturę około 36,6°C, są więc naturalnymi emiterami podczerwieni, a konkretnie w zakresie długości fali około 9-10 mikrometrów. To właśnie ten specyficzny "podpis cieplny" jest celem detekcji dla czujników PIR.

Pasywny, czyli dyskretny obserwator – klucz do zrozumienia technologii PIR

Słowo "pasywny" w nazwie Pasywny Czujnik Podczerwieni jest niezwykle ważne. Oznacza ono, że urządzenie to nie emituje żadnej własnej energii – ani fal radiowych, ani ultradźwięków, ani nawet światła. Zamiast tego, czujnik PIR jest jedynie odbiornikiem. Działa jak dyskretny obserwator, który wyczuwa i analizuje promieniowanie podczerwone pochodzące z otoczenia. To sprawia, że jest energooszczędny i niewidoczny w działaniu, w przeciwieństwie do aktywnych systemów, które wysyłają sygnał i czekają na jego odbicie.

Anatomia czujnika PIR: Co kryje się pod plastikową kopułką?

Aby w pełni zrozumieć, jak czujnik PIR działa, musimy zajrzeć pod jego obudowę i poznać kluczowe komponenty. To właśnie ich synergia pozwala na precyzyjne wykrywanie ruchu.

Serce detektora: Jak działa czujnik piroelektryczny, który reaguje na ciepło?

Sercem każdego czujnika PIR jest czujnik piroelektryczny, często nazywany piroelementem. Jest to niewielki element wykonany z materiału krystalicznego (np. tantalan litu), który posiada niezwykłą właściwość: generuje niewielkie napięcie elektryczne, gdy jego temperatura ulega zmianie. I tu leży sedno – nie reaguje on na stałą temperaturę otoczenia, ale na jej dynamiczną zmianę. W większości czujników PIR stosuje się podwójny piroelement, składający się z dwóch identycznych czujników połączonych przeciwstawnie. Dzięki temu, gdy całe otoczenie równomiernie się nagrzewa lub ochładza, sygnały z obu części wzajemnie się znoszą. Dopiero gdy źródło ciepła (np. człowiek) przemieszcza się i ogrzewa jedną część sensora bardziej niż drugą, powstaje różnica napięć, która jest interpretowana jako ruch. Według Wikipedii, to właśnie ta konstrukcja pozwala na efektywne wykrywanie ruchu, a nie jedynie statycznej temperatury.

Soczewka Fresnela: Jak segmentowe "oko" tworzy strefy detekcji?

Charakterystyczna, często segmentowa, przezroczysta kopułka z tworzywa sztucznego, którą widzimy na czujnikach ruchu, to soczewka Fresnela. Jej zadanie jest kluczowe. Soczewka ta nie tylko chroni piroelement, ale przede wszystkim skupia promieniowanie podczerwone z szerokiego obszaru na małej powierzchni piroelementu. Co więcej, jest ona tak skonstruowana, że dzieli pole widzenia czujnika na wiele naprzemiennych stref detekcji – stref "gorących" (gdzie promieniowanie jest skupione) i "zimnych" (gdzie jest rozproszone). Kiedy obiekt emitujący ciepło przechodzi przez te strefy, piroelement doświadcza szybkich zmian temperatury, co generuje sygnał.

Mózg operacji: Układ elektroniczny, który podejmuje decyzję o włączeniu światła

Sygnał generowany przez piroelement jest bardzo słaby, dlatego kolejnym kluczowym elementem jest układ elektroniczny. Jego rola polega na wzmacnianiu tego sygnału i poddaniu go analizie. Kiedy ruch obiektu powoduje wystarczająco dużą i szybką zmianę sygnału (czyli przekroczy ustalony próg detekcji), układ elektroniczny interpretuje to jako faktyczne wykrycie ruchu. Wówczas aktywuje on wbudowany przekaźnik, który zamyka obwód elektryczny, a tym samym włącza podłączone urządzenie – najczęściej oświetlenie, ale może to być również alarm czy wentylator. To właśnie ten "mózg" decyduje, czy i kiedy czujnik ma zareagować.

Krok po kroku: Ścieżka sygnału od Twojego ruchu aż do zapalenia lampy

Przyjrzyjmy się teraz całemu procesowi detekcji ruchu, od momentu, gdy wchodzisz w pole widzenia czujnika, aż do zapalenia się światła.

Krok 1: Ustalenie termicznego "tła" – co robi czujnik, gdy nic się nie dzieje?

Zanim cokolwiek się wydarzy, czujnik PIR nieustannie monitoruje promieniowanie podczerwone w swoim polu widzenia. W tym stanie urządzenie "uczy się" i ustala stabilne termiczne "tło" otoczenia. Oznacza to, że rejestruje i uśrednia promieniowanie emitowane przez ściany, meble i inne nieruchome obiekty. W ten sposób czujnik wie, jaki jest "normalny" poziom ciepła w danym obszarze, co stanowi punkt odniesienia dla późniejszej detekcji.

Krok 2: Detekcja zmiany – moment, w którym wchodzisz w pole widzenia

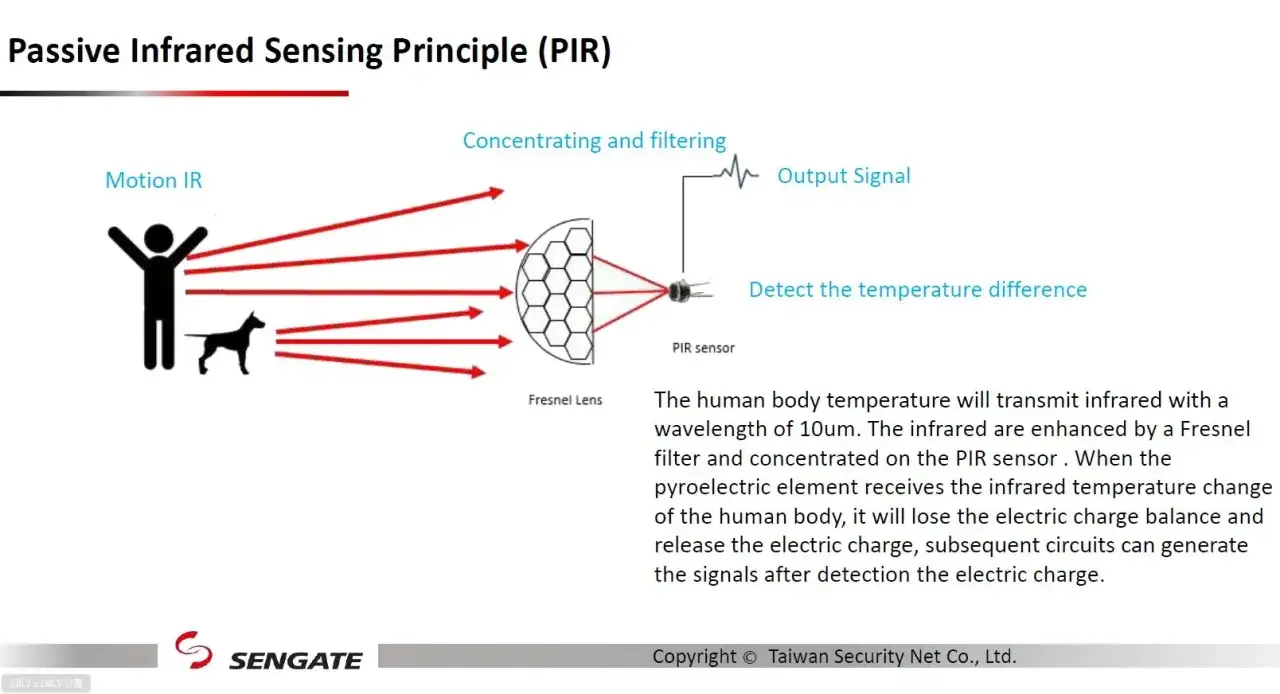

Kiedy obiekt emitujący ciepło, na przykład człowiek, wchodzi w pole widzenia czujnika i zaczyna się poruszać, dzieje się coś kluczowego. Soczewka Fresnela kieruje promieniowanie z tego obiektu na piroelement. Ponieważ obiekt się przemieszcza, jego "ciepło" kolejno przechodzi przez naprzemienne strefy detekcji (gorące i zimne punkty) stworzone przez soczewkę. To powoduje szybkie i dynamiczne zmiany temperatury na powierzchni piroelementu. Nie jest to więc statyczne ciepło, ale właśnie zmiana w rozkładzie promieniowania podczerwonego, która jest sygnałem dla czujnika.

Krok 3: Analiza i aktywacja – od mikronapięcia do kliknięcia przekaźnika

W odpowiedzi na wykrytą zmianę temperatury, piroelement generuje niewielki impuls elektryczny. Ten sygnał jest następnie przesyłany do układu elektronicznego, który go wzmacnia i filtruje. Jeśli wzmocniony sygnał przekroczy określony próg czułości w odpowiednim czasie, układ elektroniczny uznaje to za faktyczny ruch. Wówczas następuje aktywacja przekaźnika – słychać charakterystyczne "kliknięcie", a podłączone do czujnika urządzenie, na przykład lampa, zostaje włączone. Światło pozostaje włączone przez określony czas, który możemy regulować, o czym opowiem za chwilę.

Kluczowe ustawienia, które musisz znać: Jak idealnie skonfigurować czujnik?

Aby czujnik ruchu PIR działał optymalnie i spełniał Twoje oczekiwania, kluczowe jest prawidłowe ustawienie trzech podstawowych parametrów. Poznanie ich funkcji pozwoli Ci uniknąć wielu problemów i cieszyć się niezawodnym działaniem urządzenia.

Regulacja SENS (Czułość): Jak unikać fałszywych alarmów od zwierząt domowych i liści?

Regulacja SENS (Sensitivity) odpowiada za czułość detekcji, co w praktyce przekłada się na zasięg, w jakim czujnik jest w stanie wykryć ruch. Zazwyczaj reguluje się ją w zakresie od kilku do kilkunastu metrów. Ustawienie zbyt wysokiej czułości może prowadzić do fałszywych alarmów – czujnik może reagować na małe zwierzęta domowe, takie jak koty czy psy, poruszające się gałęzie drzew na wietrze, a nawet na nagłe zmiany temperatury. Z kolei zbyt niska czułość sprawi, że czujnik będzie reagował tylko na obiekty znajdujące się bardzo blisko. Moja rada: zacznij od średniego ustawienia i stopniowo dostosowuj je, obserwując działanie czujnika w rzeczywistych warunkach, aż uzyskasz pożądany efekt, minimalizując niechciane reakcje.

Regulacja TIME (Czas): Jak długo światło ma pozostać włączone po wykryciu ruchu?

Parametr TIME określa, jak długo podłączone urządzenie (np. lampa) pozostanie włączone po ostatnim wykryciu ruchu. Zakres regulacji jest zazwyczaj szeroki – od kilku sekund do nawet kilkunastu minut. Optymalne ustawienie zależy od zastosowania. W korytarzu, gdzie ruch jest przelotny, wystarczy 30-60 sekund. W łazience, gdzie spędzamy więcej czasu, warto ustawić 2-3 minuty. Przy wejściu do budynku, aby komfortowo otworzyć drzwi i znaleźć klucze, 1-2 minuty będą wystarczające. Pamiętaj, że zbyt długi czas świecenia to niepotrzebne zużycie energii, a zbyt krótki może być irytujący, gdy światło gaśnie, zanim zdążysz opuścić pomieszczenie.

Regulacja LUX (Próg zmierzchu): Kiedy czujnik powinien zacząć pracować?

Regulacja LUX, często oznaczana symbolem słońca i księżyca, ustawia próg natężenia światła otoczenia, poniżej którego czujnik staje się aktywny i zaczyna reagować na ruch. Jest to niezwykle przydatne ustawienie, które pozwala uniknąć niepotrzebnego włączania oświetlenia w ciągu dnia, gdy jest wystarczająco jasno. Jeśli ustawisz LUX na niską wartość (symbol księżyca), czujnik będzie działał tylko w ciemności. Jeśli ustawisz na wysoką (symbol słońca), będzie reagował również za dnia. Moim zdaniem, warto poświęcić chwilę na precyzyjne ustawienie tego parametru, aby czujnik włączał światło tylko wtedy, gdy jest to faktycznie potrzebne, co przekłada się na oszczędności energii i dłuższą żywotność żarówek.

Najczęstsze mity i pułapki – tego unikaj, aby czujnik działał niezawodnie

Mimo swojej prostoty i skuteczności, czujniki PIR bywają źródłem frustracji, gdy nie działają tak, jak byśmy tego oczekiwali. Często wynika to z niezrozumienia ich podstawowych ograniczeń i specyfiki działania. Przyjrzyjmy się najczęstszym problemom.

Dlaczego czujnik ruchu nie zadziała przez szybę?

To jedno z najczęściej zadawanych pytań i zarazem najczęstszych błędów w planowaniu instalacji. Czujnik PIR nie zadziała przez szybę, ponieważ szkło blokuje promieniowanie podczerwone o długości fali emitowanej przez człowieka. Chociaż szyba jest przezroczysta dla światła widzialnego, dla podczerwieni jest barierą. Promieniowanie cieplne po prostu nie jest w stanie przeniknąć przez nią w wystarczającym stopniu, aby dotrzeć do piroelementu i wywołać reakcję. Dlatego, jeśli planujesz monitorować ruch na zewnątrz, czujnik musi być zamontowany w taki sposób, aby miał bezpośrednie "pole widzenia" na obszar detekcji, bez szklanej przeszkody.

Czy klimatyzator lub grzejnik mogą zakłócać pracę czujnika?

Absolutnie tak! Czujnik PIR reaguje na zmiany w promieniowaniu cieplnym. Źródła ciepła, takie jak grzejniki, wentylatory, klimatyzatory, a nawet silne promienie słoneczne padające bezpośrednio na czujnik, mogą powodować nagłe i gwałtowne zmiany temperatury w jego polu widzenia. To z kolei może prowadzić do generowania fałszywych detekcji i niepotrzebnego włączania światła. Dlatego zawsze zalecam montowanie czujników z dala od takich źródeł, aby zapewnić ich stabilne i niezawodne działanie. Moim zdaniem, to jeden z najważniejszych aspektów, który często jest pomijany podczas instalacji.

Dlaczego czujnik ignoruje Cię, gdy stoisz nieruchomo?

Pamiętajmy o kluczowej zasadzie: czujnik PIR reaguje na zmiany w promieniowaniu podczerwonym, a nie na jego stałą obecność. Jeśli wejdziesz w pole widzenia czujnika i staniesz nieruchomo, Twoje ciało będzie emitować ciepło, ale nie będzie dynamicznej zmiany w przechodzeniu przez strefy detekcji soczewki Fresnela. Piroelement nie zarejestruje więc wystarczającej różnicy temperatur, a układ elektroniczny zinterpretuje to jako brak ruchu. Dopiero gdy ponownie się poruszysz, nastąpi zmiana w rozkładzie promieniowania, co aktywuje czujnik. To dlatego, gdy czytasz książkę w pokoju z czujnikiem, światło może nagle zgasnąć, dopóki nie wykonasz jakiegoś ruchu.

Przeczytaj również: Chcesz automatyczne światło? Podłącz czujnik zmierzchu do lampy

Ruch prostopadły vs. ruch w kierunku czujnika – co ma znaczenie dla detekcji?

Kierunek ruchu ma istotne znaczenie dla skuteczności detekcji przez czujnik PIR. Czujniki te są najbardziej efektywne w wykrywaniu ruchu prostopadłego do ich pola widzenia. Dzieje się tak, ponieważ obiekt poruszający się prostopadle przecina kolejno wiele stref detekcji stworzonych przez soczewkę Fresnela, co generuje silny i wyraźny sygnał. Natomiast ruch bezpośrednio w kierunku czujnika (lub oddalający się od niego) jest znacznie trudniejszy do wykrycia. Obiekt pozostaje wtedy w jednej lub zaledwie kilku strefach detekcji przez dłuższy czas, co skutkuje słabszymi zmianami sygnału. W takich sytuacjach czujnik może wymagać znacznie większej czułości, aby zareagować, lub może w ogóle nie wykryć ruchu.
