Najważniejsze rzeczy, które trzeba sprawdzić przed montażem
- Lampy łączy się równolegle, a nie szeregowo, więc każda oprawa dostaje to samo napięcie.
- Liczy się łączne obciążenie czujnika, szczególnie przy LED-ach, które mają prąd rozruchowy.
- W wielu instalacjach najlepiej działa czujnik z wyjściem przekaźnikowym i osobną puszką łączeniową.
- Na zewnątrz trzeba dobrać nie tylko moc, ale też szczelność obudowy i miejsce montażu.
- Jeśli obciążenie rośnie albo opraw jest dużo, bezpieczniej sterować lampami przez przekaźnik lub stycznik.
Najprostszy układ to połączenie równoległe wszystkich opraw

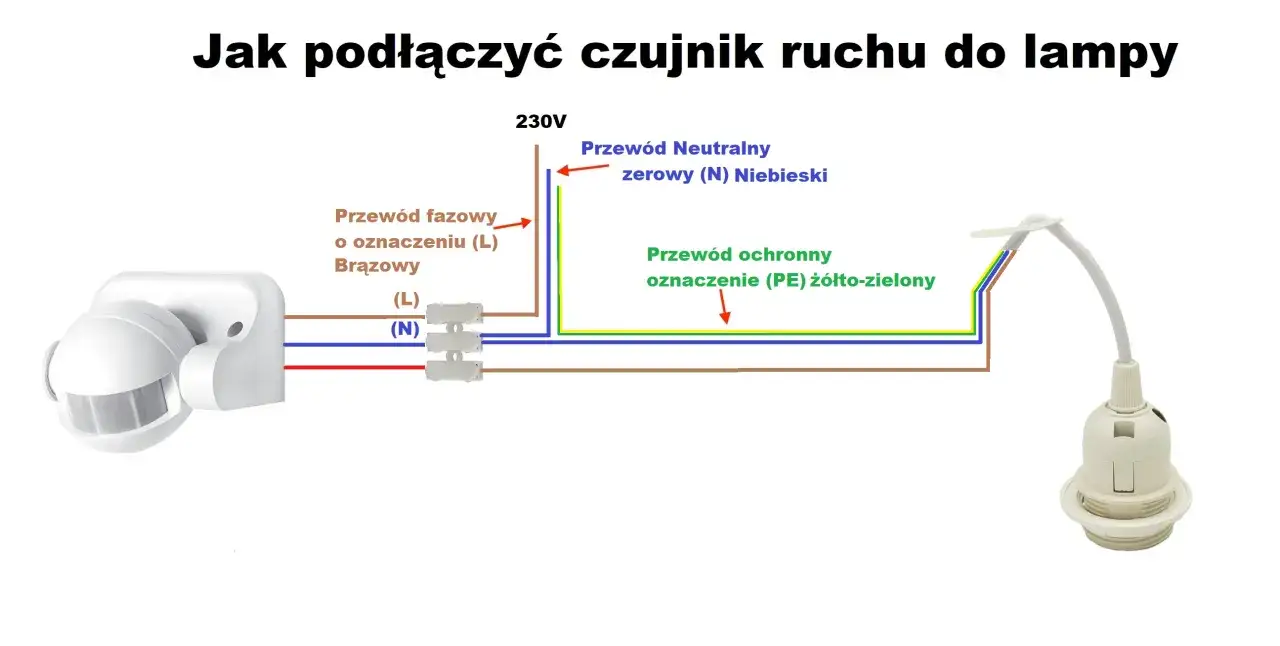

W praktyce jeden czujnik działa jak automatyczny łącznik fazy. Zasilanie wchodzi do sensora, a z jego wyjścia wychodzi przewód fazowy do wszystkich lamp. Neutralny i ochronny rozprowadzasz wspólnie do każdej oprawy. To właśnie dlatego kilka punktów świetlnych podłącza się równolegle - każda lampa pracuje niezależnie, ale dostaje ten sam sygnał załączenia.
| Zacisk lub przewód | Rola w układzie | Co z nim zrobić |
|---|---|---|
| L | Zasilanie czujnika | Doprowadzić fazę z obwodu oświetleniowego |
| N | Przewód neutralny | Podłączyć do czujnika i rozprowadzić do wszystkich lamp |
| L' lub OUT | Faza załączana przez sensor | Podłączyć do fazy każdej lampy równolegle |
| PE | Ochrona przeciwporażeniowa | Poprowadzić do metalowych opraw i elementów wymagających uziemienia |
Jeśli czujnik potrzebuje przewodu neutralnego, układ jest czytelny i zwykle bardziej stabilny, zwłaszcza przy LED-ach. Przy modelach dwuprzewodowych trzeba uważać bardziej, bo w instalacjach z wieloma małymi źródłami światła mogą pojawić się poświaty, migotanie albo niestabilne wyłączanie. Ja przy kilku oprawach zdecydowanie wolę czujnik z pełnym zasilaniem i klasycznym wyjściem przekaźnikowym. Zanim jednak przejdziesz do montażu, warto policzyć realne obciążenie, bo właśnie tu najczęściej powstają błędy.
Policz obciążenie zanim połączysz kilka punktów
Przy wielu lampach nie wystarczy zsumować ich mocy znamionowej i uznać sprawy za zamkniętą. W specyfikacji czujek pojawiają się różne limity dla obciążenia rezystancyjnego i dla LED, a to drugie ma znaczenie największe. W kartach katalogowych można spotkać czujniki z dopuszczalnym obciążeniem LED rzędu 100 W, 125 W, 250 W, a w mocniejszych modelach nawet 500 W. To nie jest uniwersalna wartość, tylko przykład tego, jak mocno różnią się urządzenia.
| Przykład instalacji | Łączna moc LED | Co z tego wynika |
|---|---|---|
| 3 oprawy po 10 W | 30 W | W większości przypadków wystarczy zwykłe połączenie bez dodatkowych elementów |
| 6 opraw po 18 W | 108 W | Sprawdza się tylko wtedy, gdy czujnik ma wyraźny zapas dla LED |
| 10 opraw po 20 W | 200 W | Warto już myśleć o czujniku z mocnym wyjściem albo o przekaźniku pośrednim |
| 12 opraw po 20 W | 240 W | To granica, przy której bez zapasu i bez sprawdzenia prądu rozruchowego łatwo o problem |
Przy LED-ach ważny jest też prąd rozruchowy, czyli chwilowy skok poboru prądu po włączeniu. Nawet jeśli suma watów wygląda niewinnie, kilka zasilaczy LED potrafi obciążyć styki mocniej, niż sugeruje tabliczka znamionowa. Dlatego ja w takich układach zostawiam co najmniej 20-30 procent zapasu ponad planowane obciążenie i nie patrzę wyłącznie na moc jednej oprawy. Jeśli ten warunek jest spełniony, można przejść do samego montażu.
Tak wygląda bezpieczny montaż krok po kroku
Jeśli miałbym opisać cały układ w jednym zdaniu, powiedziałbym tak: faza wchodzi do czujnika, z wyjścia sensora wychodzi faza na lampy, a neutralny i ochronny rozdzielasz wspólnie do wszystkich opraw. Reszta to już porządek w puszce, poprawny montaż i test działania po zmroku.
- Wyłącz zasilanie obwodu i sprawdź brak napięcia miernikiem lub próbnikiem o odpowiedniej klasie.
- Zamontuj czujnik w miejscu, które dobrze widzi strefę ruchu, ale nie reaguje na gałęzie, ruch uliczny ani nagrzane powierzchnie.
- Doprowadź zasilanie do puszki rozgałęźnej albo bezpośrednio do czujnika, zależnie od modelu i układu przewodów.
- Połącz neutralny N do czujnika, jeśli tego wymaga, a następnie rozprowadź go do wszystkich lamp.
- Przewód fazowy L podaj na wejście czujnika, a wyjście L' połącz z fazą każdej oprawy.
- Przewód PE poprowadź do metalowych elementów opraw i wszystkich punktów wymagających ochrony.
- Ustaw czas podtrzymania, próg zmierzchowy i - jeśli model to umożliwia - czułość detekcji.
- Wykonaj próbę po zmroku i sprawdź, czy wszystkie lampy zapalają się jednocześnie oraz gasną po ustawionym czasie.
W praktyce najwięcej czasu zabiera nie samo wpięcie przewodów, tylko dopracowanie miejsca montażu. Czujka ustawiona zbyt nisko łapie byle ruch, a zamontowana zbyt wysoko traci część strefy wykrywania. Przy typowych modelach sensowny punkt startowy to okolice 2 metrów, ale zawsze sprawdzam zakres podany przez producenta konkretnego urządzenia. Gdy obciążenie jest większe albo układ ma działać bez najmniejszych wahań, wchodzimy w temat przekaźnika lub stycznika.
Kiedy lepiej użyć przekaźnika albo stycznika
Jeśli lamp jest kilka, a ich łączna moc zbliża się do limitu czujnika, lepiej nie zmuszać sensora do bezpośredniego przełączania wszystkiego. Przekaźnik lub stycznik przejmuje wtedy główne obciążenie, a czujnik steruje tylko cewką. To prosty sposób na wydłużenie życia instalacji i ograniczenie problemów z LED-ami o wysokim prądzie rozruchowym.
| Rozwiązanie | Kiedy ma sens | Plusy | Minusy |
|---|---|---|---|
| Bezpośrednio z czujnika | Niewielka liczba lamp i małe obciążenie | Najprostszy montaż, najmniej elementów | Zależysz od limitu wyjścia sensora |
| Czujnik + przekaźnik | Średnia liczba opraw, większy zapas bezpieczeństwa | Sensor pracuje lżej, układ jest bardziej elastyczny | Dochodzi jeden element więcej do zamontowania |
| Czujnik + stycznik | Dużo lamp, wyraźny prąd rozruchowy, częste załączanie | Największy margines pracy i najlepsza ochrona wyjścia czujnika | Większy koszt i nieco więcej miejsca w rozdzielni lub puszce |
Ja traktuję stycznik jako rozwiązanie dla układów, które mają działać długo i bez dyskusji, a nie tylko „na próbę”. Przy oświetleniu podjazdu, parkingu, długiego ciągu elewacyjnego albo większego tarasu często okazuje się to po prostu rozsądniejsze niż upychanie wszystkiego w granicach jednego małego sensora. Gdy wiesz już, kiedy warto odciążyć czujkę, łatwiej uniknąć błędów, które najczęściej psują efekt.
Najczęstsze błędy, które robią najwięcej szkód
- Łączenie lamp szeregowo zamiast równolegle - powoduje spadki napięcia i nieprawidłową pracę całego obwodu.
- Patrzenie tylko na waty - przy LED-ach trzeba uwzględnić też prąd rozruchowy i dopuszczalne obciążenie samego czujnika.
- Wybór zbyt słabego sensora - tańsze modele często mają niski limit dla LED, nawet jeśli przy klasycznym obciążeniu wyglądają mocno.
- Zły punkt montażu - czujnik skierowany na ulicę, drzewa, nagrzane elementy albo wentylację będzie łapał fałszywe sygnały.
- Brak zapasu szczelności - na zewnątrz obudowa i puszka muszą być dobrane do warunków, a nie tylko do wyglądu.
- Test wyłącznie w dzień - wiele instalacji wydaje się poprawna dopiero po realnym sprawdzeniu po zmroku.
- Zbyt krótki czas świecenia - lampy gasną za wcześnie, zanim użytkownik opuści strefę detekcji.
Najbardziej zdradliwe są błędy, których na pierwszy rzut oka nie widać: zbyt słaby sensor, za mały margines mocy albo źle ustawiony próg zmierzchu. To one powodują skargi typu „lampy migają”, „same się włączają” albo „zapalają się tylko czasami”. Gdy instalacja zaczyna szwankować, zwykle winny jest nie jeden przewód, tylko cały zestaw drobnych decyzji podjętych na skróty.
Układ, który działa spokojnie przez lata, zaczyna się od zapasu mocy
Jeśli miałbym zostawić jedną praktyczną zasadę, byłaby ona prosta: przy kilku lampach zawsze planuję instalację z zapasem, a nie na styk. Zostawiam margines w mocy, porządkuję połączenia w puszce, dobieram sensor do realnego obciążenia i nie oszczędzam na miejscu montażu. Taki układ jest mniej efektowny na papierze, ale w codziennym użyciu działa przewidywalnie.
W praktyce odpowiedź na pytanie jak podłączyć czujnik ruchu do kilku lamp sprowadza się do trzech rzeczy: połączenia równoległego, kontroli obciążenia i wyboru rozwiązania z odpowiednim zapasem mocy. Jeśli trzymasz się tych zasad, instalacja jest czytelna, łatwa w serwisie i dużo mniej podatna na problemy z LED-ami. A to właśnie odróżnia poprawny montaż od takiego, który tylko wygląda dobrze na schemacie.
