Dioda LED w formacie 5630 to jeden z najczęściej spotykanych elementów w oświetleniu liniowym, panelowym i w lepszych taśmach LED. Sama obudowa mówi jednak tylko część prawdy: o realnej jasności, trwałości i kulturze pracy decydują także prąd, temperatura, binning i sposób odprowadzania ciepła. Poniżej rozkładam ten temat na konkretne parametry, pokazuję typowe zakresy i wyjaśniam, kiedy ten format ma sens, a kiedy lepiej wybrać inne rozwiązanie.
Najważniejsze dane o 5630, które przydają się przy wyborze oświetlenia
- 5630 to przede wszystkim rozmiar obudowy: około 5,6 x 3,0 mm, a nie jedna, sztywna klasa mocy.
- W praktyce pojedyncza dioda pracuje zwykle w okolicach 3 V, ale dokładne napięcie zależy od producenta i prądu testowego.
- Typowy kąt świecenia białych wersji to 120°, co dobrze sprawdza się w oświetleniu liniowym i rozproszonym.
- CRI bywa 70, 80 lub 90, więc jakość oddawania barw trzeba sprawdzać osobno, a nie zakładać jej z samego numeru obudowy.
- W gotowych taśmach i oprawach liczy się też PCB, chłodzenie i zasilanie, bo to one często ograniczają realną trwałość.
Co oznacza oznaczenie 5630
W tym formacie pierwsze dwie liczby odnoszą się do wymiarów obudowy: około 5,6 x 3,0 mm. Ostatnia wartość nie jest osobnym parametrem elektrycznym, tylko częścią oznaczenia pakietu. W praktyce spotyka się też różne wysokości obudowy, najczęściej w granicach 0,6-0,65 mm, zależnie od producenta i serii.
To ważne rozróżnienie, bo sama nazwa 5630 nie mówi jeszcze, ile lumenów da dana dioda, jaką ma skuteczność ani czy nadaje się do pracy ciągłej w ciasnym profilu. Ten sam format może występować w wersji podstawowej, wysokowydajnej, o wyższym CRI albo z innym binem napięcia. Ja zawsze traktuję 5630 jako obudowę i punkt wyjścia, a nie gotową odpowiedź na pytanie o jakość światła.
Właśnie dlatego przy ocenie tego typu LED-ów trzeba zejść poziom niżej i sprawdzić konkretne wartości elektryczne, świetlne i termiczne. Od tego zależy, czy dioda faktycznie sprawdzi się w Twojej instalacji, czy tylko dobrze wygląda w opisie produktu.
Najważniejsze parametry techniczne diod SMD 5630
Jeśli mam wybrać kilka wartości, które naprawdę warto odczytać z karty katalogowej, to są to: napięcie przewodzenia, prąd pracy, strumień świetlny, kąt świecenia, temperatura barwowa, CRI oraz odporność termiczna. W 5630 różnice między seriami bywają duże, więc bez tych danych łatwo porównać ze sobą produkty, które w praktyce są zupełnie inne.
Parametry elektryczne
| Parametr | Typowe wartości | Co to oznacza w praktyce |
|---|---|---|
| Wymiary obudowy | 5,6 x 3,0 x 0,6-0,65 mm | To format montażowy, ważny przy PCB, profilach i zamiennikach. |
| Napięcie przewodzenia | około 2,7-3,3 V | Nie jest stałe dla wszystkich modeli; zależy od prądu i binu. |
| Prąd pracy | najczęściej 65-200 mA, w niektórych seriach do 240 mA | Im wyższy prąd, tym większa jasność, ale też większe wymagania chłodzenia. |
| Napięcie wsteczne | zwykle 5 V | To parametr ochronny, a nie napięcie zasilania LED-a. |
Najczęstszy błąd polega na myleniu napięcia całej taśmy z napięciem jednej diody. Pojedyncza 5630 pracuje na poziomie kilku voltów, a gotowa taśma LED może być zasilana z 12 V lub 24 V, ponieważ diody są tam łączone w sekcje z rezystorami lub układami stabilizacji prądu. To jedna z tych rzeczy, które na papierze wyglądają banalnie, a w praktyce robią różnicę przy doborze zasilacza.
Parametry świetlne
| Parametr | Typowe wartości | Co to oznacza w praktyce |
|---|---|---|
| Strumień świetlny | około 35-68 lm na diodę w popularnych białych wersjach | Jasność zależy od prądu, temperatury i selekcji binu. |
| Kąt świecenia | 120° | Dobre rozproszenie światła w listwach, panelach i podświetleniach. |
| Temperatura barwowa | 2700-6500 K | Od ciepłej bieli do chłodnej, więc dobór zależy od funkcji wnętrza. |
| CRI | 70, 80 lub 90 | Im wyższe CRI, tym naturalniej wyglądają kolory materiałów i skóry. |
W praktyce CRI 80 to sensowne minimum do wnętrz mieszkalnych, a CRI 90 wybieram tam, gdzie liczy się wygląd barw: nad blatem, przy ekspozycji produktów albo w strefach dekoracyjnych. Z kolei sama liczba lumenów na diodę nie wystarcza, jeśli producent nie podaje prądu testowego. 40 lumenów przy łagodnym zasilaniu i 40 lumenów przy agresywnym sterowaniu to dwa różne światy pod względem trwałości.
Przeczytaj również: Oświetlenie schodowe z 2 czujnikami - Podłącz to dobrze!
Parametry termiczne
| Parametr | Typowe wartości | Co to oznacza w praktyce |
|---|---|---|
| Rezystancja termiczna | około 6,6-17°C/W w zależności od serii | Niższa wartość ułatwia odprowadzanie ciepła i stabilniejszą pracę. |
| Temperatura złącza | zwykle do 125°C | Przekroczenie tego zakresu skraca żywotność i obniża jasność. |
| Temperatura pracy | najczęściej od -40°C do 85/105°C | Zakres zależy od producenta i konkretnej serii produktu. |
Tu właśnie wychodzi na jaw, że 5630 to nie tylko „mocna dioda”. Jeśli ciepło nie ma gdzie uciec, światło spada szybciej, barwa potrafi się rozjechać, a deklarowane tysiące godzin pracy stają się teorią. W dobrze zaprojektowanych seriach można spotkać skuteczność ponad 200 lm/W, ale taki wynik dotyczy konkretnego komponentu i konkretnych warunków, a nie automatycznie całej taśmy czy oprawy.
Skoro już wiesz, które liczby są naprawdę istotne, czas przejść do tego, jak czytać je bez pomyłek i nie dać się zwieść opisowi handlowemu.
Jak czytać kartę katalogową, żeby nie pomylić się przy zakupie
Ja zawsze zaczynam od pytania: przy jakim prądzie producent podaje wyniki? Bez tej informacji strumień świetlny i napięcie przewodzenia łatwo odczytać błędnie. Drugie pytanie brzmi: czy patrzę na samą diodę, czy na gotową taśmę, panel albo moduł. To nie to samo.
- Sprawdź prąd testowy - 65 mA, 150 mA i 200 mA mogą dawać zupełnie inny efekt świetlny.
- Porównaj biny - flux bin, voltage bin i chromaticity bin decydują o powtarzalności koloru oraz jasności.
- Zwróć uwagę na CRI - dla wnętrz mieszkalnych i ekspozycji lepiej celować w 80 lub 90.
- Oceń warunki termiczne - nawet dobry LED będzie pracował gorzej w zamkniętej, gorącej zabudowie.
- Sprawdź geometrię montażu - footprint, polaryzację i rozmieszczenie padów trzeba zgodzić z PCB.
- Patrz na całą sekcję zasilania - w taśmach LED liczy się także długość odcinka, gęstość diod i spadki napięcia.
Najwięcej błędów widzę tam, gdzie ktoś kupuje produkt po opisie „mocna 5630”, a nie po realnych danych. Sama obudowa nie gwarantuje ani wysokiej skuteczności, ani dobrej kultury pracy. Jeśli dwa produkty mają ten sam format, ale różnią się prądem pracy, selekcją barwy i chłodzeniem, to w praktyce mogą świecić i starzeć się zupełnie inaczej.
Kiedy umiesz już czytać kartę katalogową, łatwiej ocenić 5630 na tle innych popularnych formatów. I właśnie tutaj najczęściej wychodzą różnice, których nie widać na pierwszy rzut oka.
Jak 5630 wypada na tle 2835, 5050 i 5730
| Format | Największa zaleta | Ograniczenie | Kiedy ma sens |
|---|---|---|---|
| 5630 | Duża powierzchnia emisji i dobre światło liniowe | Wymaga sensownego chłodzenia, a rynek miesza różne wersje jakościowe | Taśmy, panele, podświetlenia, proste systemy liniowe |
| 2835 | W wielu nowocześniejszych produktach lepsza efektywność i kompaktowość | Mniejsza powierzchnia źródła niż w 5630 | Nowe taśmy, lampy, profile o wyższej gęstości diod |
| 5050 | Większa obudowa i popularność w układach RGB | Nie oznacza automatycznie większej sprawności | Kolorowe instalacje, dekoracje, rozwiązania wielodiodowe |
| 5730 | Zbliżony charakter do 5630 i często bardzo podobne zastosowania | W handlu bywa mylony z 5630, więc trzeba sprawdzić footprint | Zamienniki, projekty liniowe, porównania międzybliźniaczych formatów |
W praktyce 5630 wygrywa tam, gdzie ważna jest równomierność świecenia i przyzwoita moc z jednej diody, ale nie zawsze przebija nowsze rozwiązania pod względem efektywności systemowej. Jeśli projektujesz nową instalację, nie zakładałbym z góry, że większy format znaczy lepszy. Często lepiej wypada dobrze zaprojektowany 2835 niż przeciętny 5630 sprzedawany pod efektowną nazwą.
To prowadzi do pytania praktycznego: gdzie ten format rzeczywiście sprawdza się najlepiej, a gdzie lepiej od razu szukać innego źródła światła?
Gdzie 5630 pracuje najlepiej, a gdzie lepiej wybrać coś innego

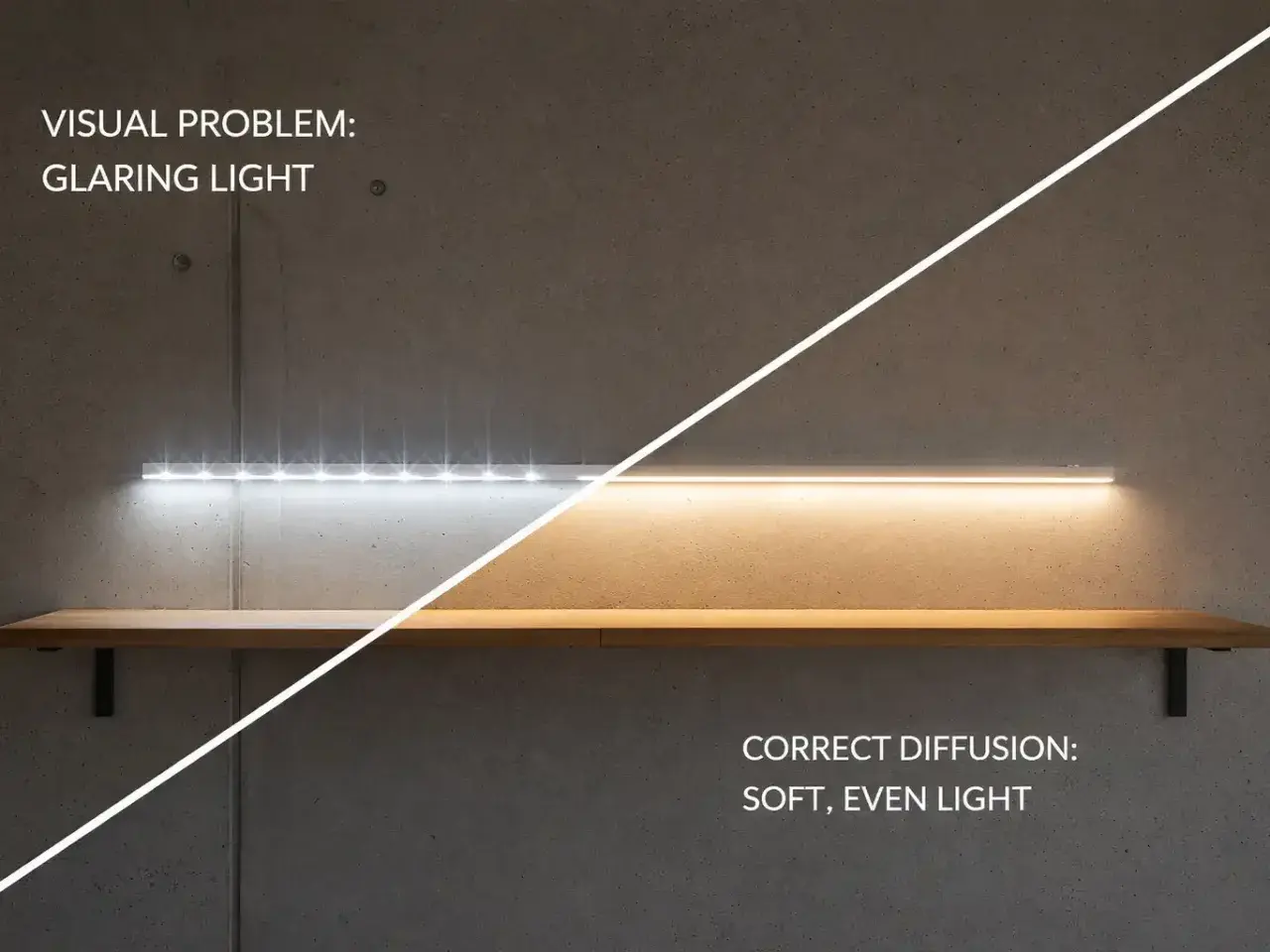

5630 lubię w oświetleniu liniowym, bo daje sensowny kompromis między jasnością a rozproszeniem światła. W profilach aluminiowych, listwach podszafkowych, podświetleniach półek, panelach i prostych modułach świetlnych ten format nadal broni się bardzo dobrze. W wersjach białych, przy kącie 120°, łatwo uzyskać równą linię światła bez wrażenia „laserowych punktów”, o ile gęstość diod jest rozsądna.
- Podszafkowe LED-y - dobre, jeśli zależy Ci na równym świetle roboczym bez przesadnej ostrości.
- Profile aluminiowe - bardzo sensowne, bo poprawiają chłodzenie i wydłużają żywotność.
- Podświetlenia ekspozycji - przy CRI 90 dobrze pokazują fakturę i kolor materiału.
- Panele i tuby - sprawdza się tam, gdzie trzeba połączyć moc z równomiernością.
Nie wybrałbym 5630 bezrefleksyjnie do każdej instalacji. Jeśli priorytetem jest bardzo wysoka efektywność w nowym projekcie, lepsza kontrola barwy albo gęstsze upakowanie źródeł w małej przestrzeni, często rozsądniejszy będzie 2835 albo inna konstrukcja o lepszym zarządzaniu ciepłem. Podobnie w zamkniętych, słabo wentylowanych zabudowach 5630 może szybko pokazać swoje ograniczenia, nawet jeśli na papierze wygląda imponująco.

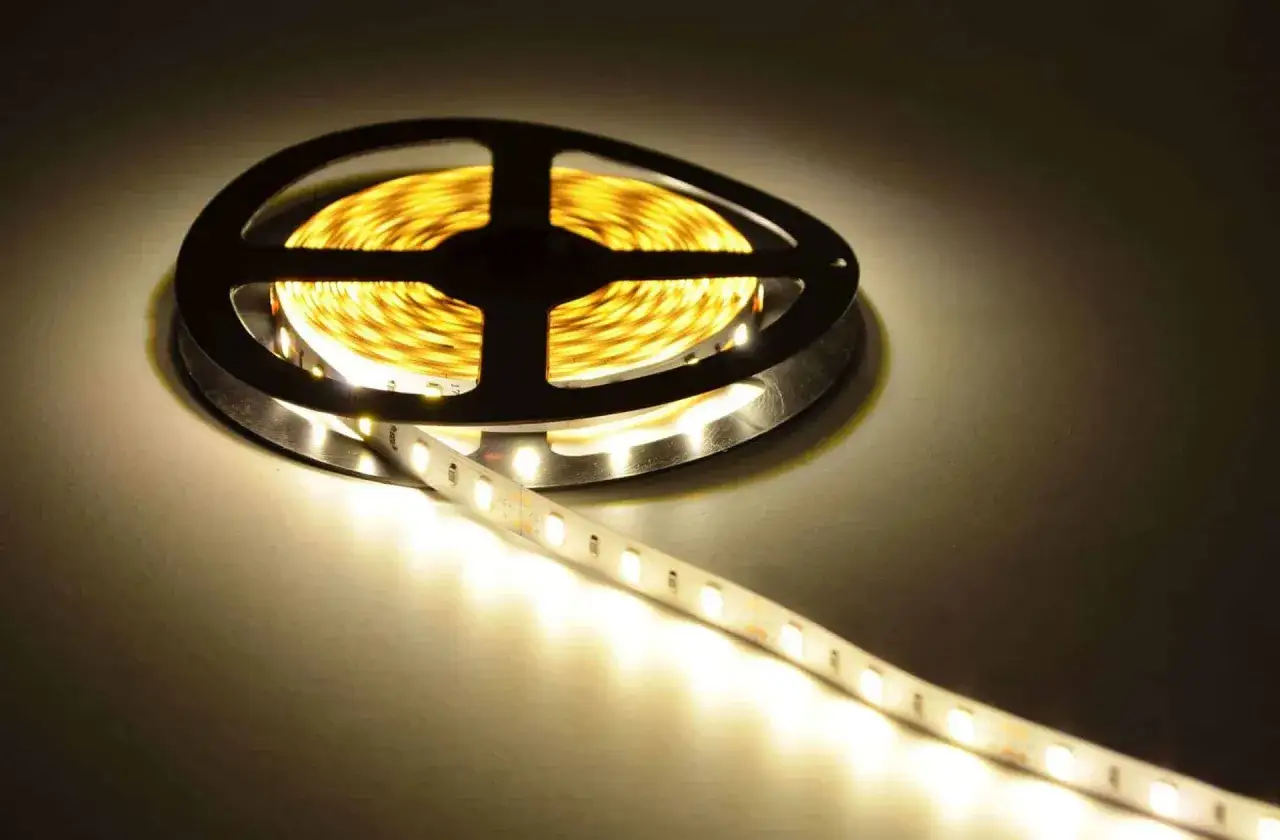

W taśmach LED spotykam też popularny scenariusz: 60 diod na metr, zasilanie 12 V, szerokość PCB 10 mm i około 23-25 lm na diodę. To daje bardzo użyteczny poziom światła, ale tylko wtedy, gdy zasilanie jest stabilne, a profil odprowadza ciepło. Sama liczba LED-ów na metr nie rozwiązuje problemu jakości instalacji.
Skoro wiesz już, gdzie 5630 ma sens, zostaje ostatnia rzecz, która najczęściej przesądza o sukcesie całego projektu: montaż i odprowadzanie ciepła.
Montaż i chłodzenie decydują o trwałości bardziej niż sam numer obudowy
Najbardziej niedoceniany temat przy diodach LED to temperatura. W realnej instalacji nie wygrywa ten produkt, który na opakowaniu wygląda najmocniej, tylko ten, który potrafi oddać ciepło do otoczenia. W 5630 ma to szczególne znaczenie, bo wyższy prąd i większa gęstość montażu szybko podnoszą temperaturę złącza.
Jeśli montuję taki układ, pilnuję kilku rzeczy:
- profil aluminiowy zamiast gołej, cienkiej powierzchni, jeśli instalacja ma świecić długo;
- zapas mocy zasilacza rzędu 20-30%, żeby nie pracował na granicy;
- równe podłoże i poprawny kontakt termiczny PCB z profilem;
- zasilanie dłuższych odcinków z obu stron, gdy pojawiają się spadki napięcia;
- unikanie zamkniętych wnęk bez wentylacji, bo wtedy temperatura rośnie szybciej niż jasność.
W praktyce najgorszy scenariusz to wysoka jasność na początku i wyraźny spadek po kilku miesiącach, bo oprawa nie ma jak oddać ciepła. Zdarza się też odwrotny problem: diody są dobre, ale zasilacz albo sterownik nie trzyma parametrów i cała linia zaczyna świecić nierówno. To nie jest wada samego formatu 5630, tylko błędnie zaprojektowanego systemu.
Jeżeli chcesz, żeby instalacja działała przewidywalnie, traktuj LED jako część większego układu: dioda, PCB, profil, zasilacz i warunki pracy muszą być ze sobą spójne. Dopiero wtedy parametry z katalogu mają szansę przełożyć się na realny efekt.
Co z tych parametrów naprawdę ma znaczenie przy wyborze
Jeśli miałbym zostawić tylko kilka rzeczy do zapamiętania, wybrałbym te: napięcie przewodzenia, prąd pracy, CRI, temperaturę barwową i warunki chłodzenia. To właśnie one najczęściej decydują, czy światło będzie wygodne, trwałe i zgodne z oczekiwaniami. Sama obudowa 5630 jest ważna, ale bez kontekstu pozostaje tylko etykietą.
Przy zakupie patrzę więc nie na sam numer pakietu, lecz na to, czy producent podaje konkretne warunki pomiaru, jak wygląda termika całego układu i czy parametry są dobrane do zastosowania. W dobrze zaprojektowanym oświetleniu 5630 nadal potrafi dać bardzo dobry efekt, zwłaszcza w liniach świetlnych i równomiernych podświetleniach. W źle zaprojektowanym - nawet najlepszy chip nie uratuje instalacji.
Jeżeli wybierasz źródło światła do domu, mebli lub projektu komercyjnego, zacznij od jakości barwy i chłodzenia, a dopiero potem porównuj lumeny. To prostsza droga do naprawdę dobrego światła niż gonienie za samą nazwą formatu.
