Wyjaśniam tu, jak działa wyłącznik schodowy, gdzie ma sens i czym różni się od zwykłego łącznika oraz od bardziej rozbudowanych sposobów sterowania światłem. Zobaczysz też prosty schemat logiczny obwodu, najczęstsze błędy przy montażu i praktyczne alternatywy, jeśli chcesz sterować jednym źródłem światła z większej liczby miejsc. To temat pozornie prosty, ale w instalacji liczą się detale, które od razu wpływają na wygodę i bezpieczeństwo.
Najważniejsze zasady działania łącznika schodowego w skrócie
- Łącznik schodowy pozwala sterować jednym światłem z dwóch miejsc, najczęściej na dole i u góry schodów.
- W obwodzie pracują dwa łączniki i dwa przewody korespondencyjne, które przełączają tor zasilania.
- Neutralny i ochronny prowadzi się do oprawy, a nie do samych łączników.
- Jeśli potrzebujesz sterowania z trzech lub więcej punktów, zwykle dochodzi łącznik krzyżowy albo przekaźnik bistabilny.
- Najczęstszy błąd to pomylenie zacisku wspólnego z korespondencyjnymi przewodami.
- Mechaniczne łączniki są tanie i proste, ale przy bardziej złożonych układach lepiej sprawdza się automatyka lub przekaźnik.
Do czego służy łącznik schodowy i kiedy ma sens
Najprościej mówiąc, łącznik schodowy rozwiązuje codzienny problem: nie musisz wracać do jednego miejsca, żeby zgasić albo zapalić światło. U mnie ten układ zawsze kojarzy się z dobrze zaprojektowaną wygodą, bo oszczędza ruch, czas i nerwy w miejscach, gdzie światło powinno być sterowane intuicyjnie.
Najczęściej stosuje się go na schodach, w długich korytarzach, przy wejściu do sypialni i przy łóżku, a także w przejściach między garażem a domem. To rozwiązanie ma sens wszędzie tam, gdzie jeden punkt sterowania znajduje się na początku trasy, a drugi na końcu. W praktyce chodzi nie o „bardziej zaawansowany włącznik”, tylko o prosty sposób na sterowanie tym samym obwodem oświetleniowym z dwóch stron.
W języku potocznym wiele osób mówi „włącznik schodowy”, ale technicznie częściej chodzi o łącznik. Różnica nie jest akademicka: ważniejsze jest to, że taki osprzęt nie działa jak zwykły włącznik z jedną pozycją ON i OFF, tylko przełącza tor przepływu prądu między dwoma drogami. Dzięki temu światło można zapalić z jednego miejsca i zgasić z drugiego, albo odwrotnie.
To prowadzi do najważniejszej części: co dokładnie dzieje się w środku obwodu, kiedy naciskasz klawisz.
Co dzieje się w obwodzie po naciśnięciu klawisza
W środku łącznika schodowego pracuje styk przełączny, czyli element, który nie tylko łączy i rozłącza obwód, ale przełącza połączenie między dwoma torami. Naciśnięcie klawisza nie „włącza prądu” samo z siebie, tylko zmienia drogę, którą faza może dotrzeć do lampy. Jeśli tor jest zamknięty, światło świeci. Jeśli obwód zostanie przerwany, gaśnie.
W typowym układzie jeden łącznik dostaje fazę, drugi przekazuje ją do lampy, a pomiędzy nimi biegną dwa przewody korespondencyjne. To właśnie one są sercem całego rozwiązania. W praktyce oba łączniki „rozmawiają” ze sobą przez te dwa przewody, a naciskanie któregokolwiek klawisza odwraca stan obwodu.
| Element | Rola w układzie |
|---|---|
| Przewód fazowy | Doprowadza zasilanie do pierwszego łącznika. |
| Zacisk wspólny | To punkt, z którego faza trafia albo na jeden, albo na drugi tor przełączający. |
| Przewody korespondencyjne | Łączą oba łączniki i przenoszą przełączany sygnał między nimi. |
| Oprawa oświetleniowa | Otrzymuje fazę po zamknięciu obwodu i świeci, gdy układ jest aktywny. |
| Neutralny i ochronny | W typowym układzie trafiają bezpośrednio do lampy, nie do łączników. |
Jeśli chcesz zapamiętać jedną rzecz, niech będzie to ta: łącznik schodowy nie tworzy osobnego obwodu, tylko zmienia stan już istniejącego. Dzięki temu każde naciśnięcie klawisza w dowolnym z dwóch miejsc odwraca poprzedni stan światła. I właśnie ta logika sprawia, że układ jest tak prosty w użyciu, choć z zewnątrz wygląda na bardziej skomplikowany, niż jest w rzeczywistości.

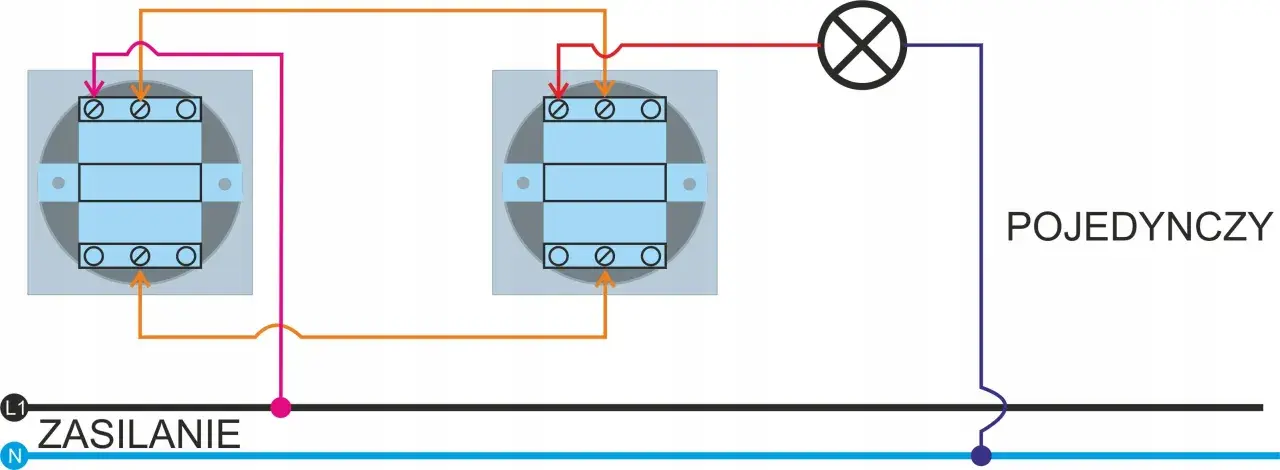

Jak wygląda schemat połączenia z dwóch i większej liczby miejsc
W podstawowym wariancie instalacja składa się z dwóch łączników schodowych. Pierwszy przyjmuje fazę, drugi oddaje ją do oprawy, a pomiędzy nimi biegną dwa przewody korespondencyjne. To dlatego przy montażu tak ważne jest rozpoznanie zacisku wspólnego: jeśli podłączysz przewody w złej kolejności, układ może działać odwrotnie, niestabilnie albo tylko częściowo.
W obwodzie z dwóch miejsc logika jest bardzo prosta:
- faza wchodzi do pierwszego łącznika,
- pierwszy łącznik kieruje ją jednym z dwóch przewodów korespondencyjnych,
- drugi łącznik przejmuje ten sygnał i podaje go na lampę albo go odcina,
- neutralny i ochronny prowadzą bezpośrednio do oprawy.
Gdy pojawia się trzecie, czwarte albo kolejne miejsce sterowania, do układu dochodzi łącznik krzyżowy. On nie pracuje na początku ani na końcu obwodu, tylko pośrodku. W praktyce działa jak przełącznik, który zamienia miejscami przewody korespondencyjne albo przepuszcza je bez zamiany. Dzięki temu obwód można rozbudować bez zmiany zasady działania całego układu.
To rozwiązanie jest wygodne, ale ma też granicę: im więcej punktów sterowania, tym bardziej rośnie liczba przewodów i miejsc, w których może pojawić się błąd montażowy. Dlatego przy większych instalacjach warto od razu rozważyć, czy klasyczny zestaw schodowy i krzyżowy jest nadal najlepszy. I tu właśnie przydaje się porównanie z innymi sposobami sterowania.
Czym różni się od zwykłego włącznika, krzyżowego i bistabilnego
To pytanie pojawia się bardzo często, bo wiele osób wrzuca do jednego worka zwykły włącznik, łącznik schodowy i rozwiązania automatyczne. Tymczasem różnice są praktyczne, nie tylko nazewnicze. Jeden układ daje prostotę, drugi elastyczność, a trzeci automatyzuje wyłączanie światła.
| Rozwiązanie | Liczba miejsc sterowania | Największa zaleta | Najważniejsze ograniczenie |
|---|---|---|---|
| Zwykły włącznik | 1 | Najprostszy i najtańszy | Tylko jeden punkt obsługi |
| Łącznik schodowy | 2 | Wygodne sterowanie z dwóch stron | Wymaga odpowiedniego okablowania |
| Łącznik krzyżowy | 3 i więcej, ale tylko jako element środkowy | Rozbudowa układu bez zmiany zasady działania | Dorzuca kolejne przewody i kolejny punkt potencjalnej awarii |
| Przekaźnik bistabilny | Wiele | Duża elastyczność i łatwa rozbudowa | Wymaga dodatkowego modułu i przycisków impulsowych |
| Automat schodowy | Najczęściej jeden lub wiele przycisków | Światło gaśnie po czasie | Nie zastępuje klasycznego sterowania, jeśli chcesz pełnej kontroli ręcznej |
W katalogach producentów widać też, że klasyczne łączniki schodowe są zwykle osprzętem 10AX/250 V, czyli przeznaczonym do typowych obwodów oświetleniowych. W praktyce najprostsze modele kupisz zwykle za około 18-43 zł za sztukę, a podwójne wersje za około 43 zł. Przekaźnik bistabilny to wydatek rzędu 57-110 zł, a automat schodowy zwykle kosztuje mniej więcej 60-106 zł. Różnica w cenie jest sensowna wtedy, gdy naprawdę wykorzystasz dodatkową funkcjonalność.
Z tego porównania wynika jedna rzecz: klasyczny łącznik schodowy wygrywa prostotą, ale nie zawsze wygrywa elastycznością. I właśnie dlatego warto wiedzieć, jakich błędów unikać, zanim cokolwiek zacznie się składać w ścianie.
Najczęstsze błędy przy montażu i rozpoznawaniu awarii
Przy takim układzie nie trzeba wiele, żeby coś działało „prawie dobrze”, a to bywa bardziej irytujące niż całkowita awaria. Najczęściej widzę te same pomyłki: ktoś myli zacisk wspólny z korespondencyjnym, zamienia przewody między łącznikami albo zakłada, że układ schodowy działa jak zwykły włącznik z podwójnym klawiszem. Efekt jest podobny: światło zapala się w nieprzewidywalny sposób albo działa tylko z jednego miejsca.
- Pomylenie zacisku wspólnego - obwód może działać odwrócenie, losowo albo tylko w części położeń klawisza.
- Złe sparowanie przewodów korespondencyjnych - układ zwykle nadal działa, ale logika włączania i wyłączania staje się nieintuicyjna.
- Brak pewnego połączenia w puszce - światło może migać, przerywać albo reagować tylko przy poruszeniu klawiszem.
- Mylenie łącznika schodowego z krzyżowym - to częsty błąd przy rozbudowie instalacji na 3+ punkty sterowania.
- Oczekiwanie, że obwód sam się „nauczy” układu - mechaniczny łącznik nie ma elektroniki, więc każda zmiana zależy wyłącznie od połączeń.
Jeśli po montażu światło działa tylko z jednego miejsca, w pierwszej kolejności sprawdza się przewód wspólny i ciągłość przewodów między łącznikami. Jeśli działa odwrotnie niż oczekujesz, nie musi to oznaczać usterki: często wystarczy zamiana połączeń na zaciskach korespondencyjnych. Gdy pojawiają się przerwy lub iskrzenie, problem bywa już bardziej przyziemny, czyli luźny zacisk albo uszkodzony mechanizm.
Takie objawy są dobrą granicą bezpieczeństwa: jeśli instalacja nie zachowuje się jednoznacznie, lepiej zatrzymać prace i sprawdzić układ dokładnie, niż próbować „przełączać na wyczucie”. To naturalnie prowadzi do pytania, kiedy klasyczny schodowy jest najlepszym wyborem, a kiedy lepiej od razu pójść w automatykę.
Kiedy lepiej wybrać automat schodowy albo przekaźnik bistabilny
Klasyczny łącznik schodowy jest świetny wtedy, gdy chcesz prostego sterowania z dwóch miejsc i zależy Ci na niskim koszcie oraz przewidywalnym działaniu. Gdy jednak liczba punktów sterowania rośnie, a instalacja ma być bardziej elastyczna, sens zaczynają mieć rozwiązania modułowe. Ja patrzę na to tak: jeśli potrzebujesz wygody bez dodatkowej logiki czasowej, zostajesz przy schodowym. Jeśli chcesz więcej funkcji, przechodzisz na automat albo bistabilny przekaźnik.
Automat schodowy przydaje się szczególnie na klatkach, w przejściach i pomieszczeniach technicznych, gdzie światło ma świecić tylko przez określony czas. Przekaźnik bistabilny sprawdza się tam, gdzie przycisków może być dużo, a sama logika ma zostać uproszczona do jednego sterownika w rozdzielni. W obu przypadkach zyskujesz wygodę, ale płacisz za nią większą złożonością systemu.
- Wybierz łącznik schodowy, jeśli chcesz najprostsze i najbardziej intuicyjne sterowanie z dwóch miejsc.
- Wybierz łącznik krzyżowy, jeśli potrzebujesz 3 lub więcej punktów, ale nadal chcesz klasyczną instalację mechaniczną.
- Wybierz przekaźnik bistabilny, jeśli zależy Ci na rozbudowie sterowania bez przebudowy całej logiki przy ścianach.
- Wybierz automat schodowy, jeśli światło ma gasnąć samoczynnie po czasie i nie chcesz o tym pamiętać.
W nowoczesnym domu często liczy się nie tylko sam efekt, ale też łatwość późniejszej rozbudowy. I dlatego przed remontem dobrze jest przemyśleć kilka rzeczy od razu, zamiast poprawiać instalację po zamknięciu ścian.
Co zaplanować przed remontem, żeby sterowanie światłem było naprawdę wygodne
Najwięcej zyskuje się nie wtedy, gdy wybiera się „najdroższy” osprzęt, tylko wtedy, gdy dobrze planuje się układ przewodów, liczbę punktów sterowania i przyszłe potrzeby domowników. Jeśli dziś wystarczą Ci dwa miejsca, a za rok dojdzie trzecie, warto już teraz zostawić sobie przestrzeń na rozbudowę. W praktyce oznacza to przemyślenie puszek, tras przewodów i tego, czy nie lepiej od razu przewidzieć układ z krzyżowym albo modułem bistabilnym.
W nowych i remontowanych instalacjach największą różnicę robią trzy decyzje: ile punktów sterowania naprawdę potrzebujesz, czy światło ma działać wyłącznie ręcznie, oraz czy chcesz w przyszłości dołożyć automatykę lub sterowanie smart. To są pytania bardziej użyteczne niż sam wybór ładnego klawisza. Kiedy odpowiesz na nie uczciwie, łącznik schodowy przestaje być „małym detalem”, a staje się sensownym elementem całego systemu oświetlenia.
Jeśli mam zostawić jedną praktyczną wskazówkę, to tę: przy oświetleniu schodów i korytarzy stawiaj na prostotę tam, gdzie to możliwe, ale zostaw sobie rezerwę na rozbudowę tam, gdzie układ może się zmienić. To właśnie taki kompromis najczęściej daje w domu najlepszy efekt: wygodę teraz i spokój na przyszłość.
