Czujnik ruchu 12V - schemat podłączenia i ustawienie

W instalacjach 12 V najczęściej chodzi o proste sterowanie taśmą LED, kinkietem ogrodowym albo podświetleniem schodów. Dobrze dobrany czujnik ruchu pozwala włączać światło bez ręcznego przełącznika, ale tylko wtedy, gdy napięcie, obciążenie i sposób wyjścia czujki są ze sobą zgodne. Poniżej rozkładam na części praktyczny czujnik ruchu 12V schemat połączenia, pokazuję wariant prosty i wersję z przekaźnikiem oraz wyjaśniam, jak ustawić czujkę, żeby nie reagowała kapryśnie.

Jak działa prosty układ 12 V do światła

W takim układzie czujnik PIR reaguje na zmianę promieniowania cieplnego, więc najlepiej „widzi” człowieka albo większy ruch w polu detekcji. Zasilacz 12 V DC zasila czujkę i lampę, a samo wyjście czujnika podaje sygnał do załączenia odbiornika albo steruje elementem pośrednim. Ja przy takich instalacjach zawsze zaczynam od pytania: czy czujnik ma tylko wykrywać ruch, czy ma też dźwigać cały prąd światła?

• PIR to pasywny czujnik podczerwieni, czyli element reagujący na zmianę ciepła w otoczeniu.
• W prostych układach 12 V najczęściej steruje taśmą LED, małą lampą lub modułem oświetleniowym.
• Niektóre czujki mają wyjście tranzystorowe, inne przekaźnikowe, więc logika podłączenia nie jest identyczna.
• Im większy pobór prądu, tym większy sens ma odciążenie czujki przez przekaźnik lub MOSFET.

Gdy ten podział jest jasny, dużo łatwiej dobrać elementy instalacji i nie pomylić sterowania z zasilaniem.

Z czego składa się poprawny układ 12 V

W praktyce liczą się nie tylko sam czujnik i lampa, ale cały tor zasilania. Wiele problemów bierze się z tego, że ktoś dobiera dobry moduł PIR, a potem podłącza go do zbyt słabego zasilacza albo obciąża ponad jego możliwości. W instalacjach 12 V patrzę na całość, a nie na pojedynczy komponent.

Jeśli chcesz szybko sprawdzić, czy zasilacz wystarczy, przelicz prąd dla 12 V według prostego wzoru: prąd = moc / 12. Odbiornik 48 W pobiera około 4 A, a 60 W to już mniej więcej 5 A, więc zapas zasilacza nie jest detalem, tylko realnym warunkiem pracy układu. Kiedy parametry się zgadzają, można przejść do połączeń przewodów.

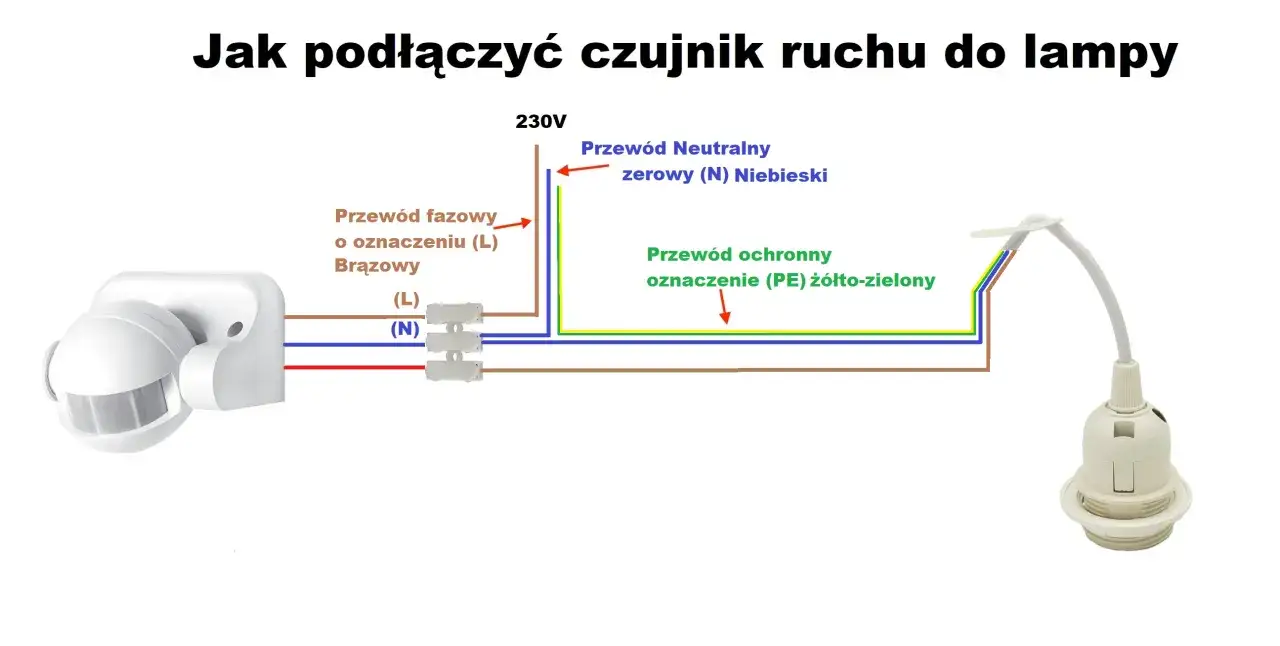

Jak podłączyć czujnik krok po kroku

Ja nie ufam kolorom przewodów bardziej niż nadrukom na obudowie. W 12 V najbezpieczniej trzymać się oznaczeń typu VCC, GND, OUT, COM, NO i NC, bo właśnie one mówią, jak czujka faktycznie pracuje. Warto też pamiętać, że część modułów rozłącza plus, część minus, a część tylko podaje sygnał sterujący.

Wersja najprostsza z taśmą LED 12 V

1. Odłącz zasilanie i upewnij się, że obwód jest bez napięcia.
2. Sprawdź, czy czujnik ma wejście zasilania 12 V DC i jakie ma wyjście.
3. Podłącz zasilacz do czujnika zgodnie z oznaczeniami plus i minus.
4. Jeśli moduł pozwala na bezpośrednie sterowanie odbiornikiem, włącz taśmę LED do wyjścia czujki zgodnie ze schematem producenta.
5. Przy układach tranzystorowych zachowaj wspólną masę, bo bez niej sygnał sterujący zwykle nie zadziała poprawnie.
6. Po podłączeniu uruchom zasilanie i odczekaj kilka sekund, zanim zrobisz test ruchu.

Taki wariant ma sens przy niewielkim poborze prądu i krótkiej taśmie LED. Jeśli obciążenie rośnie albo światło ma pracować w kilku strefach, lepsza jest wersja z elementem pośrednim.

Przeczytaj również: Chcesz ściemniać LEDy? Jak podłączyć ściemniacz - poradnik

Wersja z przekaźnikiem albo MOSFET-em

1. Zasil czujnik z tego samego źródła 12 V DC, z którego korzysta odbiornik.
2. Wyjście czujki podłącz do cewki przekaźnika albo do wejścia sterującego MOSFET-a.
3. Styk COM prowadzi zasilanie, a NO zamyka obwód dopiero po wykryciu ruchu.
4. Jeżeli używasz MOSFET-a, traktuj go jak elektroniczny przełącznik prądu stałego, który nie ma mechanicznego klikania i lepiej znosi częste załączenia.
5. Sprawdź, czy cała trasa przewodów i złączki wytrzymają realny prąd światła, a nie tylko „na oko” pasują do projektu.

Jak ustawić czułość, czas i próg zmierzchu

Same przewody to dopiero połowa sukcesu. Czujnik ruchu działa poprawnie dopiero wtedy, gdy jest ustawiony pod konkretne miejsce: korytarz, schody, wejście do domu czy podjazd. W wielu modelach znajdziesz trzy podstawowe regulacje: SENS, TIME i LUX. To właśnie one decydują o tym, czy światło zapali się na 30 sekund, na kilka minut, czy wcale nie zareaguje w dzień.

W praktyce spotyka się ustawienia czasu od 5 s do 8 min, próg zmierzchu rzędu 10 lx lub 2000 lx i zasięg około 3 m albo 6 m, zależnie od modelu. Montaż też ma znaczenie: na ścianie często sprawdza się wysokość 1,8-2,5 m, a na suficie 2,2-4 m. Ja unikam kierowania czujki na grzejniki, okna, lustra, wentylatory i mocno nagrzane powierzchnie, bo to najprostsza droga do fałszywych wzbudzeń. Po takim ustawieniu układ zwykle zachowuje się już przewidywalnie.

Najczęstsze błędy, które psują działanie układu

W 12 V większość awarii nie wynika z „wadliwego czujnika”, tylko z prostych pomyłek montażowych. Z mojego doświadczenia najczęściej problemem jest napięcie, obciążenie albo miejsce montażu, a nie sama technologia PIR.

• Pomylenie DC z AC - czujnik 12 V DC nie zadziała poprawnie na zasilaniu przemiennym, nawet jeśli na pierwszy rzut oka wszystko wygląda podobnie.
• Przeciążenie wyjścia - jeśli czujka ma limit mocy, nie warto go ignorować; spotyka się modele z limitem 60 W przy 12 V DC.
• Za słaby zasilacz - przy skoku poboru napięcie spada, taśma miga, a czujnik zachowuje się niestabilnie.
• Złe ustawienie sensora - czujka skierowana na słońce, refleksy albo źródła ciepła reaguje losowo.
• Za mały albo zbyt duży czas świecenia - zbyt krótki TIME denerwuje na schodach, zbyt długi marnuje energię.
• Obluzowane połączenia - w instalacjach LED powodują przygasanie, migotanie albo całkowity brak reakcji.
• Zbyt mały zapas na przewodach - przy dłuższych odcinkach spadek napięcia jest większy niż wiele osób zakłada na etapie projektu.

Jeśli układ działa „raz tak, raz nie”, prawie zawsze zaczynam od sprawdzenia napięcia pod obciążeniem i od miejsca montażu, bo to najszybsza droga do diagnozy. Gdy to jest opanowane, można zdecydować, czy prosty czujnik wystarczy, czy lepiej od razu przejść na wersję z przekaźnikiem lub MOSFET-em.

Kiedy prosty czujnik wystarczy, a kiedy lepiej dołożyć sterowanie pośrednie

Nie każdy układ 12 V powinien wyglądać tak samo. Do krótkiej taśmy LED nad schodami wystarczy prosty moduł PIR, ale przy dłuższych odcinkach, kilku strefach albo większej mocy lepiej od razu rozdzielić funkcję wykrywania i przełączania prądu. To oszczędza nerwy i zwykle przedłuża życie samej czujki.

Ja najczęściej wybieram MOSFET przy taśmach LED, a przekaźnik wtedy, gdy chcę prostą separację i czytelny styk COM/NO. Jeśli układ ma obsługiwać kilka czujek z różnych stron, nie łączyłbym wyjść przypadkowo równolegle bez przemyślenia logiki sterowania. Właśnie od takiego wyboru zależy, czy instalacja będzie banalna w serwisie, czy zamieni się w wiecznie poprawiany eksperyment.

Co sprawdzić przed pierwszym uruchomieniem

Przed włączeniem zasilania robię krótki przegląd i oszczędzam sobie później szukania błędu w całym układzie. To prosty nawyk, ale przy czujnikach 12 V działa zaskakująco dobrze.

• Czy zasilacz ma dokładnie takie napięcie, jakiego wymaga czujnik i odbiornik.
• Czy suma mocy światła nie przekracza limitu czujki ani wyjścia sterującego.
• Czy przewody są dobrze dokręcone i nie ma przypadkowego zwarcia na listwie lub złączce.
• Czy czujnik patrzy na strefę ruchu, a nie na okno, grzejnik albo ruchome zasłony.
• Czy po starcie układu dałem mu 5-30 s na stabilizację, zanim zacząłem testować reakcję.
• Czy LUX, TIME i SENS są ustawione pod realne warunki, a nie „na środek skali”.

Jeżeli te punkty są odhaczone, 12 V zwykle daje bardzo wygodne i przewidywalne sterowanie światłem. W praktyce wygrywa prostota: poprawny zasilacz, sensowny zapas mocy, właściwe miejsce montażu i jeden dobrze ustawiony czujnik robią większą różnicę niż najbardziej rozbudowany opis na opakowaniu.
