Zasilanie diod LED to jedno z tych podstawowych zagadnień w elektronice, które początkującym może wydawać się skomplikowane, a nawet nieco tajemnicze. W rzeczywistości, zrozumienie kilku kluczowych zasad pozwala na bezpieczne i efektywne wykorzystanie tych wszechstronnych źródeł światła w każdym projekcie. Ten kompleksowy przewodnik ma za zadanie przeprowadzić Cię krok po kroku przez świat zasilania LED, dostarczając praktycznych wskazówek, wzorów i przykładów, które są kluczowe dla każdego hobbysty czy majsterkowicza.
Jak bezpiecznie i poprawnie zasilać diody LED, od podstaw po zaawansowane techniki
- Dioda LED jest elementem sterowanym prądowo – kluczowe jest ograniczenie prądu, a nie tylko napięcia.
- Poznaj dwa kluczowe parametry: napięcie przewodzenia (Vf) i prąd przewodzenia (If), aby uniknąć uszkodzenia diody.
- Najprostsza metoda zasilania to użycie rezystora, którego wartość oblicza się ze wzoru R = (Vs - Vf) / If.
- Łącząc wiele diod, preferuj połączenie szeregowe lub stosuj indywidualne rezystory dla każdej diody w połączeniu równoległym.
- Taśmy LED zasilaj zasilaczami stałonapięciowymi, a diody dużej mocy wymagają profesjonalnych drajwerów stałoprądowych.
- Zawsze sprawdzaj polaryzację diody i napięcie źródła przed podłączeniem.

Dlaczego prawidłowe zasilanie diody LED jest absolutnie kluczowe?
Zrozumienie zasad prawidłowego zasilania diod LED jest absolutnie fundamentalne dla każdego, kto chce z nimi pracować. Nie chodzi tylko o to, żeby dioda zaświeciła, ale żeby świeciła prawidłowo, z optymalną jasnością i, co najważniejsze, żeby służyła nam przez długi czas. Dioda LED jest elementem sterowanym prądowo, co oznacza, że to właśnie prąd przepływający przez nią, a nie samo napięcie, jest kluczowy dla jej działania i żywotności. Zaniedbanie tej zasady to najprostsza droga do szybkiego uszkodzenia.
Błyskawiczna śmierć diody: Co się dzieje po podłączeniu jej wprost do baterii?
Wielu początkujących elektroników, chcąc szybko zobaczyć efekt, podłącza diodę LED bezpośrednio do baterii. Niestety, w większości przypadków kończy się to spektakularnym, choć krótkotrwałym, błyskiem i natychmiastowym uszkodzeniem diody. Dlaczego tak się dzieje? Dioda LED ma bardzo niską rezystancję wewnętrzną, gdy jest włączona. Podłączając ją wprost do źródła napięcia (np. baterii 9V), pozwalamy na przepływ prądu o bardzo wysokim natężeniu, znacznie przekraczającym jej maksymalne dopuszczalne wartości. Ten nadmierny prąd powoduje błyskawiczne przegrzanie struktury półprzewodnikowej diody, co prowadzi do jej nieodwracalnego zniszczenia.
To trochę jak próba nalewania wody z hydrantu do szklanki bez żadnej kontroli – szklanka natychmiast pęknie. Dioda LED potrzebuje "zaworu", który ograniczy przepływ prądu do bezpiecznego poziomu.
To prąd, nie napięcie: Zrozumienie najważniejszej zasady, która chroni Twoje diody
Kluczowa zasada, którą musisz sobie przyswoić, brzmi: dioda LED jest elementem sterowanym prądowo. Oznacza to, że jej jasność i żywotność zależą przede wszystkim od natężenia prądu, który przez nią przepływa. W przeciwieństwie do rezystorów, które "pobierają" prąd zgodnie z prawem Ohma (U=I*R), dioda LED zachowuje się jak zawór jednokierunkowy, który po przekroczeniu pewnego napięcia progowego (napięcia przewodzenia) gwałtownie zmniejsza swoją rezystancję, pozwalając na swobodny przepływ prądu. Jeśli ten prąd nie zostanie w żaden sposób ograniczony, natychmiast osiągnie wartości niszczące diodę.
Dlatego naszym głównym zadaniem przy zasilaniu diody LED jest zapewnienie jej odpowiedniego, stabilnego prądu, a nie tylko odpowiedniego napięcia. Napięcie jest ważne, ale to prąd jest "krwią" diody, którą należy kontrolować.
Dwa parametry, które musisz poznać, zanim cokolwiek podłączysz
Zanim w ogóle pomyślisz o podłączeniu diody LED do jakiegokolwiek źródła zasilania, musisz poznać dwa fundamentalne parametry, które charakteryzują każdą diodę. Są to napięcie przewodzenia (Vf) i prąd przewodzenia (If). Ich znajomość jest absolutnie niezbędna do bezpiecznego i efektywnego projektowania obwodów LED. Bez tych informacji działasz na oślep, ryzykując uszkodzenie komponentów lub uzyskanie niezadowalających rezultatów.Napięcie przewodzenia (Vf): Tajemniczy kod koloru Twojej diody
Napięcie przewodzenia (Vf), zwane również spadkiem napięcia w kierunku przewodzenia, to napięcie, które odkłada się na diodzie, gdy przez nią przepływa prąd i dioda świeci. Jest to wartość charakterystyczna dla danego typu i koloru diody, wynikająca z rodzaju materiału półprzewodnikowego, z którego jest wykonana. Wartość Vf jest stosunkowo stała dla danej diody, niezależnie od prądu, który przez nią płynie (w rozsądnych granicach). Znajomość Vf jest kluczowa do obliczenia wartości rezystora ograniczającego prąd. Poniżej przedstawiam orientacyjne wartości dla najpopularniejszych kolorów diod:
| Kolor diody | Orientacyjne napięcie przewodzenia (Vf) |
|---|---|
| Czerwona | ~1.8-2.2V |
| Zielona/Żółta | ~2.0-2.4V |
| Niebieska/Biała | ~3.0-3.4V |
Prąd przewodzenia (If): Jak jasno może świecić LED, zanim się spali?
Prąd przewodzenia (If) to natężenie prądu, przy którym dioda LED świeci z nominalną jasnością i pracuje w bezpiecznych warunkach. Dla standardowych diod 5mm, które są bardzo popularne w projektach hobbystycznych, typowa wartość If wynosi 20mA (miliamperów). Warto jednak pamiętać, że diody LED zaczynają świecić już przy znacznie niższych prądach, często kilku miliamperach, choć z mniejszą jasnością. Kluczowe jest, aby nigdy nie przekraczać maksymalnego dopuszczalnego prądu przewodzenia, który jest zawsze podany w nocie katalogowej diody. Przekroczenie tej wartości prowadzi do szybkiego przegrzania złącza półprzewodnikowego, co skraca żywotność diody, a w skrajnych przypadkach natychmiast ją niszczy. To właśnie ten parametr będziemy ograniczać za pomocą rezystora.
Gdzie znaleźć te wartości? Krótki przewodnik po notach katalogowych i praktycznych szacunkach
Najbardziej wiarygodnym i precyzyjnym źródłem informacji o parametrach konkretnej diody LED jest jej nota katalogowa (datasheet), dostarczana przez producenta. Znajdziesz tam nie tylko dokładne wartości Vf i If, ale także inne istotne dane, takie jak maksymalny prąd impulsowy, kąt świecenia czy temperatura pracy. Jeśli kupujesz diody od sprawdzonego dostawcy, zawsze staraj się znaleźć ich noty katalogowe.
Jednak w przypadku typowych, ogólnodostępnych diod, zwłaszcza tych kupowanych w zestawach dla hobbystów, często nie mamy dostępu do szczegółowych not. W takich sytuacjach możemy posłużyć się ogólnymi szacunkami, takimi jak te podane w tabeli powyżej. Zawsze jednak zachowaj ostrożność i, jeśli masz wątpliwości, zastosuj nieco niższy prąd przewodzenia (np. 15mA zamiast 20mA), aby zapewnić diodzie dłuższą żywotność. Lepiej, żeby dioda świeciła trochę słabiej, niż żeby spaliła się po kilku minutach.

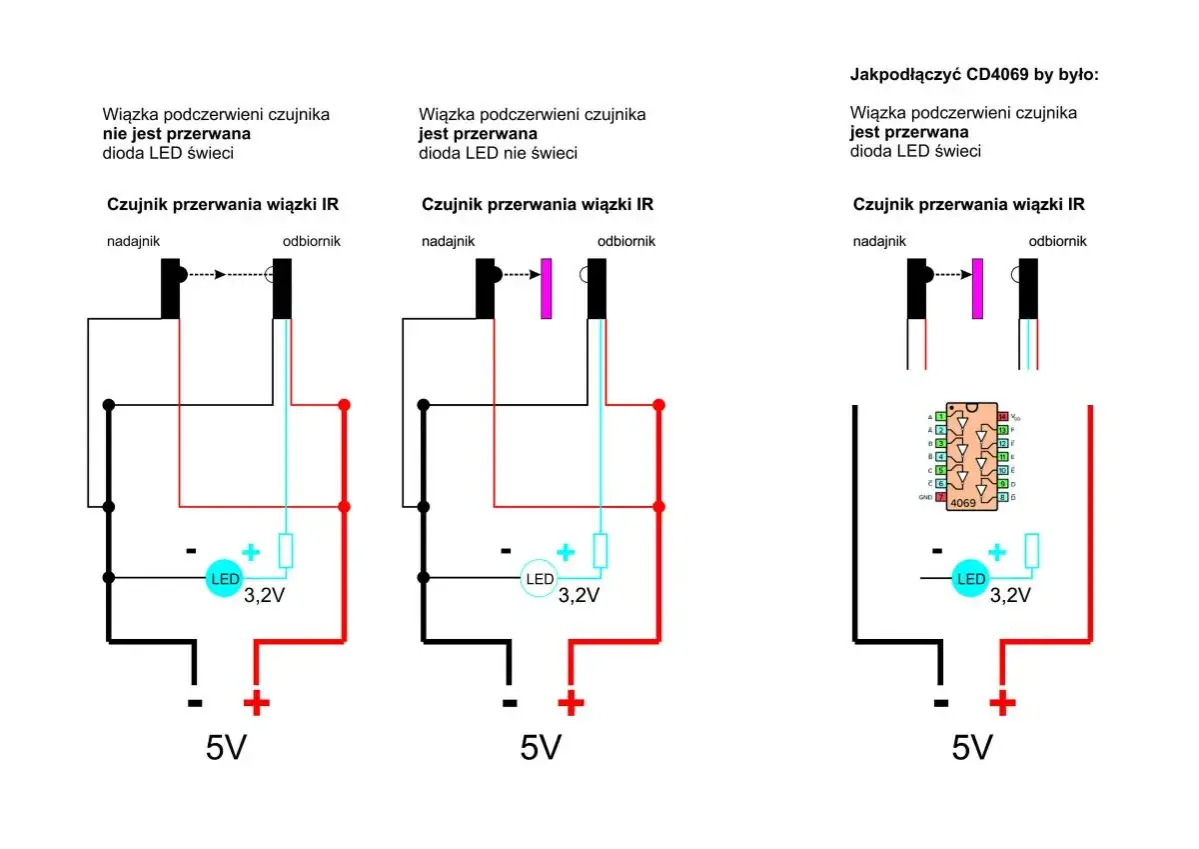

Najprostsza metoda dla każdego: Zasilanie diody z użyciem rezystora
Skoro już wiemy, że dioda LED jest elementem sterowanym prądowo i że musimy ograniczyć prąd, pojawia się pytanie: jak to zrobić? Najprostszą, najpopularniejszą i najbardziej uniwersalną metodą dla pojedynczych diod jest zastosowanie rezystora ograniczającego prąd. Rezystor, włączony szeregowo z diodą, "pochłania" nadmiar napięcia z zasilacza, tym samym ograniczając prąd przepływający przez cały obwód do bezpiecznego poziomu. To właśnie ten "ochroniarz" pozwala diodzie pracować stabilnie i długo.
Magiczny wzór: Jak w 30 sekund obliczyć idealny rezystor do Twojej diody?
Obliczenie wartości rezystora jest prostsze, niż myślisz, i opiera się na dobrze znanym prawie Ohma. Potrzebujemy do tego trzech wartości: napięcia zasilania (Vs), napięcia przewodzenia diody (Vf) i docelowego prądu przewodzenia diody (If). Wzór wygląda następująco:
R = (Vs - Vf) / If
- Vs (Voltage supply): Napięcie źródła zasilania, np. baterii, zasilacza.
- Vf (Voltage forward): Napięcie przewodzenia diody LED (spadek napięcia na diodzie).
- If (Current forward): Docelowy prąd przewodzenia diody LED, wyrażony w amperach (A). Pamiętaj, że jeśli masz wartość w miliamperach (mA), musisz ją podzielić przez 1000, aby otrzymać ampery (np. 20mA = 0.02A).
Wynik obliczeń będzie podany w Ohmach (Ω). Ten wzór to Twój najlepszy przyjaciel przy pracy z diodami LED!
Praktyczny przykład: Podłączamy czerwoną diodę 5mm do zasilacza 12V krok po kroku
Przejdźmy przez konkretny przykład, abyś mógł zobaczyć, jak to działa w praktyce:
-
Zbieramy dane:
- Mamy czerwoną diodę LED 5mm. Zgodnie z naszymi szacunkami, jej napięcie przewodzenia (Vf) wynosi około 2V.
- Chcemy, aby dioda świeciła z nominalną jasnością, więc docelowy prąd przewodzenia (If) ustawiamy na 20mA, co w amperach daje 0.02A.
- Źródłem zasilania jest zasilacz 12V, więc napięcie zasilania (Vs) wynosi 12V.
-
Wykonujemy obliczenia:
- Podstawiamy wartości do wzoru:
R = (Vs - Vf) / If R = (12V - 2V) / 0.02AR = 10V / 0.02AR = 500 Ohm
- Podstawiamy wartości do wzoru:
-
Wybieramy rezystor:
- Otrzymaliśmy wartość 500 Ohm. Rezystory nie występują w każdej możliwej wartości. Musimy wybrać najbliższą dostępną wartość ze standardowego szeregu rezystorów. Najczęściej będą to 470 Ohm lub 510 Ohm. Wybór 470 Ohm spowoduje, że prąd będzie nieco wyższy (dioda jaśniejsza), a 510 Ohm – nieco niższy (dioda ciemniejsza). Zazwyczaj wybieramy wartość, która daje prąd nieco niższy lub równy docelowemu, aby zapewnić bezpieczeństwo diody. W tym przypadku 470 Ohm jest dobrym wyborem, bo 510 Ohm jest mniej popularne.
-
Podłączamy diodę:
- Rezystor podłączamy szeregowo z diodą LED do zasilacza. Pamiętaj o polaryzacji diody: dłuższa nóżka to anoda (+), krótsza to katoda (-). Rezystor nie ma polaryzacji, więc możesz go podłączyć z dowolnej strony.
Jak dobrać moc rezystora, by się nie przegrzewał?
Wartość oporu to nie wszystko. Rezystor, ograniczając prąd, "spala" nadmiar energii w postaci ciepła. Musimy więc dobrać rezystor o odpowiedniej mocy, aby się nie przegrzewał i nie uległ uszkodzeniu. Moc rezystora (P) obliczamy ze wzoru: P = I^2 * R lub P = U * I, gdzie U to spadek napięcia na rezystorze (w naszym przypadku Vs - Vf).
Wracając do naszego przykładu:
- Prąd (I) = 0.02A
- Rezystancja (R) = 500 Ohm
- Spadek napięcia na rezystorze (U) = 10V (12V - 2V)
P = (0.02A)^2 * 500 Ohm = 0.0004 * 500 = 0.2W. Alternatywnie: P = 10V * 0.02A = 0.2W.
Otrzymana wartość to 0.2W. Standardowe rezystory dostępne na rynku mają zazwyczaj moc 0.25W (czyli 1/4W), 0.5W, 1W itd. W naszym przypadku rezystor o mocy 0.25W będzie wystarczający, ponieważ jest większy niż wymagane 0.2W. Zawsze warto wybrać rezystor o mocy nieco wyższej niż obliczona, aby zapewnić margines bezpieczeństwa i uniknąć przegrzewania się elementu.
Jak zasilić całą armię diod? Łączenie szeregowe kontra równoległe
Gdy potrzebujemy zasilić więcej niż jedną diodę LED, stajemy przed wyborem: połączyć je szeregowo czy równolegle? Każda z tych metod ma swoje zalety i wady, a wybór odpowiedniej techniki jest kluczowy dla efektywności i bezpieczeństwa całego układu. Zrozumienie różnic pozwoli Ci zbudować niezawodne oświetlenie, niezależnie od skali projektu.
Połączenie szeregowe: Wydajna metoda na długie łańcuchy świetlne i jej pułapki
W połączeniu szeregowym diody LED są łączone jedna za drugą, tworząc "łańcuch". Prąd przepływający przez pierwszą diodę przepływa również przez drugą, trzecią i tak dalej – oznacza to, że przez wszystkie diody w szeregu płynie ten sam prąd. Napięcia przewodzenia (Vf) poszczególnych diod sumują się. Oznacza to, że aby zasilić szereg diod, potrzebujesz napięcia zasilania (Vs) większego niż suma wszystkich napięć Vf w szeregu.
Główną zaletą połączenia szeregowego jest jego wydajność. Wymaga ono tylko jednego rezystora ograniczającego prąd dla całego szeregu diod, co upraszcza układ i zmniejsza straty mocy. Jest to idealne rozwiązanie dla długich łańcuchów świetlnych, gdzie wszystkie diody mają świecić z tą samą jasnością. Niestety, połączenie szeregowe ma jedną poważną wadę: jeśli jedna dioda w szeregu ulegnie uszkodzeniu (np. przepali się), cały obwód zostanie przerwany i wszystkie pozostałe diody przestaną świecić. To jak lampki choinkowe starego typu – jedna przepalona i cały sznur ciemny.
Połączenie równoległe: Dlaczego każda dioda musi mieć własnego "ochroniarza" w postaci rezystora?
W połączeniu równoległym diody LED są łączone "obok siebie", bezpośrednio do źródła zasilania. W tym przypadku napięcie na każdej diodzie jest takie samo, ale prąd dzieli się między nie. Intuicyjnie mogłoby się wydawać, że wystarczy jeden rezystor na początku, a prąd rozdzieli się równo. Niestety, to pułapka!
Drobne różnice produkcyjne między diodami, nawet tego samego typu i koloru, powodują, że ich napięcia przewodzenia (Vf) mogą się nieznacznie różnić. W połączeniu równoległym bez indywidualnych rezystorów, dioda z najniższym Vf "przyciągnie" do siebie większość prądu, co doprowadzi do jej szybkiego przegrzania i uszkodzenia, a pozostałe diody będą świecić słabiej lub wcale. Dlatego, aby prawidłowo połączyć diody równolegle, każda gałąź z diodą musi mieć swój własny, indywidualny rezystor ograniczający prąd. To zapewnia, że każda dioda otrzymuje odpowiedni prąd, niezależnie od drobnych różnic w jej parametrach. Jest to mniej efektywne pod względem liczby komponentów i strat mocy, ale zapewnia większą niezawodność – uszkodzenie jednej diody nie wpływa na pozostałe.
Najczęstsze błędy przy łączeniu wielu diod i jak ich unikać
Moje doświadczenie pokazuje, że najczęstsze błędy przy łączeniu wielu diod wynikają z niezrozumienia ich charakterystyki prądowej. Przede wszystkim, nigdy nie łącz diod równolegle z jednym wspólnym rezystorem – to przepis na katastrofę, jak już wspomniałem. Kolejnym błędem jest próba wpięcia zbyt wielu diod w szereg do zasilacza o zbyt niskim napięciu. Pamiętaj, że suma napięć Vf wszystkich diod w szeregu musi być niższa niż napięcie zasilania, aby rezystor miał co "pochłonąć" i mógł skutecznie ograniczyć prąd.
Aby unikać tych problemów, zawsze dokładnie planuj swój obwód. Jeśli masz wysokie napięcie zasilania, preferuj połączenie szeregowe, aby zminimalizować liczbę rezystorów i poprawić efektywność. Jeśli musisz użyć połączenia równoległego (np. z powodu niskiego napięcia zasilania lub potrzeby niezależności diod), zawsze stosuj indywidualne rezystory dla każdej diody. Zawsze też sprawdzaj parametry swoich diod, a w razie wątpliwości, obliczaj rezystory dla nieco niższego prądu, aby zapewnić sobie margines bezpieczeństwa.
Zasilanie taśm LED: Odkrywamy sekrety zasilaczy stałonapięciowych
Taśmy LED to niezwykle popularne rozwiązanie oświetleniowe, które w ostatnich latach zrewolucjonizowało sposób, w jaki myślimy o dekoracji i funkcjonalnym oświetleniu. Ich zasilanie różni się jednak od zasilania pojedynczych diod. Taśmy LED są zazwyczaj projektowane w taki sposób, że mają już wbudowane rezystory ograniczające prąd dla poszczególnych sekcji diod. Oznacza to, że nie musisz martwić się obliczaniem rezystorów dla każdej diody – wystarczy, że dostarczysz im stabilne napięcie. Do tego celu służą zasilacze stałonapięciowe.
12V czy 24V? Które napięcie jest lepsze dla Twojego projektu z taśmą LED?
Na rynku dominują taśmy LED zasilane napięciem 12V lub 24V. Wybór między nimi zależy od Twojego projektu. Taśmy 12V są bardzo powszechne i łatwo dostępne, a zasilacze 12V są szeroko stosowane w wielu aplikacjach. Jednakże, jeśli planujesz dłuższe odcinki taśmy (np. powyżej 5 metrów), taśmy 24V są często bardziej efektywne. Dlaczego? Przy tym samym prądzie, wyższe napięcie oznacza mniejsze spadki napięcia na długości taśmy, co przekłada się na bardziej równomierną jasność na całej długości i mniejsze straty energii. W przypadku taśm 12V na długich odcinkach możesz zauważyć, że koniec taśmy świeci słabiej niż początek. Dla krótszych odcinków i prostych instalacji, 12V jest w zupełności wystarczające.Obliczanie mocy zasilacza: Prosty rachunek, który gwarantuje stabilność oświetlenia
Aby dobrać odpowiedni zasilacz stałonapięciowy do taśmy LED, musisz znać jej moc. Informacja ta jest zazwyczaj podana na opakowaniu taśmy lub w jej specyfikacji technicznej, często w watach na metr (np. 4.8W/m, 9.6W/m). Obliczenie wymaganej mocy zasilacza jest proste:
Moc zasilacza = (Moc taśmy na metr * Długość taśmy w metrach) * 1.2
Współczynnik 1.2 oznacza dodanie 20% zapasu mocy, o czym zaraz opowiem. Na przykład, jeśli masz 5 metrów taśmy o mocy 9.6W/m, obliczenia wyglądają tak: (9.6W/m * 5m) * 1.2 = 48W * 1.2 = 57.6W. Potrzebujesz więc zasilacza o mocy co najmniej 57.6W.
Dlaczego zawsze warto dodać 20% zapasu mocy do zasilacza?
Zauważyłeś, że w poprzednim wzorze dodałem "magiczny" współczynnik 1.2, czyli 20% zapasu mocy. To niezwykle ważna zasada, której zawsze przestrzegam w swoich projektach. Dodanie zapasu mocy (zazwyczaj 10-20%) do obliczonej wartości jest kluczowe z kilku powodów:
- Zapobieganie przegrzewaniu się: Zasilacz pracujący na granicy swoich możliwości będzie się mocno nagrzewał, co znacznie skraca jego żywotność.
- Stabilność pracy: Zasilacz z zapasem mocy pracuje w bardziej komfortowych warunkach, co przekłada się na stabilniejsze napięcie wyjściowe i lepszą jakość światła.
- Dłuższa żywotność: Obciążanie zasilacza poniżej jego maksymalnej mocy znacząco wydłuża jego bezawaryjną pracę.
- Margines na wahania: Zapewnia margines na ewentualne wahania napięcia w sieci czy niewielkie niedokładności w specyfikacji taśmy.
Według danych Forbot.pl, niedoszacowanie mocy zasilacza jest jednym z najczęstszych błędów prowadzących do jego awarii. Zawsze lepiej mieć zasilacz z lekkim zapasem mocy niż taki, który będzie pracował na 100% swoich możliwości.
Zasilacz modułowy, wtyczkowy czy hermetyczny? Przewodnik po rodzajach i ich zastosowaniach
Zasilacze stałonapięciowe występują w różnych formach, a wybór odpowiedniego typu zależy od miejsca montażu i warunków pracy:- Zasilacze wtyczkowe: To małe, kompaktowe zasilacze, które podłącza się bezpośrednio do gniazdka elektrycznego. Są idealne do prostych, niewielkich instalacji, np. do zasilania krótkiego odcinka taśmy pod półką czy pojedynczych lamp. Ich zaletą jest łatwość montażu i brak konieczności ukrywania.
- Zasilacze modułowe (ażurowe): To większe, często metalowe obudowy z otworami wentylacyjnymi, przeznaczone do montażu w szafkach, puszkach instalacyjnych lub innych miejscach, gdzie są chronione przed wilgocią i uszkodzeniami mechanicznymi. Są stosowane w większych instalacjach, gdzie potrzeba większej mocy i stabilności. Wymagają odpowiedniego chłodzenia.
- Zasilacze hermetyczne (wodoodporne): Charakteryzują się szczelną obudową (często z aluminium lub tworzywa sztucznego), która chroni elektronikę przed wilgocią, kurzem i zmiennymi warunkami atmosferycznymi. Są niezbędne do zastosowań zewnętrznych, w łazienkach, kuchniach czy innych miejscach o podwyższonej wilgotności. Ich stopień ochrony IP (Ingress Protection) informuje o odporności na wodę i pył.

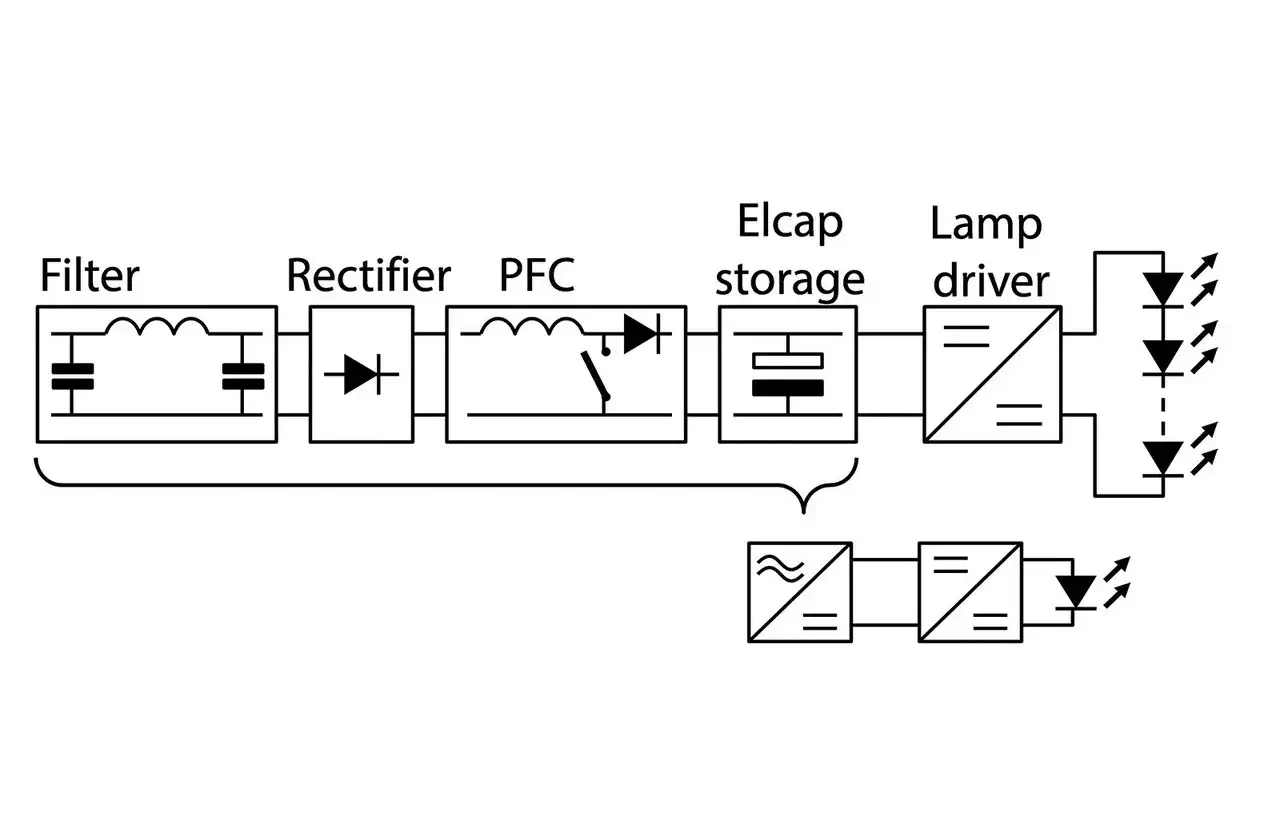

Dla profesjonalistów: Kiedy potrzebujesz zasilacza stałoprądowego (drivera LED)?
Choć rezystory i zasilacze stałonapięciowe są wystarczające dla większości prostych zastosowań, w bardziej zaawansowanych projektach, zwłaszcza tych wykorzystujących diody dużej mocy (tzw. Power LED), niezastąpione stają się zasilacze stałoprądowe, zwane również drajwerami LED. To rozwiązanie, które przenosi zasilanie diod na wyższy, bardziej profesjonalny poziom.
Czym jest driver LED i dlaczego jest niezbędny dla diod dużej mocy?
Driver LED to specjalistyczny zasilacz, który, w przeciwieństwie do zasilacza stałonapięciowego, zapewnia na wyjściu prąd o stałej, określonej wartości (np. 350mA, 700mA, 1000mA), niezależnie od zmian napięcia zasilania czy liczby podłączonych diod (w określonym zakresie). Driver LED dynamicznie dostosowuje napięcie wyjściowe do sumy napięć przewodzenia podłączonych diod, tak aby utrzymać stały prąd. Jest to absolutnie niezbędne dla diod dużej mocy (Power LED), które są niezwykle wrażliwe na wahania prądu. Nawet niewielkie zmiany prądu mogą drastycznie wpłynąć na ich żywotność, jasność i barwę światła. Driver LED gwarantuje optymalne i stabilne warunki pracy, maksymalizując żywotność i efektywność tych diod.
Jak czytać etykietę zasilacza stałoprądowego i dopasować go do diody?
Etykieta drajwera LED dostarcza kluczowych informacji, które musisz umieć interpretować, aby prawidłowo dopasować go do swoich diod. Zwróć uwagę na następujące parametry:
- Prąd wyjściowy (Output Current): To najważniejszy parametr, podawany w miliamperach (mA) lub amperach (A), np. 350mA, 700mA. Musi on być zgodny z nominalnym prądem przewodzenia Twojej diody lub szeregu diod.
- Zakres napięcia wyjściowego (Output Voltage Range): Podawany jako zakres, np. DC 3-12V, DC 12-24V. Suma napięć przewodzenia wszystkich diod podłączonych szeregowo musi mieścić się w tym zakresie. Jeśli podłączysz zbyt mało diod (suma Vf będzie za niska) lub zbyt wiele (suma Vf będzie za wysoka), driver nie będzie działał prawidłowo.
- Moc wyjściowa (Output Power): Podawana w watach (W). Całkowita moc pobierana przez diody nie może przekraczać tej wartości.
Aby dopasować drajwer, najpierw zsumuj napięcia przewodzenia wszystkich diod, które chcesz połączyć szeregowo (np. 3 diody białe: 3 * 3.2V = 9.6V). Następnie wybierz drajwer o odpowiednim prądzie wyjściowym (np. 350mA dla diod 1W) i upewnij się, że suma napięć mieści się w jego zakresie napięcia wyjściowego (np. 9.6V mieści się w zakresie 3-12V). To zapewni prawidłową pracę i długą żywotność Twojego oświetlenia LED.
Twoja checklista bezpiecznego zasilania LED: O tym musisz pamiętać
Podsumowując naszą podróż przez świat zasilania diod LED, przygotowałem dla Ciebie krótką checklistę. To zbiór najważniejszych zasad, o których musisz pamiętać przy każdym projekcie z diodami, aby zapewnić im długie i bezproblemowe działanie. Trzymaj się tych wskazówek, a unikniesz wielu frustracji i uszkodzeń.
Sprawdź polaryzację: Jak nie pomylić anody z katodą?
To podstawowa, ale często pomijana zasada. Dioda LED jest elementem polaryzowanym, co oznacza, że prąd może przez nią płynąć tylko w jednym kierunku. Musisz prawidłowo podłączyć anodę (+) do plusa źródła zasilania i katodę (-) do minusa. Jak rozpoznać? Zazwyczaj dłuższa nóżka diody to anoda, a krótsza to katoda. Dodatkowo, na obudowie diody często znajduje się spłaszczenie lub ścięcie, które wskazuje katodę. Co się stanie, jeśli pomylisz polaryzację? Nic strasznego – dioda po prostu nie zaświeci, ale nie zostanie uszkodzona. Po prostu odwróć ją i będzie działać.
Zawsze używaj rezystora (lub odpowiedniego zasilacza)!
To najważniejsza lekcja z tego artykułu: zawsze musisz ograniczyć prąd płynący przez diodę LED. Niezależnie od tego, czy używasz pojedynczej diody, taśmy LED czy diod dużej mocy, zawsze musisz zastosować odpowiedni element ograniczający prąd. Może to być rezystor (dla pojedynczych diod), zasilacz stałonapięciowy (dla taśm LED z wbudowanymi rezystorami) lub profesjonalny drajwer stałoprądowy (dla diod Power LED). Nigdy nie podłączaj diody LED bezpośrednio do źródła napięcia bez żadnego ograniczenia!
Przeczytaj również: Zasilacz LED z pilotem - jak wybrać, podłączyć i rozwiązać problemy?
Zmierz napięcie źródła przed podłączeniem – nie ufaj etykietom
Ostatnia, ale równie ważna wskazówka: zawsze zmierz rzeczywiste napięcie swojego źródła zasilania za pomocą multimetru, zanim podłączysz do niego diody LED. Napięcie nominalne podane na etykiecie zasilacza (np. "12V") może różnić się od rzeczywistego napięcia wyjściowego, zwłaszcza pod obciążeniem. To samo dotyczy baterii, których napięcie spada w miarę rozładowywania. Precyzyjna znajomość napięcia zasilania jest kluczowa do prawidłowego obliczenia wartości rezystora i zapewnienia optymalnych warunków pracy dla Twoich diod LED.
