Ten artykuł to kompleksowy przewodnik, który pomoże Ci raz na zawsze rozwiązać problem nierównomiernego świecenia taśm LED, spowodowany spadkiem napięcia. Dowiesz się, dlaczego długie odcinki taśm LED tracą jasność i kolor, a przede wszystkim – jak skutecznie temu zaradzić, stosując zasilanie dwustronne. Przygotuj się na praktyczne wskazówki, schematy podłączenia i porady dotyczące doboru komponentów, które pozwolą Ci cieszyć się idealnie równomiernym oświetleniem.

Dlaczego Twoja taśma LED świeci nierówno? Poznaj wroga nr 1: spadek napięcia

Kiedy instaluję oświetlenie LED, jednym z najczęściej spotykanych problemów, który psuje cały efekt wizualny, jest nierównomierne świecenie taśmy. Winowajcą jest tu zjawisko, które nazywamy spadkiem napięcia. Jest to naturalna konsekwencja wynikająca z rezystancji, czyli oporu, ścieżek miedzianych na taśmie LED. Im dłuższy odcinek taśmy i im większy pobór prądu, tym spadek napięcia staje się bardziej zauważalny. Konsekwencje są niestety widoczne gołym okiem: diody na końcu taśmy świecą znacznie słabiej, a czasem nawet zmieniają swój odcień – na przykład białe światło może stać się nieprzyjemnie żółtawe.

Czym jest spadek napięcia i dlaczego psuje efekt wizualny?

Spadek napięcia to zjawisko fizyczne, które nieuchronnie występuje w każdym przewodniku, a więc także w cienkich ścieżkach miedzianych, z których zbudowana jest taśma LED. Wyobraź sobie, że prąd elektryczny musi pokonać pewien opór, płynąc przez te ścieżki. Im dłuższa droga, tym więcej "siły" (napięcia) traci po drodze. Oznacza to, że im dalej od źródła zasilania, tym niższe napięcie dociera do poszczególnych diod. To bezpośrednio wpływa na ich jasność – diody zasilane niższym napięciem świecą słabiej. Co więcej, w przypadku taśm RGB lub CCT, spadek napięcia może wpłynąć na balans kolorów, prowadząc do nieestetycznej zmiany barwy światła na końcu paska. Dla mnie, jako osoby ceniącej estetykę oświetlenia, jest to problem, który zawsze staram się eliminować.

Od teorii do praktyki: jak rezystancja ścieżek miedzianych wpływa na jasność diod?

Rezystancja ścieżek miedzianych na taśmie LED powoduje, że część energii elektrycznej, zamiast zasilać diody i zamieniać się w światło, jest zamieniana na ciepło. Jest to nieefektywne i prowadzi do wspomnianego spadku napięcia. Im dłuższa ścieżka, tym większy opór i większa utrata napięcia. W praktyce wygląda to tak, że diody znajdujące się blisko punktu zasilania otrzymują pełne napięcie i świecą z maksymalną jasnością. Natomiast te, które są na końcu taśmy, otrzymują już znacznie niższe napięcie, co skutkuje ich słabszym świeceniem. To właśnie ten efekt "schodkowy" w jasności jest najbardziej irytujący i widoczny.

Widoczne objawy problemu: od słabszego światła po zmianę koloru na końcu paska

Jak rozpoznać, że problem spadku napięcia dotyczy Twojej instalacji? Objawy są zazwyczaj bardzo wyraźne. Po pierwsze, zauważysz wyraźną różnicę w jasności między początkiem a końcem taśmy – diody na początku będą świecić intensywniej, a te na końcu będą wyraźnie przygaszone. Po drugie, w miarę oddalania się od punktu zasilania, światło będzie stopniowo tracić na intensywności. Najbardziej problematyczne jest jednak to, że w przypadku taśm wielokolorowych lub z regulowaną temperaturą barwową, może wystąpić zmiana barwy światła. Na przykład, jeśli masz taśmę emitującą ciepłą biel, na końcu może ona przybrać bardziej żółtawy odcień, a zimna biel może stać się lekko niebieskawa lub nawet zielonkawa. To wszystko psuje zamierzony efekt i sprawia, że oświetlenie wygląda po prostu źle.

Zasilanie dwustronne – złoty standard dla długich odcinków LED

Skoro już wiemy, co jest przyczyną problemu, czas na skuteczne rozwiązanie. Zasilanie dwustronne to moim zdaniem złoty standard w walce ze spadkiem napięcia na długich odcinkach taśm LED. Metoda ta polega na doprowadzeniu zasilania do obu końców taśmy, co pozwala na znacznie bardziej równomierne rozprowadzenie prądu na całej jej długości i minimalizację różnic w jasności. To proste, a jednocześnie niezwykle efektywne podejście, które pozwala cieszyć się jednolitym i estetycznym światłem.

Kiedy zasilanie z jednej strony to za mało? Konkretne limity długości dla taśm 12V i 24V

Nie każda instalacja wymaga zasilania dwustronnego. Istnieją pewne limity długości, po przekroczeniu których zasilanie jednostronne staje się po prostu niewystarczające. Zgodnie z moimi doświadczeniami i ogólnie przyjętymi standardami, bezpieczna długość dla zasilania jednostronnego to 5 metrów dla taśm 12V oraz 10 metrów dla taśm 24V. Przekroczenie tych wartości niemal gwarantuje widoczny spadek napięcia. W takich sytuacjach zastosowanie zasilania dwustronnego jest nie tylko zalecane, ale często wręcz konieczne, aby osiągnąć zadowalający efekt. Pamiętaj, że lepiej zapobiegać niż później poprawiać.

Jak działa zasilanie z obu stron? Prosta zasada wyrównywania potencjału

Mechanizm działania zasilania dwustronnego jest zaskakująco prosty i opiera się na zasadzie wyrównywania potencjału. Dzięki doprowadzeniu napięcia z obu kierunków, prąd elektryczny płynie jednocześnie od początku i od końca taśmy, spotykając się w jej środku. To powoduje, że najniższa wartość napięcia występuje w centralnym punkcie taśmy. Jednakże, co najważniejsze, różnice napięcia na całej długości są znacznie mniejsze niż w przypadku zasilania jednostronnego. W efekcie, diody na całej długości taśmy otrzymują bardziej zbliżone wartości napięcia, co przekłada się na równomierne i jednolite świecenie. To trochę jak z dwoma pompami wodnymi, które napełniają rurę z obu stron – woda szybciej i równiej dociera do każdego punktu.

Porównanie metod: dwustronne, centralne czy równoległe – które rozwiązanie jest dla Ciebie najlepsze?

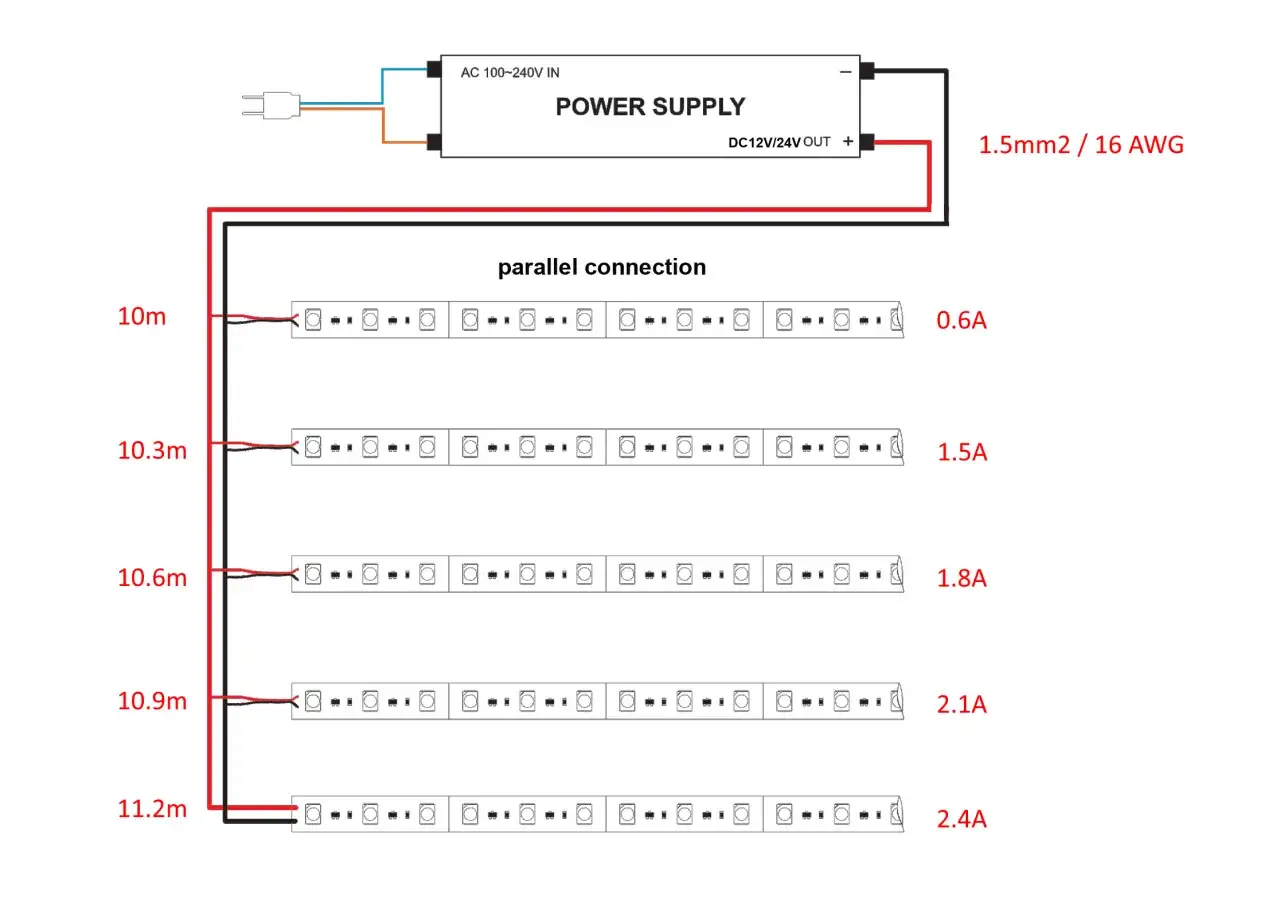

Zasilanie dwustronne to nie jedyna metoda radzenia sobie ze spadkiem napięcia, choć często najprostsza dla pojedynczych długich odcinków. Warto znać też inne opcje. Możemy zastosować zasilanie centralne, gdzie zasilanie doprowadzamy do środka taśmy. Wtedy spadek napięcia rozkłada się symetrycznie na obie strony od środka. Inną metodą jest stosowanie połączeń równoległych, co oznacza podłączenie kilku krótszych odcinków taśmy bezpośrednio do zasilacza, każdy własnymi przewodami. Ta metoda jest idealna, gdy mamy wiele krótszych segmentów, które chcemy zasilić z jednego źródła. Każde z tych rozwiązań ma swoje zalety i wady, a wybór zależy od specyfiki instalacji. Dla pojedynczych, długich odcinków taśmy, zasilanie dwustronne jest często najprostszym i najbardziej efektywnym rozwiązaniem, które polecam w pierwszej kolejności.

Instrukcja krok po kroku: Jak prawidłowo podłączyć taśmę LED z dwóch stron?

Przejdźmy teraz do konkretów. Prawidłowe podłączenie taśmy LED z dwóch stron nie jest skomplikowane, ale wymaga precyzji i uwagi do szczegółów. Poniżej przedstawiam szczegółową instrukcję, która pomoże Ci uniknąć błędów i cieszyć się idealnie świecącą taśmą.

Niezbędne narzędzia i akcesoria: od lutownicy po złączki

Zanim przystąpisz do pracy, upewnij się, że masz pod ręką wszystkie niezbędne narzędzia i akcesoria. Oto lista, co będzie Ci potrzebne:

• Taśma LED: Oczywiście, główny bohater naszej instalacji.
• Zasilacz: O odpowiedniej mocy i napięciu, o czym powiemy więcej później.
• Przewody dwużyłowe: O odpowiednim przekroju, do doprowadzenia zasilania.
• Lutownica i cyna: Jeśli zdecydujesz się na metodę lutowania.
• Złączki kablowe: Jeśli preferujesz metodę bezlutową.
• Nożyczki lub szczypce: Do cięcia przewodów i taśmy.
• Ściągacz izolacji: Do precyzyjnego usuwania izolacji z przewodów.
• Opcjonalnie koszulki termokurczliwe: Do zabezpieczenia miejsc lutowania.
• Opcjonalnie miernik uniwersalny (multimetr): Do sprawdzenia poprawności połączeń i biegunowości.

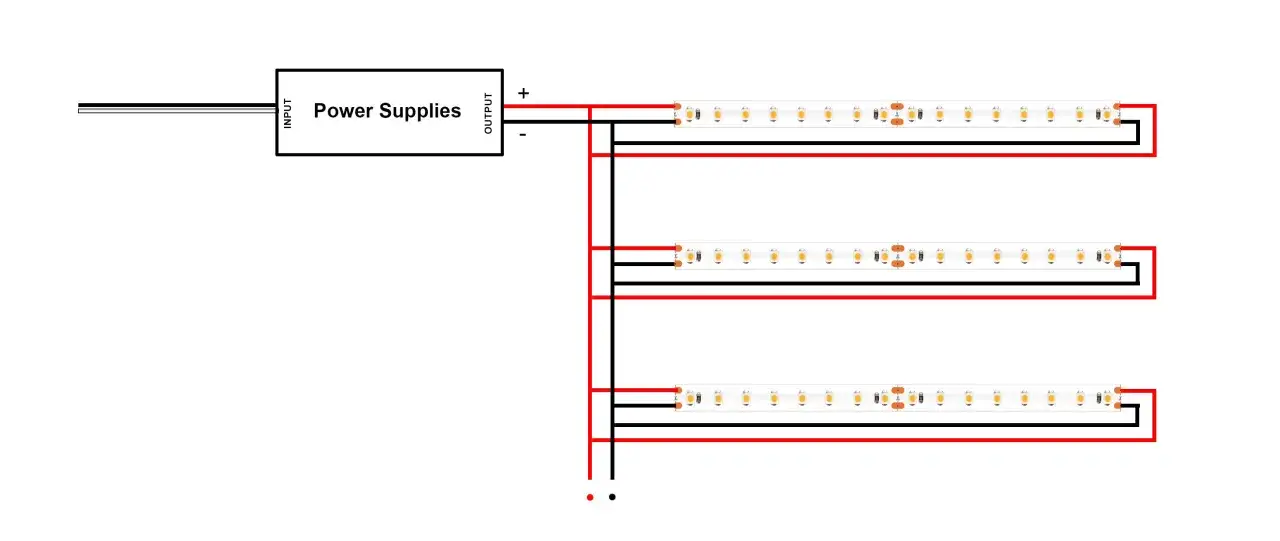

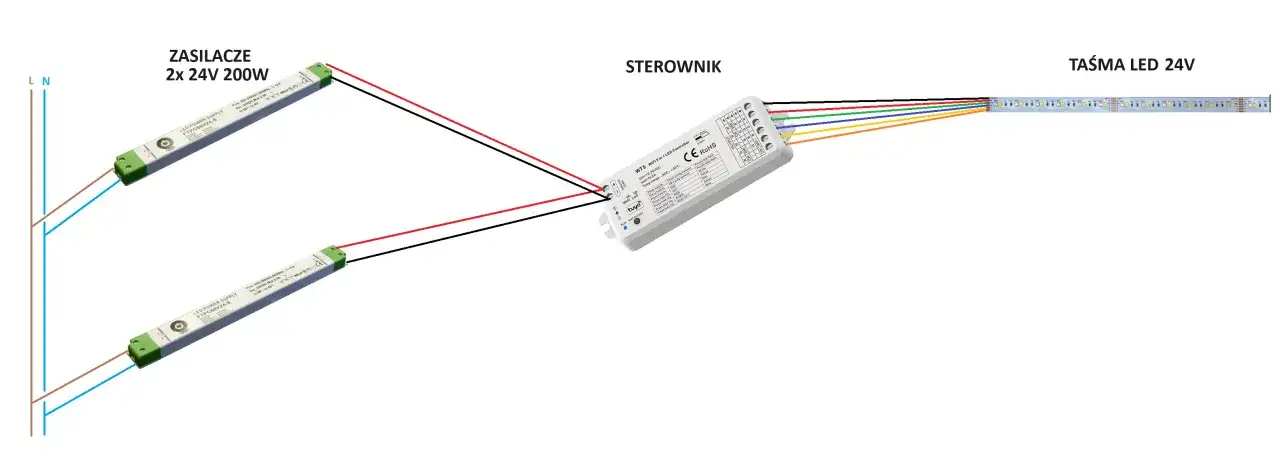

Schemat podłączenia do jednego zasilacza – jak uniknąć kosztownych błędów?

Ogólny schemat podłączenia jest prosty: z jednego zasilacza wychodzą dwie pary przewodów – jedna para to plus (+) i minus (-). Jedna para jest podłączana do początku taśmy, a druga para – do końca taśmy. Kluczowe jest, aby obie pary przewodów były podłączone do tych samych wyjść (+ i -) zasilacza. To oznacza, że zasilacz ma jeden zestaw wyjść, do którego podłączasz dwa "rozgałęzienia" przewodów, które następnie biegną do obu końców taśmy. Zawsze zwracam uwagę na to, aby przewody były poprowadzone w sposób estetyczny i bezpieczny, unikając plątaniny i ryzyka uszkodzenia izolacji. Wizualny schemat jest tu kluczowy dla zrozumienia, więc w praktyce zawsze posiłkuję się rysunkiem, aby upewnić się, że wszystko jest jasne.

Metoda 1: Lutowanie przewodów do końcówki taśmy – poradnik dla precyzyjnych

Lutowanie to najbardziej niezawodna metoda połączenia, którą osobiście preferuję. Wymaga jednak pewnych umiejętności i odpowiednich narzędzi. Oto jak to zrobić:

1. Przygotowanie taśmy: Ostrożnie oczyść pola lutownicze (miedziane punkty oznaczone + i -) na początku i końcu taśmy. Upewnij się, że są suche i wolne od kurzu.
2. Przygotowanie przewodów: Odizoluj końcówki przewodów na długość około 5-10 mm. Staraj się nie uszkodzić pojedynczych drucików w przewodzie.
3. Cynowanie: Pokryj cienką warstwą cyny zarówno końcówki przewodów, jak i pola lutownicze na taśmie. To ułatwi późniejsze lutowanie i zapewni solidne połączenie.
4. Lutowanie: Przylutuj przewody do odpowiednich pól na taśmie, pamiętając o biegunowości (+ do + i - do -). Zacznij od jednego końca taśmy, a następnie powtórz proces na drugim końcu. Upewnij się, że połączenia są solidne, a cyna dobrze rozpłynęła się po polach. Sprawdź, czy nie ma zwarć między polami + i -.
5. Izolacja: Zabezpiecz miejsca lutowania koszulkami termokurczliwymi (najlepiej) lub dobrej jakości taśmą izolacyjną. To ochroni połączenia przed uszkodzeniami mechanicznymi i zwarciami.

Metoda 2: Użycie złączek kablowych – szybka i łatwa alternatywa dla nielutujących

Jeśli nie czujesz się pewnie z lutownicą lub po prostu szukasz szybszego rozwiązania, złączki kablowe są doskonałą alternatywą. Na rynku dostępne są różne typy złączek, ale zasada działania jest podobna:

1. Przygotowanie taśmy: Upewnij się, że końcówki taśmy są czyste i suche. W przypadku niektórych złączek konieczne może być delikatne usunięcie warstwy silikonu (jeśli taśma jest wodoodporna) z pól lutowniczych.
2. Przygotowanie przewodów: Odizoluj końcówki przewodów na długość wskazaną przez producenta złączek. Zbyt długa lub zbyt krótka izolacja może skutkować słabym połączeniem.
3. Podłączenie złączek: Włóż końcówki taśmy i przewodów do odpowiednich otworów w złączkach. Zawsze zwracaj uwagę na biegunowość (+/-) – to absolutnie kluczowe!
4. Zaciskanie: Zamknij złączki, upewniając się, że połączenie jest stabilne i bezpieczne. Większość złączek ma mechanizm zatrzaskowy, który solidnie trzyma taśmę i przewody.

Kluczowe jest zachowanie biegunowości (+/-) – na co zwrócić szczególną uwagę?

Niezależnie od wybranej metody, absolutnie kluczowe jest zachowanie prawidłowej biegunowości (plus do plusa, minus do minusa) na każdym etapie podłączania. Pomyłka w biegunowości może skutkować nie tylko brakiem świecenia taśmy, ale w niektórych przypadkach nawet jej trwałym uszkodzeniem lub uszkodzeniem zasilacza. Zawsze zalecam podwójne sprawdzenie biegunowości na zasilaczu (zazwyczaj oznaczone na obudowie) i na taśmie LED (oznaczenia + i - na polach lutowniczych) przed wykonaniem jakichkolwiek połączeń. Jeśli masz multimetr, możesz nim sprawdzić napięcie i biegunowość na wyjściu zasilacza – to dodatkowe zabezpieczenie przed kosztownymi błędami.

Dobór kluczowych komponentów – co musisz wiedzieć przed zakupem?

Sukces instalacji oświetlenia LED zależy nie tylko od prawidłowego podłączenia, ale także od odpowiedniego doboru komponentów. Niewłaściwie dobrany zasilacz czy przewody mogą zniweczyć cały wysiłek włożony w dwustronne zasilanie. Skupmy się na tym, co jest najważniejsze.

Jak obliczyć moc zasilacza? Zasada dodawania 20% zapasu mocy

Na przykład, jeśli masz taśmę o mocy 10W/metr i potrzebujesz 6 metrów, obliczenie wygląda tak: (10W/m * 6m) * 1.2 = 60W * 1.2 = 72W. W takim przypadku powinieneś wybrać zasilacz o mocy co najmniej 75W, a najlepiej 100W, jeśli taki jest dostępny. Dodanie 10-20% zapasu mocy jest kluczowe dla stabilnej pracy zasilacza i jego długiej żywotności, zapobiegając jego przeciążeniu i przegrzewaniu się.

Taśma 12V czy 24V? Która jest lepszym wyborem przy długich instalacjach i dlaczego?

To bardzo ważne pytanie, zwłaszcza przy planowaniu długich instalacji. Moje doświadczenie jasno wskazuje, że taśmy 24V są znacznie lepszym wyborem dla dłuższych odcinków. Dlaczego? Przy tej samej mocy (np. 10W/metr), taśma 24V pobiera dwukrotnie niższy prąd niż taśma 12V. Mniejszy prąd oznacza mniejsze straty napięcia na przewodach zasilających oraz, co równie ważne, na samych ścieżkach taśmy. Przekłada się to na bardziej równomierne świecenie i znacznie mniejsze ryzyko wystąpienia widocznych spadków napięcia. Zgodnie z e-led.pl, taśmy 24V są mniej podatne na spadki napięcia, co potwierdza moją praktykę. Jeśli planujesz instalację powyżej 5 metrów, zdecydowanie rozważ taśmę 24V.

Grubość ma znaczenie: Jak dobrać odpowiedni przekrój przewodów zasilających?

Nie tylko taśma, ale także przewody zasilające mogą być źródłem spadków napięcia. Wiele osób o tym zapomina! Im dłuższe przewody i im większy prąd przez nie płynie, tym grubszy powinien być ich przekrój. Cienkie przewody mają wyższą rezystancję, co prowadzi do strat energii i spadku napięcia jeszcze zanim prąd dotrze do taśmy. Oto ogólne wytyczne, które stosuję:

• Dla małych obciążeń i krótkich odcinków (do 2-3m): 0.5 mm²
• Dla średnich obciążeń i dłuższych odcinków (do 5m): 0.75 mm²
• Dla większych obciążeń i długich odcinków (powyżej 5m): 1.0 mm² lub więcej. W niektórych przypadkach, przy bardzo długich przewodach i dużej mocy, może być konieczne użycie przewodów o przekroju 1.5 mm² lub nawet 2.5 mm².

Pamiętaj, że niedostatecznie grube przewody mogą całkowicie niwelować korzyści płynące z dwustronnego zasilania taśmy, ponieważ spadek napięcia nastąpi już na etapie doprowadzenia prądu do taśmy.

Najczęstsze błędy przy montażu i jak ich unikać

Nawet najlepsze intencje i wiedza teoretyczna mogą zostać zaprzepaszczone przez proste błędy montażowe. Przez lata pracy z oświetleniem LED zauważyłem kilka powtarzających się pomyłek, których można łatwo uniknąć. Oto one:

Błąd #1: Łączenie szeregowe zbyt długich odcinków – dlaczego to nigdy nie działa?

To jeden z najpoważniejszych błędów, który widzę. Niektórzy, chcąc zaoszczędzić na przewodach, łączą ze sobą kilka długich odcinków taśmy LED szeregowo, czyli jeden za drugim. W takim układzie napięcie sumuje się, ale prąd pozostaje ten sam. Efekt? Drastyczny spadek napięcia na kolejnych odcinkach, co prowadzi do bardzo nierównomiernego świecenia – pierwszy odcinek świeci jasno, a każdy kolejny coraz słabiej, aż do całkowitego wygaszenia. Taśmy LED zawsze powinny być łączone równolegle do zasilacza, zwłaszcza jeśli są to długie odcinki. Każdy odcinek powinien mieć swoje własne doprowadzenie zasilania (lub być częścią układu dwustronnego zasilania), aby zapewnić równomierne rozłożenie prądu.

Błąd #2: Zbyt słaby zasilacz – czym grozi przeciążenie systemu?

Użycie zasilacza o zbyt małej mocy to przepis na katastrofę. Zasilacz, pracując pod ciągłym obciążeniem bliskim jego maksymalnej wydajności, będzie się przegrzewał, co skróci jego żywotność, a w skrajnych przypadkach może prowadzić do jego przedwczesnego uszkodzenia, a nawet ryzyka pożaru. Objawy zbyt słabego zasilacza to migotanie taśmy, niestabilne działanie, a także nadmierne nagrzewanie się samego zasilacza. Dlatego tak ważne jest, aby zawsze stosować zasadę dodawania 10-20% zapasu mocy, o której wspominałem wcześniej. To niewielki koszt, który zapewnia bezpieczeństwo i długotrwałe, bezproblemowe działanie instalacji.

Przeczytaj również: Ledy w ścianie - marzysz? Zobacz, jak je zamontować

Błąd #3: Cienkie przewody na długich dystansach – ukryty winowajca spadków napięcia

Nawet jeśli zasilacz jest odpowiednio dobrany, a taśma zasilana dwustronnie, to zbyt cienkie przewody doprowadzające zasilanie z zasilacza do taśmy mogą stać się ukrytym winowajcą spadków napięcia. Przewody te, podobnie jak ścieżki na taśmie, posiadają swoją rezystancję. Na krótkich odcinkach jest ona pomijalna, ale na długich dystansach może być znacząca, prowadząc do utraty mocy i spadku napięcia jeszcze zanim prąd dotrze do taśmy. W efekcie, mimo prawidłowego podłączenia taśmy, diody nadal mogą świecić nierówno. Dlatego tak mocno podkreślam rekomendację dotyczącą doboru odpowiedniego przekroju przewodów – to inwestycja, która naprawdę się opłaca i gwarantuje, że cała instalacja będzie działać zgodnie z oczekiwaniami.
