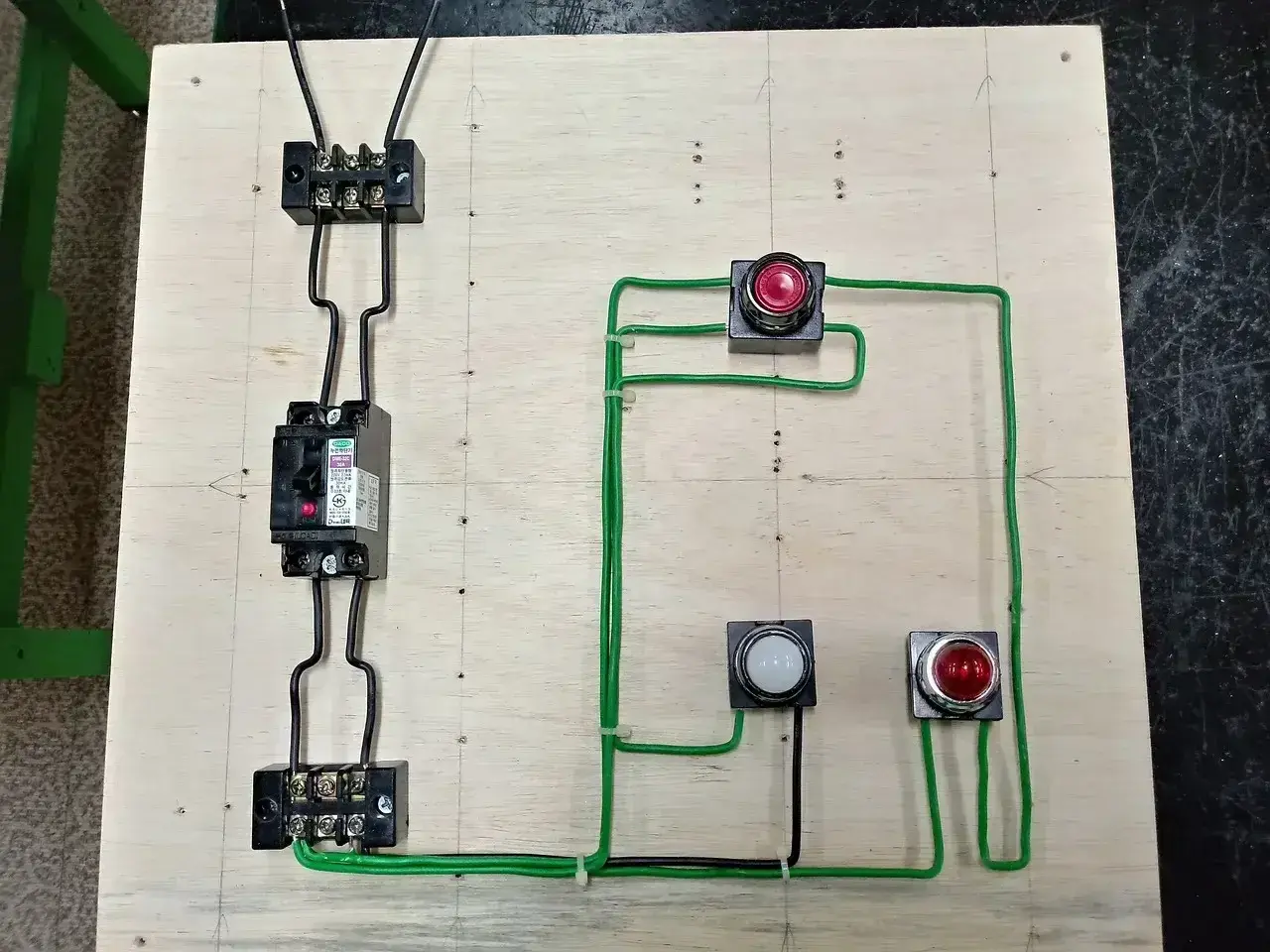

Przy montażu lamp i osprzętu najwięcej błędów rodzi nie sam dobór oprawy, ale odczytanie oznaczeń na przewodach i zaciskach. W praktyce chodzi o bezpieczne rozpoznanie przewodu ochronnego, właściwe podłączenie go do obudowy i odróżnienie od żyły neutralnej albo fazowej. Najkrócej: symbol przewodu ochronnego to element, którego nie wolno traktować jak zwykłego oznaczenia technicznego, bo bezpośrednio wpływa na bezpieczeństwo całej instalacji.
Najważniejsze oznaczenia, które warto rozpoznać przed podłączeniem lampy
- Przewód ochronny identyfikuje się najczęściej kolorem zielono-żółtym oraz symbolem uziemienia lub skrótem PE.
- W oprawach klasy I zacisk ochronny jest obowiązkowy, a w klasie II zwykle go nie ma.
- W nowych instalacjach kolorystyka jest ustandaryzowana, ale w starszych obwodach nie warto ufać samemu kolorowi żyły.
- Żółto-zielonej żyły nie używa się do innych funkcji niż ochrona.
- Sam wyłącznik różnicowoprądowy nie zastępuje przewodu ochronnego.
Jak wygląda oznaczenie PE na przewodach i oprawach
W instalacjach spotyka się dwa podstawowe sposoby oznaczania tego przewodu: kolor izolacji i znak na urządzeniu. W Polsce standardem jest żyła zielono-żółta, a na oprawach, gniazdach i listwach zaciskowych najczęściej pojawia się skrót PE albo symbol uziemienia ⏚. To oznaczenie mówi wprost, że dany zacisk służy do podłączenia przewodu ochronnego, czyli żyły odpowiedzialnej za ochronę przeciwporażeniową.
| Oznaczenie | Gdzie je widać | Co oznacza w praktyce |
|---|---|---|
| ⏚ | Na obudowie, listwie zaciskowej lub schemacie | Punkt podłączenia przewodu ochronnego |
| PE | Na zaciskach i opisach technicznych | Protective Earth, czyli przewód ochronny |
| Zielono-żółta izolacja | Na samej żyle w kablu | Wyłącznie funkcja ochronna, bez innych zastosowań |
Warto zapamiętać prostą zasadę: PE nie jest przewodem roboczym. Nie służy do zasilania lampy, tylko do ochrony metalowych części, które w razie awarii mogłyby znaleźć się pod napięciem. Kiedy już rozpoznasz oznaczenia, następny krok to poprawne wpięcie przewodu w konkretnej oprawie.
Jak rozpoznać przewód ochronny podczas montażu oświetlenia
Podczas montażu lampy zawsze zaczynam od odłączenia zasilania i sprawdzenia braku napięcia miernikiem. Dopiero potem otwieram puszkę albo listwę zaciskową i szukam miejsca oznaczonego symbolem ⏚ lub napisem PE. Jeśli oprawa ma metalową obudowę i należy do klasy I, zielono-żółta żyła powinna trafić właśnie tam.
- Wyłącz obwód i potwierdź brak napięcia testerem, nie tylko wyłącznikiem na ścianie.
- Znajdź zacisk ochronny na oprawie, puszce albo rozecie sufitowej.
- Podłącz zielono-żółtą żyłę wyłącznie do PE, nigdy do N ani do fazy.
- Sprawdź typ oprawy - przy klasie II nie ma zacisku ochronnego, bo obudowa jest podwójnie izolowana.
- Upewnij się, że przewód nie jest napięty ani przyciśnięty przez maskownicę.
Przy lampach sufitowych i kinkietach ważny jest jeszcze jeden detal: jeśli przewód ochronny jest w puszce, ale sama oprawa go nie wykorzystuje, nie wolno zostawić go luzem. Trzeba go bezpiecznie odizolować i uporządkować w złączce. To drobiazg, który w praktyce decyduje o porządku i bezpieczeństwie całego montażu. A właśnie starsze instalacje są miejscem, w którym ten porządek najłatwiej się rozmywa.
Dlaczego w starszych instalacjach kolor nie wystarcza
W nowszych instalacjach kolorystyka jest jednoznaczna, ale w starych mieszkaniach, domach i lokalach usługowych spotyka się przewody oznaczone według dawnych zasad. Zdarzają się żyły w innych kolorach, przewody z wtórnym oznaczeniem taśmą, a czasem nawet układ PEN, czyli przewód łączący funkcję ochronną i neutralną. Na oko można się wtedy łatwo pomylić, dlatego sam kolor nie powinien być jedyną wskazówką.
| Sytuacja | Ryzyko | Co robić |
|---|---|---|
| Stara instalacja z nietypowymi kolorami | Żyła ochronna może wyglądać jak robocza | Sprawdzić oznaczenia i pomiar ciągłości |
| Przewód PEN | Łatwo pomylić funkcję ochronną z neutralną | Nie rozdzielać go „na oko”, tylko zgodnie z układem instalacji |
| Taśma lub koszulka na końcu żyły | Oznaczenie może być nieczytelne albo błędne | Zweryfikować połączenie miernikiem |
Właśnie dlatego przy wymianie opraw w starym mieszkaniu nie ufam samym barwom. Jeśli instalacja nie jest czytelna, najpierw identyfikuję funkcję przewodów, a dopiero potem wykonuję podłączenie. To prowadzi prosto do kolejnego pytania: po co w ogóle ten przewód jest tak ważny przy lampach i metalowych obudowach?
Jak przewód ochronny wpływa na bezpieczeństwo lamp i opraw
W oprawach oświetleniowych przewód ochronny ma bardzo konkretne zadanie: ma przejąć prąd uszkodzeniowy wtedy, gdy izolacja zawiedzie, a metalowa część lampy znajdzie się pod napięciem. Dzięki temu zabezpieczenie powinno szybko odłączyć zasilanie. W praktyce to właśnie PE ogranicza ryzyko porażenia przy dotyku obudowy, wymianie źródła światła albo pracach serwisowych.
Najbardziej widać to w oprawach klasy I. Tam przewód ochronny jest częścią konstrukcji bezpieczeństwa. W klasie II sytuacja wygląda inaczej, bo ochrona opiera się na podwójnej albo wzmocnionej izolacji i dodatkowy zacisk PE nie jest przewidziany. Dla instalatora oznacza to jedną ważną rzecz: nie każda lampa potrzebuje ochronnego podłączenia, ale każda musi być podłączona zgodnie z klasą ochronności.
| Cecha | Klasa I | Klasa II |
|---|---|---|
| Połączenie z PE | Wymagane | Zwykle nie występuje |
| Obudowa | Często metalowa | Zwykle izolowana |
| Symbol na oprawie | ⏚ albo PE | Symbol podwójnej izolacji |
| Typowe zastosowanie | Lampy metalowe, zewnętrzne, techniczne | Lekkie oprawy domowe, część nowoczesnych LED |
Warto też pamiętać, że wyłącznik różnicowoprądowy 30 mA nie zwalnia z poprawnego podłączenia PE. Różnicówka pomaga, ale nie zastępuje przewodu ochronnego. Gdy ten przewód jest źle podłączony albo pomylony z neutralnym, instalacja traci część swojej skuteczności. A to zwykle kończy się nie teorią, tylko bardzo praktycznymi problemami na budowie lub podczas serwisu.
Najczęstsze błędy przy podłączaniu przewodu ochronnego
W montażach oświetlenia powtarza się kilka błędów, które widuję wyjątkowo często. Najgorszy z nich to traktowanie zielono-żółtej żyły jak „wolnego przewodu” do dowolnego celu. To błąd nie tylko techniczny, ale i bezpieczeństwa.
- Użycie zielono-żółtej żyły jako fazy albo powrotu z wyłącznika.
- Podłączenie PE do zacisku neutralnego N.
- Zostawienie przewodu ochronnego niepodłączonego, mimo że oprawa ma metalową obudowę.
- Opieranie się wyłącznie na kolorze w starej instalacji bez pomiaru.
- Wkręcenie linki bez tulejki w zacisk, który jej wymaga.
- Obcięcie lub zgniecenie przewodu przy składaniu rozety sufitowej.
Każdy z tych błędów da się popełnić szybko, zwłaszcza gdy ktoś montuje lampę „na oko”. Ja zawsze zakładam, że instalacja może być starsza, przerabiana i nie do końca opisana. Taka ostrożność oszczędza czas i ogranicza ryzyko, a przy oświetleniu z metalową obudową jest po prostu rozsądna. Z tego samego powodu przed zamknięciem oprawy robię jeszcze jedną krótką kontrolę.
Co sprawdzam przed zamknięciem oprawy
- Czy zielono-żółta żyła trafiła na właściwy zacisk PE lub ⏚.
- Czy przewód neutralny i fazowy nie są pomylone.
- Czy oprawa faktycznie wymaga przewodu ochronnego, czy należy do klasy II.
- Czy nie ma luźnych końcówek przewodów w puszce.
- Czy przewody nie są zbyt mocno dociśnięte przez obudowę lub klosz.
- Czy po montażu da się wykonać prosty test działania i kontroli ochrony.
Jeśli w puszce coś nie zgadza się z kolorem albo opisem, nie zgaduję. W instalacjach oświetleniowych dużo bezpieczniej jest zatrzymać się na minutę i zweryfikować połączenia niż później szukać przyczyny wybicia zabezpieczenia albo nagrzewania się oprawy. Dobrze rozpoznany przewód ochronny robi różnicę nie tylko w teorii, ale przede wszystkim w codziennym użytkowaniu lamp.
