W ogrodzie liczy się nie tylko efekt światła, ale też to, czy instalacja będzie działać równo, bezpiecznie i bez ciągłych niespodzianek. Poniżej wyjaśniam, jak podłączyć lampy ogrodowe szeregowo, kiedy taki układ ma sens, a kiedy lepiej od razu wybrać inne rozwiązanie. Pokazuję też praktyczne zasady doboru zasilania, zabezpieczeń i złącz, żeby uniknąć typowych błędów przy oświetleniu zewnętrznym.
Najbezpieczniej traktować połączenie szeregowe jako wyjątek, a nie domyślny sposób montażu
- Przy standardowych oprawach 230 V w ogrodzie zwykle wygrywa układ równoległy, bo jest stabilniejszy i prostszy w serwisie.
- Szereg ma sens głównie w systemach niskonapięciowych 12 V lub 24 V oraz w zestawach przewidzianych przez producenta.
- W szeregu jedna awaria może wyłączyć cały ciąg, a spadek napięcia na długim przewodzie szybko obniża jasność.
- Na zewnątrz zwracam uwagę przede wszystkim na IP, RCD i szczelne połączenia, bo to one decydują o trwałości instalacji.
- Przy rozbudowie ogrodu lepszy jest układ, który pozwala łatwo dodać kolejną lampę bez przebudowy całego obwodu.
Czy w ogóle warto łączyć lampy ogrodowe szeregowo
Ja patrzę na to tak: połączenie szeregowe nie jest domyślnym wyborem dla ogrodowego oświetlenia zewnętrznego. W takim układzie prąd płynie kolejno przez wszystkie oprawy, napięcie rozkłada się między nimi, a awaria jednej lampy potrafi przerwać cały obwód. To działa w określonych systemach, ale przy typowych lampach ogrodowych częściej komplikuje niż upraszcza montaż.
| Cecha | Połączenie szeregowe | Połączenie równoległe | Wniosek praktyczny |
|---|---|---|---|
| Napięcie na lampach | Dzielenie napięcia między kolejne oprawy | Każda lampa dostaje pełne napięcie znamionowe | Równoległe jest stabilniejsze dla zwykłych lamp 230 V |
| Awaria jednej oprawy | Może wyłączyć cały ciąg | Zwykle gasną tylko uszkodzona gałąź lub jedna lampa | Równoległe wygrywa pod kątem niezawodności |
| Rozbudowa | Trudniejsza, bo zmienia się parametry całego łańcucha | Łatwiejsza, można dopinać kolejne punkty | Przy ogrodzie, który rośnie etapami, lepsze jest równoległe |
| Zastosowanie | Dedykowane zestawy niskonapięciowe, moduły LED, instalacje producenta | Większość domowych lamp ogrodowych i elewacyjnych | Szereg stosuję tylko wtedy, gdy system jest do tego zaprojektowany |
W praktyce ważna jest jeszcze jedna rzecz: układ szeregowy lubi dokładność. Gdy jedno źródło światła ma inną moc, inny driver albo inne napięcie, cały zestaw zaczyna pracować nieprzewidywalnie. Dlatego zanim przejdę do montażu, zawsze sprawdzam, czy producent w ogóle dopuszcza taki sposób łączenia. To prowadzi prosto do kolejnego pytania: kiedy taki układ ma sens, a kiedy jest z góry złą decyzją.
Kiedy połączenie szeregowe ma sens, a kiedy lepiej z niego zrezygnować
Szeregowe łączenie lamp ogrodowych ma sens głównie wtedy, gdy pracuję na systemie niskonapięciowym 12 V lub 24 V i producent przewidział taki scenariusz. To częsty model w dekoracyjnym oświetleniu ścieżek, rabat, małych pergoli albo w zestawach startowych z transformatorem lub zasilaczem. W takich instalacjach liczy się prosty układ, niewielki pobór mocy i kontrolowana długość przewodów.Szereg ma sens, gdy
- oprawy są sprzedawane jako jeden system i mają instrukcję montażu w łańcuchu,
- całość działa na 12 V albo 24 V,
- odcinki są krótkie, więc spadek napięcia nie psuje efektu,
- obciążenie jest niewielkie i łatwo policzyć sumaryczną moc,
- chcesz uzyskać prostą linię światła przy ścieżce, a nie rozbudowaną instalację z wieloma gałęziami.
Lepiej zrezygnować, gdy
- mówimy o klasycznych lampach 230 V,
- oprawy mają różne moce, różne drivery albo różne napięcia zasilania,
- instalacja ma być długa i później rozbudowywana,
- jedna awaria nie może gasić całego ogrodu,
- oświetlenie będzie pracować w miejscach często mokrych, podlewanych lub narażonych na uszkodzenia mechaniczne.
Tu mam prostą zasadę: jeśli nie trzymasz się gotowego systemu producenta, nie improwizuj z połączeniem szeregowym. W ogrodzie lepiej poświęcić trochę czasu na poprawny projekt niż później szukać przyczyny przygasania jednej lampy po drugiej. Skoro już wiemy, kiedy taki układ ma sens, przejdę do praktyki i pokażę, jak go wykonać bez typowych potknięć.

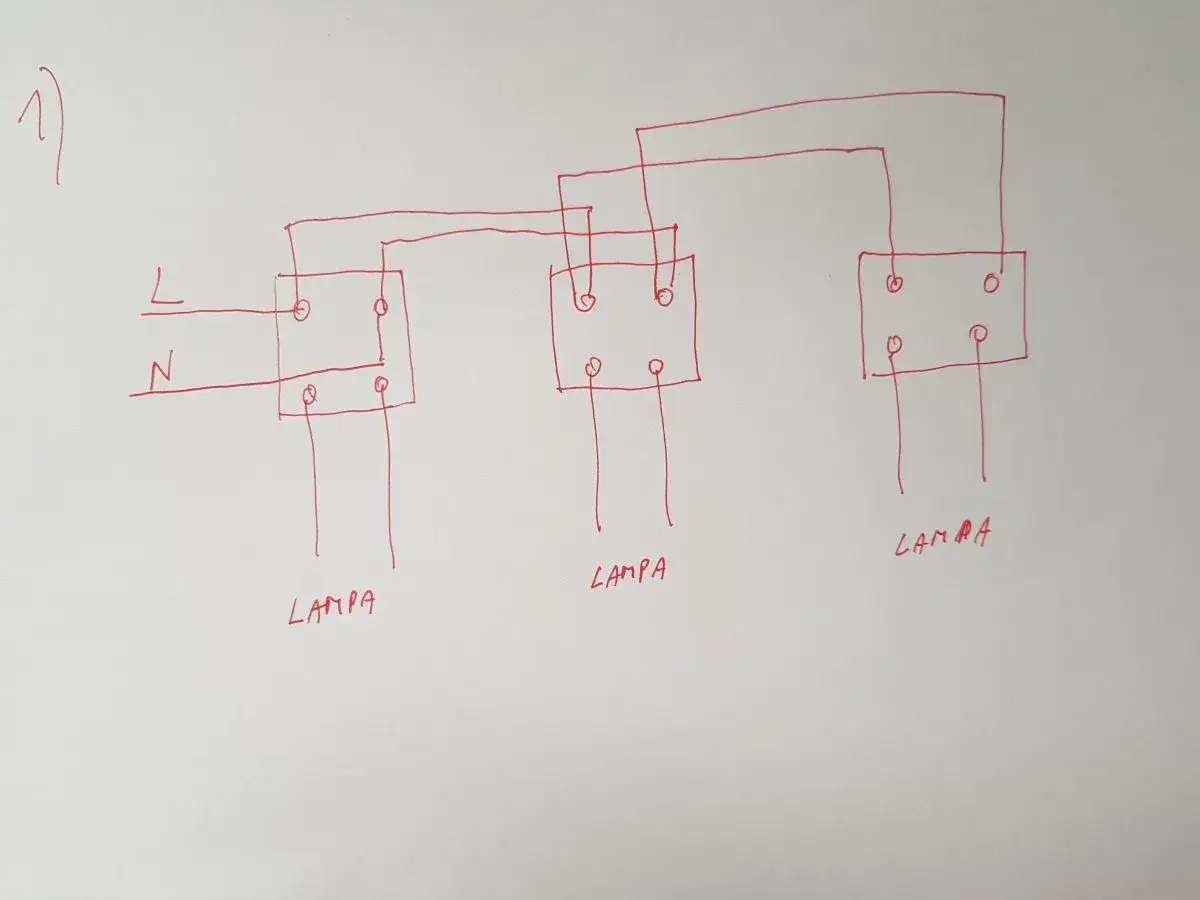

Jak podłączyć taki układ krok po kroku
Jeżeli system rzeczywiście jest przeznaczony do łączenia szeregowego, zaczynam od dokumentacji. Najpierw sprawdzam napięcie, moc, dopuszczalny prąd i informację, czy producent dopuszcza łączenie kolejnych opraw jedna za drugą. Dopiero potem przechodzę do montażu. W praktyce wygląda to tak:
- Wyłączam zasilanie i upewniam się, że obwód jest odcięty.
- Sprawdzam parametry każdej lampy oraz zasilacza. Jeśli to system LED, zwracam uwagę, czy pracuje na stałym napięciu, czy na stałym prądzie.
- Układam trasę przewodu tak, żeby była możliwie krótka i bez zbędnych połączeń po drodze.
- Łączę lampy dokładnie według instrukcji. W instalacji DC pilnuję polaryzacji, bo zamiana plusa z minusem potrafi unieruchomić cały zestaw.
- Każde połączenie umieszczam w szczelnym, zewnętrznym złączu albo obudowie o odpowiednim IP.
- Na końcu wykonuję próbę: najpierw pojedynczo, potem cały ciąg pod obciążeniem.
Najczęstszy błąd przy takim montażu to traktowanie przewodu jak zwykłej „przelotki” i zostawianie złączy bez ochrony. Na zewnątrz wilgoć szybko pokazuje słabe punkty. Drugi błąd to łączenie lamp o tej samej obudowie, ale różnych parametrach wewnętrznych. Z zewnątrz wyglądają podobnie, ale elektrycznie mogą działać zupełnie inaczej. Zanim zamkniesz instalację, warto jeszcze doprecyzować dobór zasilania i ochrony, bo to one najczęściej decydują o tym, czy całość przetrwa sezon, czy tylko pierwszy deszcz.
Jak dobrać zasilacz, przewody i zabezpieczenia
W ogrodzie sama lampa to za mało. Liczy się cały tor zasilania, a szczególnie trzy elementy: zasilacz, przewody i zabezpieczenie różnicowoprądowe. Jeśli któryś z nich jest źle dobrany, nawet dobre oprawy zaczną sprawiać problemy. W przypadku systemów 12 V i 24 V sumuję moc wszystkich lamp i dobieram zasilacz z zapasem około 20-30%. Ten margines pomaga przy starcie, zmianach temperatury i późniejszej rozbudowie instalacji.
| Element | Na co patrzę | Dlaczego to ważne |
|---|---|---|
| Zasilacz | Napięcie wyjściowe, moc znamionowa, zapas 20-30% | Za słaby zasilacz powoduje spadek jasności i niestabilną pracę |
| Przewód | Przeznaczenie do pracy na zewnątrz, długość odcinka, odporność mechaniczna | Na długich trasach pojawia się spadek napięcia, czyli realne przygasanie końcowych lamp |
| Złącza | Szczelność, odporność na wilgoć, sposób montażu | Zwykłe połączenie „na szybko” po kilku miesiącach często łapie korozję |
| Zabezpieczenie | RCD 30 mA i właściwe zabezpieczenie nadprądowe obwodu | Chroni ludzi i instalację przy uszkodzeniu izolacji lub zawilgoceniu |
| Obudowa lampy | Stopień IP, czyli odporność na pył i wodę | Na zewnątrz zwykle celuję w IP44, a w miejscach bardziej narażonych raczej w IP65 |
Jeśli instalacja ma pracować blisko zraszaczy, trawnika albo otwartej przestrzeni bez zadaszenia, IP65 daje wyraźnie większy komfort niż IP44. To samo dotyczy połączeń, nie tylko samych lamp. Dobrze też pamiętać, że długi jeden łańcuch to nie zawsze najlepsze rozwiązanie. Czasem lepiej rozdzielić zasilanie na dwie krótsze sekcje niż walczyć z przygasaniem na końcu przewodu. Tę logikę najlepiej widać, gdy przyjrzymy się typowym błędom.
Najczęstsze błędy, które psują efekt albo bezpieczeństwo
Przy ogrodowym oświetleniu nie psuje się zwykle sama idea, tylko szczegóły. Z mojego doświadczenia najczęściej pojawiają się te same pomyłki:
- Łączenie lamp 230 V szeregowo „bo tak jest prościej”.
- Mieszanie opraw o różnych napięciach w jednym obwodzie.
- Dobieranie zasilacza bez zapasu mocy.
- Bagatelizowanie spadku napięcia na długim przewodzie.
- Stosowanie zwykłych połączeń zamiast szczelnych złącz ogrodowych.
- Brak zabezpieczenia różnicowoprądowego przy obwodzie zewnętrznym.
- Zakładanie, że „lampy LED biorą mało prądu”, więc wszystko samo się ułoży.
Ostatni punkt jest szczególnie zdradliwy. LED-y faktycznie są oszczędne, ale to nie znaczy, że można lekceważyć parametry zasilania. Na długim odcinku słaby przewód, zbyt mały zasilacz albo kiepskie złącze potrafią zabić cały efekt dużo szybciej niż sama moc lamp. Jeśli chcesz uniknąć tych problemów, czasem lepszym wyborem będzie układ równoległy. I właśnie to warto teraz porównać bez mitów i skrótów.
Kiedy lepiej wybrać układ równoległy zamiast szeregowego
Układ równoległy wybieram wtedy, gdy zależy mi na niezależności, prostym serwisie i stabilnym świetle. To najrozsądniejsza opcja dla większości ogrodów zasilanych z sieci 230 V. Każda lampa dostaje pełne napięcie, więc nie ma efektu „łańcucha”, w którym jedna awaria gasi wszystko. Do tego łatwiej rozbudować system o kolejne punkty przy tarasie, ścieżce czy elewacji.
Przeczytaj również: Zasilanie diod LED - Uniknij błędów, podłącz poprawnie!
Równoległe połączenie wygrywa, gdy
- instalacja ma kilka stref, które chcesz włączać niezależnie,
- lampy są rozrzucone po większym terenie,
- masz oprawy 230 V i nie chcesz walczyć ze spadkiem napięcia,
- liczy się niezawodność zimą, po deszczu i przy częstych zmianach aranżacji ogrodu,
- planowana jest późniejsza rozbudowa o kolejne lampy lub czujniki.
Jeżeli miałbym doradzić jedną rzecz bez zbędnych zastrzeżeń, powiedziałbym tak: dla standardowych lamp ogrodowych lepiej projektować układ równoległy, a szereg zostawić dla dedykowanych systemów niskonapięciowych. To zwyczajnie bardziej przewidywalne. Zostaje jeszcze ostatni, praktyczny etap, czyli szybka kontrola przed pierwszym uruchomieniem. Właśnie ona często decyduje o tym, czy instalacja działa od razu, czy zaczyna wymagać poprawek po pierwszym wieczorze.
Co sprawdzam, zanim zostawię oświetlenie ogrodu na całą noc
Przed finalnym uruchomieniem robię krótki przegląd, bo w ogrodzie drobiazgi mają duże znaczenie. Jeśli poświęcę na to kilka minut, zwykle oszczędzam sobie późniejszego rozkręcania puszek i szukania błędu po ciemku.
- Sprawdzam, czy wszystkie oprawy świecą z podobną jasnością.
- Oglądam połączenia pod kątem wilgoci, naprężeń i luzów.
- Testuję działanie zabezpieczenia i włączników, a przy zasilaniu zewnętrznym także RCD.
- Patrzę, czy przewody nie są napięte, przygniecione albo prowadzone zbyt blisko miejsc podlewania.
Jeśli którykolwiek z tych punktów budzi wątpliwość, nie zostawiam instalacji „na próbę” przez całą noc. W przypadku stałego zasilania 230 V albo większej liczby opraw rozsądniej jest poprosić elektryka o weryfikację niż ratować się poprawkami po fakcie. Dobrze wykonane oświetlenie zewnętrzne ma działać cicho, stabilnie i bez przypominania o sobie przy każdym deszczu. I właśnie taki efekt warto sobie zaplanować od początku.
