Metalowa lampa, elektronarzędzie albo ładowarka mogą wyglądać zupełnie zwyczajnie, a mimo to różnić się sposobem ochrony przed porażeniem. Właśnie w takich sytuacjach znaczenie ma druga klasa ochronności, czyli konstrukcja oparta na podwójnej lub wzmocnionej izolacji. Wyjaśniam, jak rozpoznać takie urządzenie, co oznacza symbol dwóch kwadratów, jak podłączać oprawy oświetleniowe i których błędów lepiej unikać.
Podwójna izolacja chroni bez przewodu PE, ale nie zastępuje właściwego montażu
- Klasa II oznacza podwójną albo wzmocnioną izolację.
- Rozpoznasz ją po symbolu kwadratu umieszczonego w drugim kwadracie.
- Urządzenie tej klasy nie wymaga podłączenia do przewodu ochronnego PE.
- Klasa ochronności to nie to samo co stopień ochrony IP.
- Uszkodzona obudowa, przewód lub izolacja mogą odebrać urządzeniu zakładany poziom bezpieczeństwa.
Na czym polega ochrona przez podwójną izolację
Urządzenie klasy II ma taką konstrukcję, aby użytkownik nie miał dostępu do części czynnych nawet wtedy, gdy pierwsza warstwa izolacji ulegnie uszkodzeniu. Ochronę tworzy izolacja podstawowa oraz dodatkowa albo jeden układ izolacji wzmocnionej o porównywalnych właściwościach.
Najważniejsza różnica polega na tym, że bezpieczeństwo nie zależy od połączenia obudowy z przewodem ochronnym. Z tego powodu sprzęt klasy II zwykle nie ma zacisku PE i może być zasilany przewodem dwużyłowym, o ile producent przewidział takie rozwiązanie.
Podwójna a wzmocniona izolacja
Podwójna izolacja składa się z dwóch niezależnych poziomów ochrony. Izolacja wzmocniona jest pojedynczym rozwiązaniem, ale projektuje się ją tak, aby zapewniała bezpieczeństwo porównywalne z izolacją podwójną. W codziennym użytkowaniu nie musisz rozstrzygać, który wariant zastosował producent. Informację potwierdza oznaczenie klasy II na urządzeniu i w dokumentacji.
Nie oznacza to jednak, że taki sprzęt jest niezniszczalny. Pęknięta obudowa, przecięty przewód albo samodzielne wiercenie w obudowie mogą naruszyć izolację, która była podstawą całej ochrony. W praktyce właśnie nieautoryzowane przeróbki są jednym z najczęstszych powodów, dla których bezpieczna konstrukcja przestaje być bezpieczna.
Jak rozpoznać urządzenie klasy II
Szukaj symbolu przedstawiającego dwa kwadraty, jeden wewnątrz drugiego. Może znajdować się na tabliczce znamionowej, obudowie, wtyczce, etykiecie albo instrukcji. Ten znak informuje o sposobie ochrony przed porażeniem, a nie o mocy, napięciu czy odporności na wodę.

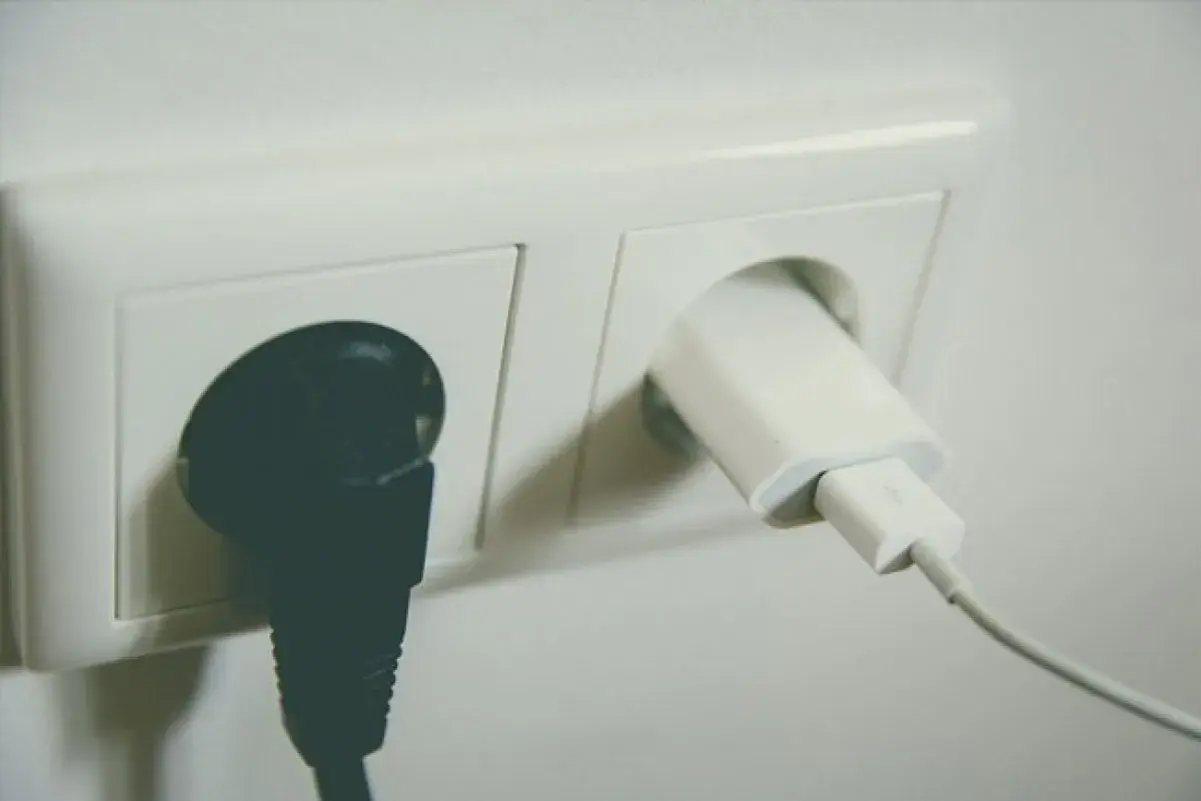

Przykładami urządzeń, które często występują w tej klasie, są lampy stołowe, niektóre kinkiety, zasilacze, ładowarki, suszarki, odkurzacze i elektronarzędzia. Nie należy jednak przypisywać klasy tylko na podstawie wyglądu. Dwie podobne oprawy mogą mieć różną konstrukcję, dlatego zawsze sprawdzam oznaczenie konkretnego modelu.
| Oznaczenie | Co informuje | Przewód PE | Przykładowe zastosowanie |
|---|---|---|---|
| Dwa kwadraty | Podwójna lub wzmocniona izolacja | Nie jest wymagany | Oprawa oświetleniowa, ładowarka, elektronarzędzie |
| Symbol uziemienia | Obudowa wymaga połączenia ochronnego | Wymagany | Metalowa oprawa klasy I, urządzenia z dostępnymi częściami przewodzącymi |
| III | Zasilanie bardzo niskim napięciem bezpiecznym SELV | Nie dotyczy urządzenia zasilanego SELV | Niektóre oprawy LED 12 V lub 24 V |
Nie myl tego znaku z oznaczeniem IP. Klasa II opisuje ochronę przed porażeniem, natomiast kod IP określa odporność obudowy na wnikanie ciał obcych i wody. Lampa może więc być jednocześnie urządzeniem klasy II i mieć na przykład IP44, ale jedno oznaczenie nie zastępuje drugiego.
Co klasa II oznacza dla opraw oświetleniowych
W przypadku lamp i opraw najważniejsza informacja jest praktyczna: model klasy II nie wymaga podłączenia obudowy do przewodu ochronnego. Jeżeli z sufitu wychodzą przewody fazowy, neutralny i ochronny, przewodu PE nie wolno podłączać do przypadkowej śruby lub metalowego elementu oprawy, jeśli producent nie przewidział takiego zacisku.
Przewód ochronny powinien zostać odpowiednio zabezpieczony i zakończony zgodnie z zasadami montażu. Nie należy go ucinać tylko dlatego, że dana lampa go nie wykorzystuje. Przy późniejszej wymianie oprawy może być potrzebny, a jego bezpieczne odizolowanie powinien wykonać elektryk.
Metalowa obudowa nie zawsze oznacza klasę I
To częste źródło pomyłek. Oprawa z metalowym kloszem może być zaprojektowana jako klasa II, jeśli części dostępne dla użytkownika są właściwie odseparowane od elementów pod napięciem. Z drugiej strony plastikowa obudowa sama w sobie nie jest wystarczającym dowodem podwójnej izolacji.
Przy zakupie lampy sprawdzam trzy informacje jednocześnie: klasę ochronności, stopień IP i sposób montażu. Dopiero ich połączenie mówi, czy oprawa nadaje się do sypialni, łazienki, kuchni, garażu albo przestrzeni zewnętrznej.
Przeczytaj również: Tuya Smart na 2 telefony - Jak udostępnić światła?
Przykład z instalacji domowej
Załóżmy, że wymieniasz starą lampę w sypialni i wybierasz nową oprawę klasy II. Podłączasz przewód fazowy oraz neutralny zgodnie z instrukcją, natomiast przewód PE izolujesz w osobnym zacisku. Jeśli nowa oprawa ma dodatkowo stopień IP44, będzie lepiej zabezpieczona przed bryzgami niż model IP20, ale nadal nie staje się automatycznie przeznaczona do każdej strefy łazienki.
W pomieszczeniach wilgotnych sama klasa II nie wystarczy. Trzeba jeszcze uwzględnić strefę instalacji, wymagania dotyczące IP, sposób zasilania i zalecenia producenta. Tutaj pozorna oszczędność czasu przy wyborze może szybko skończyć się błędnym zakupem.
Czym różnią się klasy ochronności I, II i III
Klasy ochronności nie tworzą prostego rankingu od najlepszej do najgorszej. Opisują różne sposoby ograniczania ryzyka. Ja traktuję je jako informację o tym, co musi zadziałać, aby użytkownik był chroniony.
| Klasa | Sposób ochrony | Znaczenie przy montażu | Typowy przykład |
|---|---|---|---|
| I | Izolacja podstawowa i połączenie dostępnych części z PE | Przewód ochronny jest konieczny | Metalowa oprawa z zaciskiem uziemiającym |
| II | Podwójna lub wzmocniona izolacja | Urządzenie nie wymaga PE | Lampa z symbolem dwóch kwadratów |
| III | Zasilanie bardzo niskim napięciem SELV | Potrzebny jest odpowiedni zasilacz lub transformator | Oprawa LED 12 V |
Klasa III nie oznacza po prostu „bezpieczniejszej lampy”, a klasa II nie jest wersją gorszą od klasy I. O poziomie bezpieczeństwa decydują również jakość wykonania, warunki pracy, właściwe zabezpieczenia obwodu i stan techniczny urządzenia.
Trzeba też rozróżnić klasę ochronności od klasy izolacji termicznej przewodów czy silników. Podobne słownictwo bywa mylące, ale dotyczy innych właściwości. Symbol dwóch kwadratów odnosi się do ochrony użytkownika przed porażeniem, a nie do odporności uzwojenia na temperaturę.
Jak bezpiecznie zamontować i użytkować taki sprzęt
Sam symbol nie zwalnia z przestrzegania instrukcji. Przy oprawach zasilanych napięciem sieciowym 230 V prace powinien wykonywać elektryk, szczególnie gdy trzeba zmienić sposób podłączenia, ocenić przewody w suficie albo sprawdzić stan instalacji.
- Sprawdź oznaczenie dwóch kwadratów na oprawie lub w dokumentacji.
- Porównaj wymagany sposób podłączenia z przewodami dostępnych w miejscu montażu.
- Dobierz stopień IP do pomieszczenia i warunków, w których lampa będzie pracować.
- Nie wierć, nie skracaj i nie przerabiaj obudowy bez wyraźnej zgody producenta.
- Po montażu sprawdź stabilność mocowania, stan przewodu oraz działanie oprawy.
Wyłącznik światła nie zawsze odłącza wszystkie przewody, dlatego przed pracą trzeba odłączyć właściwy obwód i potwierdzić brak napięcia odpowiednim przyrządem. Wyłącznik różnicowoprądowy może zapewniać dodatkową ochronę, ale nie naprawia uszkodzonej izolacji i nie zmienia klasy urządzenia.
Jeśli obudowa jest pęknięta, przewód ma przetarcia, oprawa się przegrzewa albo pojawia się zapach spalenizny, przestań jej używać. Podwójna izolacja działa tylko wtedy, gdy wszystkie elementy konstrukcji pozostają w stanie przewidzianym przez producenta.
Najczęstsze błędy przy interpretacji oznaczeń
- Brak przewodu PE nie oznacza dowolnego montażu. Urządzenie nadal musi być podłączone zgodnie z instrukcją.
- Klasa II nie oznacza wodoodporności. Do tego służy kod IP i wymagania dotyczące konkretnego miejsca instalacji.
- Plastikowa obudowa nie jest automatycznie podwójną izolacją. Liczy się oznaczenie oraz dokumentacja.
- Nie wolno dorabiać uziemienia na własną rękę. Zmiana konstrukcji może naruszyć izolację ochronną.
- Symbol CE nie zastępuje symbolu klasy ochronności. Oznaczenia pełnią różne funkcje i nie należy ich traktować zamiennie.
Najbardziej zdradliwy jest błąd polegający na ocenianiu urządzenia po samym wyglądzie. W przypadku oświetlenia szczególnie łatwo pomylić metalową obudowę, izolacyjny element montażowy i rzeczywistą klasę ochronności. Dlatego tabliczka znamionowa ma większą wartość niż wizualne wrażenie.
Dwa kwadraty jako szybka wskazówka przy zakupie lampy
Jeżeli na oprawie widzisz dwa kwadraty, możesz przyjąć, że producent zastosował ochronę przez podwójną lub wzmocnioną izolację i nie przewidział konieczności podłączania przewodu PE. Przed zakupem sprawdź jednak jeszcze IP, napięcie, sposób montażu oraz przeznaczenie pomieszczenia.
Moja praktyczna zasada jest prosta: symbol klasy II ułatwia podłączenie, ale nie zastępuje rozsądnej oceny całej instalacji. Dobrze dobrana oprawa, nienaruszona izolacja i poprawny montaż dają razem realne bezpieczeństwo, którego nie zapewni pojedyncze oznaczenie na obudowie.
