Wymiana świetlówki na LED wydaje się prosta tylko do momentu, gdy pojawia się pytanie o sposób zasilania. Jednostronne lub dwustronne zasilanie świetlówki LED decyduje o podłączeniu przewodów, zgodności z oprawą i tym, czy modernizacja będzie bezpieczna oraz przewidywalna. Poniżej rozkładam ten temat na praktyczne różnice, wskazuję, kiedy które rozwiązanie ma sens i pokazuję, jak uniknąć najczęstszych błędów przy montażu.
Najważniejsze wnioski przed wyborem

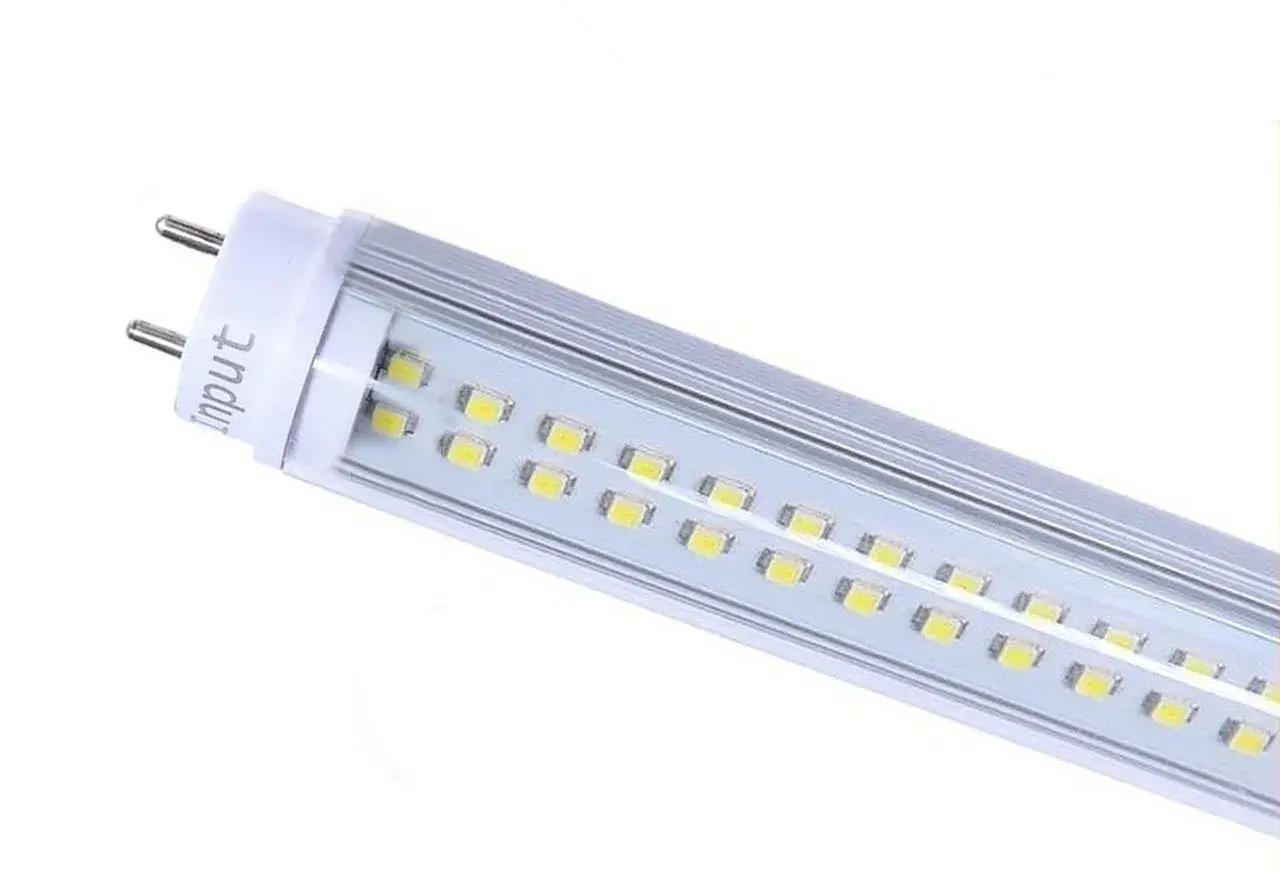

- W układzie jednostronnym faza i neutralny trafiają na jeden koniec tuby, a drugi koniec nie jest zasilany.
- W układzie dwustronnym zasilanie rozdziela się na dwa końce lampy, podobnie jak w klasycznych świetlówkach liniowych.
- Do nowej instalacji i pełnego retrofit’u zwykle wygodniejsze jest rozwiązanie jednostronne.
- Dwustronne zasilanie ma sens tam, gdzie oprawa jest już przygotowana pod taki schemat albo producent przewidział właśnie taki montaż.
- Najczęstsze problemy wynikają nie z samej lampy, tylko z pozostawienia starego osprzętu, błędnego startera albo złego okablowania.
- Przed zakupem sprawdzam typ oprawy, oznaczenia lampy i instrukcję producenta, a nie tylko rozmiar tuby.
Czym różnią się oba sposoby zasilania
W praktyce różnica jest bardzo konkretna. Przy zasilaniu jednostronnym oba przewody robocze trafiają na ten sam koniec lampy, więc to właśnie ta strona odpowiada za zasilenie tuby. Przy zasilaniu dwustronnym faza i neutralny są rozdzielone na przeciwne końce, więc układ przypomina klasyczną świetlówkę liniową i jej tradycyjny sposób podłączenia.
| Cecha | Zasilanie jednostronne | Zasilanie dwustronne |
|---|---|---|
| Miejsce doprowadzenia prądu | Jeden koniec tuby | Dwa przeciwległe końce |
| Czytelność montażu | Bardzo dobra, ale wymaga właściwej orientacji lampy | Intuicyjne w układach przypominających stare świetlówki |
| Serwis i bezpieczeństwo | Łatwiej wskazać stronę zasilaną | Trzeba pilnować poprawności całego schematu |
| Typowe zastosowanie | Nowe instalacje i pełne modernizacje opraw | Retrofit w oprawach przygotowanych pod taki układ |
| Wrażliwość na pomyłki | Duża, jeśli zostanie stare okablowanie | Duża, jeśli przewody trafią na niewłaściwe końce |
Najważniejsza różnica nie kończy się na samym schemacie podłączenia. W jednostronnym układzie cała logika instalacji skupia się na jednym końcu lampy, a w dwustronnym napięcie rozkłada się na dwa końce. To drobny detal na papierze, ale w serwisie i przy błędnym montażu ma realne konsekwencje. Z tego właśnie wynika, że wybór nie powinien zaczynać się od ceny, tylko od oprawy, w której lampa ma pracować.
Kiedy lepiej sprawdza się zasilanie jednostronne
Ja najczęściej wybieram ten wariant wtedy, gdy oprawa ma po modernizacji działać możliwie prosto i bez zbędnych elementów pośrednich. Jednostronne zasilanie dobrze pasuje do nowych instalacji, pełnych retrofitów oraz sytuacji, w których stary statecznik i starter mają zostać całkowicie ominięte. To rozwiązanie jest czytelne w serwisie, bo od razu wiadomo, gdzie znajduje się strona zasilana.
- Nowa oprawa albo pełna przebudowa starej oprawy na zasilanie bezpośrednie.
- Modernizacja, w której chcesz ograniczyć liczbę elementów: stateczników, starterów i dodatkowych połączeń.
- Instalacje, gdzie producent wyraźnie podaje schemat single-ended dla pracy na 220-240 V.
- Miejsca, w których ważna jest prostota późniejszego serwisu i szybkie rozpoznanie zasilanego końca.
Warto pamiętać o ograniczeniu: jednostronne zasilanie nie wybacza improwizacji. Jeśli w oprawie zostanie fragment starego układu, lampy można nie uruchomić albo uzyskać niestabilną pracę. Dlatego traktuję ten wariant jako bardzo dobry, ale tylko wtedy, gdy instalacja jest przygotowana „na czysto”. Następny krok to sprawdzenie, kiedy wersja dwustronna będzie równie sensowna.
Gdzie ma sens zasilanie dwustronne
Dwustronny układ jest bliższy tradycyjnej świetlówce liniowej. Jeden koniec otrzymuje fazę, drugi neutralny, więc dla wielu starszych opraw jest to rozwiązanie intuicyjne i przewidywalne. Sprawdza się tam, gdzie producent lampy przewidział właśnie taki sposób pracy albo gdzie istniejące okablowanie już odpowiada temu schematowi.
- Oprawy przygotowane fabrycznie pod taki układ podłączenia.
- Modernizacje, w których chcesz wymienić samo źródło światła, bez większej ingerencji w konstrukcję oprawy.
- Sytuacje, gdy karta produktu wyraźnie dopuszcza pracę w trybie direct mains z zasilaniem po dwóch końcach.
Tu również nie ma miejsca na skróty. Dwustronne zasilanie wygląda znajomo, ale wymaga bardzo dokładnego podłączenia. Jeśli przewody trafią na niewłaściwe końce, pojawi się brak zapłonu, miganie albo uszkodzenie lampy. Właśnie dlatego nie uznaję tego rozwiązania za „łatwiejsze” tylko dlatego, że przypomina starszą technikę. Zanim cokolwiek zamówię, sprawdzam samą oprawę, a nie sam rozmiar tuby.
Jak sprawdzić oprawę przed zakupem
Najwięcej błędów widzę wtedy, gdy ktoś kupuje lampę na podstawie długości i trzonka, a pomija sposób zasilania. Ja zawsze zaczynam od czterech prostych rzeczy: typu oprawy, obecności statecznika, informacji na etykiecie lampy i schematu montażu z instrukcji producenta. To zajmuje chwilę, a oszczędza znacznie więcej czasu niż późniejsze poprawki.
- Odłącz zasilanie. To oczywiste, ale przy oprawach sieciowych nie wolno tego pomijać.
- Odczytaj oznaczenia. Szukaj informacji typu T8, T5, G13, EM, HF, Mains, single-ended albo double-ended.
- Sprawdź osprzęt. Statecznik elektromagnetyczny, czyli starszy układ ograniczający prąd, wymaga innego podejścia niż elektronika HF.
- Porównaj schemat z kartą produktu. Dwie tuby o tym samym rozmiarze mogą mieć zupełnie inny sposób podłączenia.
- Ustal, czy robisz retrofit częściowy czy pełny. Czasem wystarczy LED starter, a czasem trzeba całkowicie ominąć stary osprzęt.
Na etykietach i w kartach produktów często pojawiają się też skróty, które warto czytać bez zgadywania. EM oznacza statecznik elektromagnetyczny, HF statecznik elektroniczny, a Mains bezpośrednie zasilanie z sieci. Przy retrofitach zwracam uwagę również na zgodność z EN/IEC 62776, bo to dobry sygnał, że producent projektował lampę jako zamiennik liniowej świetlówki, a nie jako przypadkową tubę „do wszystkiego”.
W praktyce producenci podają dziś także szeroki zakres parametrów użytkowych, od wersji ekonomicznych po modele o trwałości liczonych w dziesiątkach tysięcy godzin. Sam sposób zasilania jest ważny, ale równie ważne jest to, czy dana seria naprawdę pasuje do konkretnej oprawy i warunków pracy. Gdy ten etap jest dobrze sprawdzony, łatwiej uniknąć typowych błędów przy uruchomieniu.
Najczęstsze błędy przy modernizacji świetlówek
Większość problemów nie wynika z samej technologii LED, tylko z pośpiechu i zbyt luźnego podejścia do schematu. W praktyce powtarzają się te same pomyłki, a każda z nich może skończyć się miganiem, brakiem światła albo koniecznością ponownego rozbierania oprawy.
- Pomylenie typu zasilania. Jednostronna lampa nie zachowuje się jak dwustronna, nawet jeśli wygląda podobnie.
- Zostawienie starego statecznika w układzie, który wymaga jego obejścia. To jeden z najczęstszych powodów, dla których lampa nie startuje.
- Brak właściwego LED startera tam, gdzie jest wymagany. W instalacjach EM lampa może wtedy migać albo w ogóle nie ruszyć.
- Montaż lampy odwrotnie względem przewidzianego zasilania. Przy jednostronnych modelach to klasyczna pomyłka przy szybkiej wymianie.
- Założenie, że każdy trzonek G13 oznacza tę samą kompatybilność. Trzonek nie mówi jeszcze nic o elektronice i schemacie wejścia zasilania.
Jeśli po wymianie światło pulsuje albo zachowuje się niestabilnie, najpierw sprawdzam schemat, mostkowanie i osprzęt, a dopiero potem samą lampę. Zaskakująco często problemem okazuje się drobny szczegół montażowy, a nie wada produktu. To prowadzi do najpraktyczniejszego pytania: co wybrać w konkretnym scenariuszu, gdy nie chodzi już o teorię, tylko o realną oprawę.
Co wybrałbym w typowych scenariuszach modernizacji
Gdybym miał uprościć decyzję do kilku realnych sytuacji, wybrałbym ją tak:
- Nowa instalacja albo pełny retrofit. Najczęściej stawiam na zasilanie jednostronne, bo jest czytelne i łatwe do serwisowania.
- Stara oprawa z układem podobnym do klasycznej świetlówki. Dwustronne zasilanie bywa wygodne, ale tylko wtedy, gdy producent wyraźnie je dopuszcza.
- Wymiana bez przebudowy osprzętu. Szukam lampy kompatybilnej z istniejącym układem, a nie po prostu najtańszego zamiennika o tym samym rozmiarze.
- Oprawa, której nie chcesz rozbierać dwa razy. Tu największe znaczenie ma jasna instrukcja producenta i prosty schemat podłączenia.
Jeśli mam zostawić jedną regułę, brzmi ona tak: wybieram świetlówkę LED pod schemat oprawy, a dopiero potem pod moc, barwę i cenę. To właśnie sposób zasilania decyduje, czy modernizacja będzie bezpieczna, przewidywalna i sensowna na lata.
