Rozkładam tu na części typowy układ lampy LED zasilanej z 230 V: od wejścia sieciowego, przez prostowanie i ograniczanie prądu, aż po sam ciąg diod oraz odprowadzanie ciepła. Pokażę też, czym różni się prosty układ budżetowy od lepiej zaprojektowanego drivera i dlaczego ten sam wygląd zewnętrzny może kryć zupełnie inną elektronikę. To ważne, bo od konstrukcji zależą migotanie, trwałość i bezpieczeństwo użytkowania.
Najważniejsze fakty o budowie lampy LED zasilanej z sieci
- W polskiej instalacji domowej pracujesz na 230 V i 50 Hz, więc wewnątrz lampy trzeba zamienić AC na prąd odpowiedni dla LED.
- W środku nie ma jednej uniwersalnej konstrukcji: spotkasz układ pojemnościowy, nieizolowany buck albo izolowany flyback.
- Najważniejszy parametr LED-ów to prąd, a nie samo napięcie, dlatego driver pilnuje go przez cały czas pracy.
- Brak transformatora obniża koszt i rozmiar, ale oznacza, że nie wolno zakładać izolacji galwanicznej po otwarciu obudowy.
- Migotanie i trwałość najmocniej zależą od jakości drivera, kondensatora, temperatury pracy oraz od tego, jak dobrze lampę chłodzi oprawa.

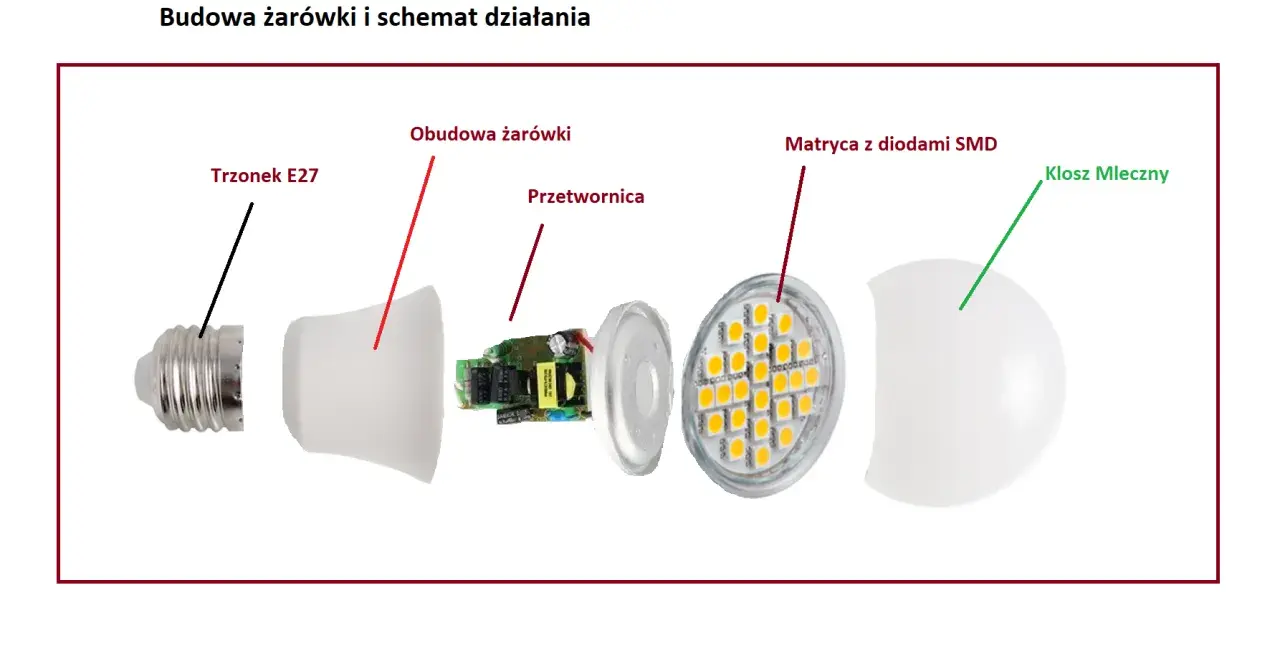

Jak czytać schemat żarówki LED 230 V
Najprościej patrzeć na taką lampę jak na mały zasilacz prądowy ukryty w bańce, a nie jak na klasyczną żarówkę oporową. Zamiast jednego prostego obwodu masz kilka bloków: wejście sieciowe, ochronę, prostowanie, regulację prądu i dopiero na końcu sam ciąg LED-ów. W praktyce ten porządek wygląda zwykle tak:
- sieć 230 V AC wchodzi do lampy przez podstawę,
- układ wejściowy ogranicza udar prądu i tłumi zakłócenia,
- mostek prostowniczy zamienia prąd przemienny na pulsujące DC,
- driver ustala prąd pracy,

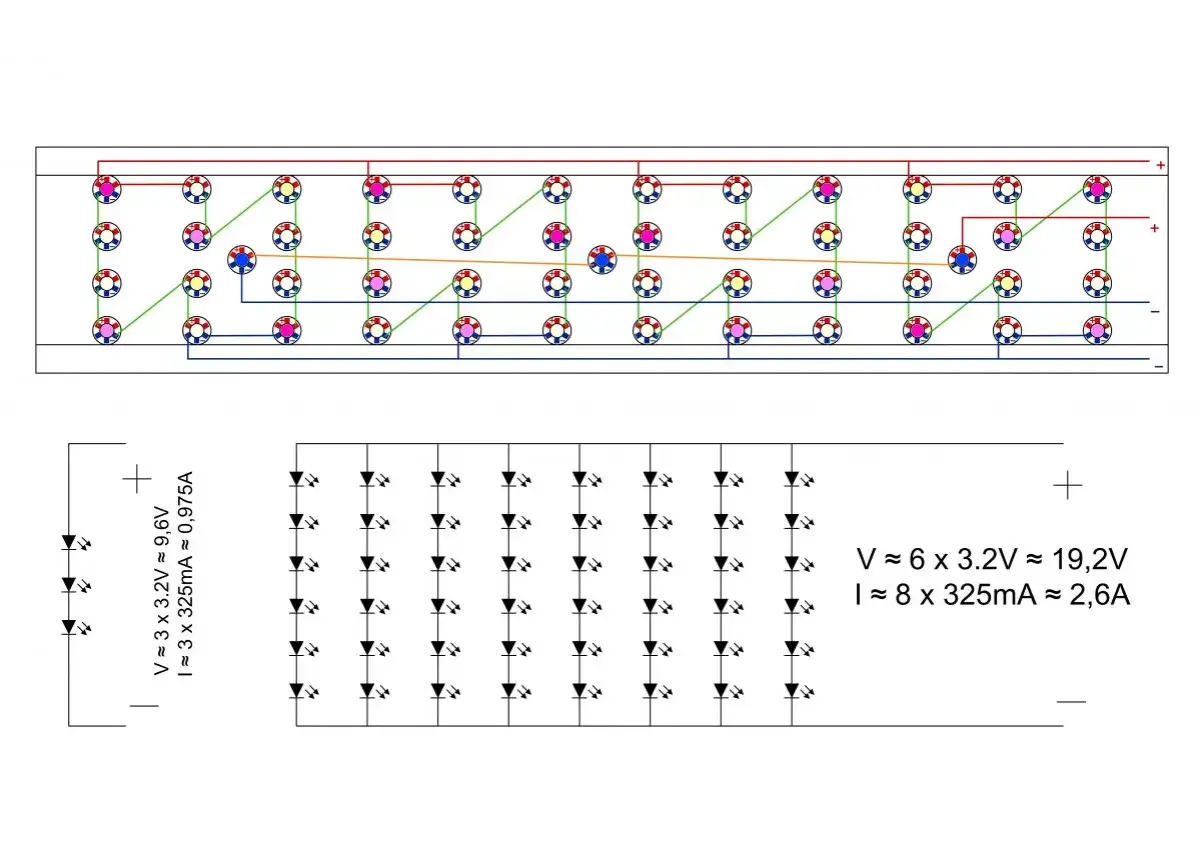

- szereg diod LED świeci z odpowiednią jasnością,
- MCPCB lub radiator odprowadza ciepło z całego zestawu.
W sieci 50 Hz po pełnookresowym prostowaniu dostajesz przebieg o tętnieniu 100 Hz. To ważny detal, bo od niego zależy późniejsze migotanie, a czasem także to, czy lampa dobrze współpracuje ze ściemniaczem. Gdy rozumiesz ten przepływ energii, łatwiej odróżnić solidną konstrukcję od taniego skrótu projektowego. To prowadzi prosto do pytania, jakie warianty takich układów spotyka się najczęściej.
Trzy najczęstsze topologie zasilania w lampach LED
W gotowych źródłach światła nie ma jednego „jedynie słusznego” schematu. Projektanci wybierają między kosztem, rozmiarem, sprawnością i jakością światła, więc w praktyce widzę trzy główne rodziny rozwiązań.
| Topologia | Jak działa | Plusy | Minusy i typowe zastosowanie |
|---|---|---|---|
| Układ pojemnościowy lub bardzo prosty ogranicznik prądu | Kondensator lub rezystor ogranicza prąd z sieci, a prostownik podaje go na diody. | Mało elementów, niski koszt, mały rozmiar. | Słabsza stabilizacja, większe tętnienia, gorsza odporność na warunki pracy. Spotykany w najtańszych lampach i prostych wskaźnikach. |
| Nieizolowany buck z kontrolą prądu | Przetwornica obniża napięcie i utrzymuje stały prąd LED przy pomocy dławika, MOSFET-a i układu sterującego. | Dobra sprawność, sensowny rozmiar, możliwość wysokiego PF. | Brak izolacji galwanicznej, bardziej złożona elektronika. To bardzo częsty wybór w małych lampach retrofit. |
| Izolowany flyback | Transformator oddziela stronę sieciową od LED, a sterownik reguluje prąd po stronie wtórnej lub przez primary-side regulation. | Najlepsza separacja, większy margines bezpieczeństwa, duża elastyczność konstrukcji. | Większy koszt i objętość. Częściej trafia do droższych lamp lub większych opraw. |
W gotowych lampach retrofit najczęściej spotykam układy beztransformatorowe, bo przy małej mocy są po prostu bardziej opłacalne. Lepsze konstrukcje idą jednak krok dalej: trzymają prąd bardzo stabilnie, poprawiają współczynnik mocy i dodają soft-start, żeby nie katować elementów przy włączeniu. Właśnie dlatego dwie lampy o tej samej mocy na opakowaniu mogą świecić i starzeć się zupełnie inaczej. Skoro różnią się topologią, warto rozebrać na czynniki pierwsze samą płytkę.
Co robi każdy element w środku
Najczęściej patrzę na taki moduł jak na zestaw kilku małych zadań, a nie jedną tajemniczą płytkę. Każdy element coś wnosi i każdy ma swój koszt energetyczny, termiczny albo bezpieczeństwa.
| Element | Rola | Dlaczego ma znaczenie |
|---|---|---|
| Mostek Graetza | Prostuje napięcie AC do pulsującego DC. | Bez niego LED-y nie dostają jednokierunkowego prądu, a cały układ pracuje niestabilnie. |
| Kondensator wygładzający | Zmniejsza tętnienia napięcia po prostowaniu. | Im większy, tym mniej migotania, ale też większy udar prądowy przy starcie i większe obciążenie cieplne. |
| Dławik | Magazynuje energię i pomaga sterować prądem w przetwornicy buck. | Poprawia sprawność i kontrolę jasności, ale wymaga dobrego projektu PCB. |
| Rezystor pomiarowy | Mierzy prąd LED, na którym opiera się regulacja. | To od niego zależy, czy lampa świeci równo i czy nie jest przeciążana. |
| MOSFET i układ sterujący | Kluczują prąd z dużą częstotliwością i utrzymują zadane warunki pracy. | To serce drivera. W lepszych układach pilnuje też zabezpieczeń przed zwarciem, otwartym stringiem i przegrzaniem. |
| NTC, warystor, bezpiecznik | Ograniczają udar startowy i chronią przed przepięciami. | Bez tych elementów lampa dużo gorzej znosi skoki sieci i kolejne cykle włączania. |
| MCPCB lub radiator | Odprowadza ciepło z diod i drivera. | To jeden z głównych warunków trwałości. LED-y nie giną od samego świecenia, tylko od temperatury i przeciążenia. |
W lepszych projektach sterownik nie patrzy na napięcie LED jak na stałą wartość, tylko aktywnie pilnuje prądu. To ważne, bo nawet niewielka zmiana napięcia na stringu może mocno podbić prąd i temperaturę. Jeśli chcesz rozumieć schemat naprawdę dobrze, musisz zapamiętać jedną rzecz: LED-y są prądowe, nie napięciowe. W praktyce to właśnie ten detal odróżnia sensowny driver od taniego „wtyk i świeci”.
Dlaczego w wielu lampach nie ma izolacji galwanicznej
To jeden z tych punktów, które często są pomijane, a potem zaskakują przy naprawie. W wielu żarówkach LED 230 V wyjście nie jest odseparowane od strony sieciowej tak, jak w klasycznym zasilaczu USB. Mówiąc prościej: nie zakładałbym, że jakikolwiek fragment elektroniki po otwarciu obudowy jest bezpieczny do dotknięcia.
Brak izolacji galwanicznej daje projektantowi kilka korzyści. Układ jest mniejszy, tańszy i często sprawniejszy, bo odpada transformator oraz część elementów sprzężenia zwrotnego. W lampach o małej mocy to bardzo kuszące, bo producent walczy o każdy milimetr miejsca i każdy grosz kosztu. Tyle że ten kompromis ma cenę: serwis, pomiary i modyfikacje stają się dużo bardziej ryzykowne.
Izolowany flyback pojawia się tam, gdzie bezpieczeństwo, kompatybilność z nietypową oprawą albo po prostu większa moc są ważniejsze niż koszt. Z mojego punktu widzenia to uczciwsze technicznie rozwiązanie, ale nie zawsze opłacalne w zwykłej lampie do domu. To właśnie ten wybór między bezpieczeństwem a prostotą prowadzi dalej do jakości światła, czyli do migotania i trwałości.
Migotanie, współczynnik mocy i trwałość
Jeżeli jedna rzecz naprawdę psuje odbiór taniej lampy LED, to nie zawsze jest nią sama jasność, lecz sposób, w jaki ta jasność jest podawana w czasie. Po prostowaniu pełnookresowym z 50 Hz dostajesz 100 Hz pulsacji, a jeśli układ ma mały kondensator lub w ogóle go unika, diody świecą bardziej „falami” niż równym strumieniem.
Duży elektrolit wygładza przebieg, ale nie jest darmowy. Podnosi koszt, zajmuje miejsce i starzeje się szybciej w cieple. Dlatego część nowocześniejszych driverów świadomie rezygnuje z dużego kondensatora magazynującego albo ogranicza jego rolę, a zamiast tego stawia na lepszą kontrolę prądu i wyższy współczynnik mocy. W praktyce w dobrych układach spotyka się PF powyżej 0,9 oraz bardzo ciasną tolerancję prądu wyjściowego w szerokim zakresie napięcia wejściowego.
Warto też rozumieć sam termin PF, czyli współczynnik mocy. To miara tego, jak sensownie układ pobiera energię z sieci. Im bliżej 1, tym mniej „rozsypanego” poboru prądu i mniejsze obciążenie instalacji. Przy małych mocach domowych nie zawsze ma to dramatyczne znaczenie dla rachunku, ale ma znaczenie dla jakości projektu i zgodności z wymaganiami sprzętowymi. Jeśli ktoś obiecuje bardzo równą pracę bez migotania, zwykle stoi za tym właśnie lepszy driver, a nie marketingowy opis na pudełku.
Ten sam kompromis dotyczy też kamery telefonu. Lampa może wyglądać dobrze dla oka, a mimo to pokazywać paski na nagraniu, jeśli układ ma wyraźne tętnienia lub sterowanie impulsowe. To dobry test pomocniczy, ale nie zastępuje porządnej oceny konstrukcji. Skoro już widać, jak bardzo elektronika wpływa na światło, przechodzę do tego, co najczęściej się psuje.
Jak diagnozuję typowe awarie w takim układzie
Przy rozbieraniu lampy LED nie zaczynam od losowego mierzenia wszystkiego naraz. Najpierw patrzę na objawy, bo one najczęściej prowadzą prosto do konkretnego bloku układu. I jeszcze jedna rzecz: nie pracuję przy takim module jak przy bezpiecznym zasilaczu laboratoryjnym. Część obwodu może być połączona z siecią, więc zwykły pomiar bez separacji bywa po prostu ryzykowny.
- Jeśli lampa nie świeci wcale, sprawdzam najpierw elementy wejściowe: bezpiecznik, rezystor startowy, mostek prostowniczy i układ rozruchu.
- Jeśli miga po kilku minutach, podejrzewam przegrzany kondensator elektrolityczny albo zabezpieczenie termiczne, które odcina zasilanie po rozgrzaniu.
- Jeśli świeci tylko część modułu, bardzo często winny jest jeden otwarty LED w szeregu.
- Jeśli słychać brzęczenie, sprawdzam zgodność ze ściemniaczem albo elementy pracujące z dużą częstotliwością, zwłaszcza dławik.
- Jeśli podstawa lampy robi się podejrzanie gorąca, zwykle problemem jest zbyt agresywny projekt termiczny albo przewymiarowanie mocy względem obudowy.
Naprawa bywa możliwa, ale w taniej lampie często nie ma ekonomicznego sensu. Obudowy są klejone, elementy miniaturowe, a przegrzanie zwykle zostawia ślad na całej płytce. Z praktycznego punktu widzenia szybciej i bezpieczniej jest wymienić całe źródło światła niż walczyć o odzyskanie kilku złotych. Ta diagnoza prowadzi już wprost do wyboru nowej lampy, bo wtedy można uniknąć tych samych problemów od początku.
Co sprawdzić przed zakupem lub wymianą
Przy wyborze zamiennika nie patrzę tylko na waty, bo to najłatwiejsza droga do rozczarowania. Dwie lampy o podobnym poborze mocy mogą dawać zupełnie inny efekt, zwłaszcza jeśli jedna ma lepszą elektronikę, a druga oszczędza na kondensatorach i chłodzeniu. O wiele ważniejsze są lumeny, temperatura barwowa, kompatybilność z oprawą i to, czy źródło ma działać ze ściemniaczem.
| Sytuacja | Na co patrzeć | Dlaczego to ma znaczenie |
|---|---|---|
| Zwykła lampa sufitowa | Strumień świetlny, barwa światła i jakość chłodzenia. | To decyduje o tym, czy pomieszczenie będzie naprawdę dobrze doświetlone. |
| Ściemniacz ścienny | Oznaczenie dimmable i zgodność z typem ściemniacza. | Bez tego pojawia się migotanie, buczenie albo zanik regulacji. |
| Oprawa zamknięta | Temperatura pracy i solidny driver o niskich stratach. | W ciasnej obudowie ciepło zabija elektronikę szybciej niż sam czas pracy. |
| Miejsce wrażliwe na migotanie | Informacja o niskim flickerze i lepszej stabilizacji prądu. | To ważne przy biurku, w strefie relaksu i przy nagrywaniu obrazu. |
| Wiele punktów świetlnych w jednym obwodzie | Współczynnik mocy i spójność parametrów między sztukami. | Łatwiej uniknąć nierównego obciążenia i różnic w jasności. |
Jeśli miałbym podać jedną prostą zasadę, brzmiałaby tak: kupuj lampę jak źródło światła, a nie jak sam gwint. Gwint E27 albo GU10 mówi tylko, że lampa pasuje mechanicznie. O jakości świecenia decydują dopiero parametry drivera, termika i sposób zasilania diod. I właśnie to jest najkrótsza droga do sensownego wyboru.
Co warto zapamiętać, gdy patrzysz na lampę LED od środka
Najkrócej: lampa LED 230 V to mały układ zasilania prądowego zamknięty w bardzo ciasnej obudowie. Jeśli rozumiesz, gdzie kończy się prostowanie, gdzie zaczyna regulacja prądu i jak ważne jest chłodzenie, dużo łatwiej ocenisz jakość całego produktu bez zgadywania. W praktyce największą różnicę robi nie sam wygląd bańki, tylko to, czy producent wybrał prosty kompromis, czy porządny driver z ochroną i stabilizacją.
Ja zawsze sprawdzam trzy rzeczy: jak układ ogranicza prąd, czy lampa ma sensowną termikę oraz czy nie wymaga dodatków, których nie obsługuje, na przykład niewłaściwego ściemniacza. Reszta to już detale, choć też istotne, jeśli szukasz lampy do długiej pracy albo do miejsca, w którym migotanie naprawdę przeszkadza. Gdy patrzysz na źródło światła w ten sposób, wybór przestaje być loterią, a staje się prostą decyzją techniczną.
