Oprawa ma trafić na elewację, do ogrodu albo pod zadaszenie, ale nie wiesz, czy oznaczenie IP66 wystarczy? Ten stopień ochrony mówi, jak obudowa radzi sobie z pyłem i silnym strumieniem wody, jednak nie oznacza odporności na każde warunki. Wyjaśniam, jak czytać obie cyfry, gdzie IP66 sprawdza się najlepiej i kiedy lepiej wybrać inną klasę.
IP66 chroni przed pyłem i silnymi strumieniami wody
- Pierwsza cyfra 6 oznacza pełną pyłoszczelność obudowy.
- Druga cyfra 6 potwierdza ochronę przed silnymi strumieniami wody z różnych kierunków.
- IP66 sprawdza się przy oświetleniu zewnętrznym, elewacyjnym, przemysłowym i ogrodowym.
- Oznaczenie nie gwarantuje odporności na zanurzenie, promieniowanie UV, korozję ani uszkodzenia mechaniczne.
- Przy montażu liczą się także dławiki, przewody, łączenia i sposób instalacji.
Jak czytać oznaczenie IP66
IP to skrót od Ingress Protection, czyli stopnia ochrony obudowy przed wnikaniem ciał stałych i wody. System opisuje norma IEC 60529, stosowana w Polsce jako PN-EN 60529. Dwie cyfry nie tworzą jednej ogólnej oceny jakości, lecz odpowiadają za dwa różne rodzaje zagrożeń.
| Element oznaczenia | Znaczenie w IP66 |
|---|---|
| IP | Stopień ochrony obudowy przed wnikaniem |
| Pierwsza cyfra 6 | Pyłoszczelność i ochrona przed dostępem do niebezpiecznych części |
| Druga cyfra 6 | Ochrona przed silnymi strumieniami wody |
W praktyce oznacza to, że do wnętrza urządzenia nie powinien przedostać się pył w ilości zakłócającej jego działanie. Druga szóstka informuje, że obudowa została sprawdzona pod kątem działania mocnego strumienia wody z różnych kierunków. To ważna różnica w porównaniu z oznaczeniami przeznaczonymi wyłącznie do ochrony przed kroplami lub lekkim zachlapaniem.
Spotykane w opisach określenie „klasa IP66” jest zrozumiałe, choć technicznie poprawniej mówić o stopniu ochrony IP66. Nie należy też mylić go z klasą ochronności elektrycznej I, II albo III. Klasa ochronności dotyczy zabezpieczenia użytkownika przed porażeniem, a kod IP opisuje szczelność obudowy.
Co dokładnie zapewnia pierwsza i druga szóstka
Pierwsza szóstka oznacza pyłoszczelność
Cyfra 6 na pierwszej pozycji oznacza najwyższy poziom ochrony przed ciałami stałymi w podstawowej skali kodu IP. Obudowa jest uznawana za pyłoszczelną, więc kurz, drobiny piasku czy pył powstający podczas pracy nie powinny dostać się do środka w sposób wpływający na bezpieczeństwo lub działanie urządzenia.
To szczególnie przydatne przy lampach montowanych w garażu, warsztacie, na nieutwardzonej posesji albo w pobliżu drogi. Z mojego punktu widzenia właśnie ochrona przed pyłem bywa niedoceniana. Drobiny potrafią osiadać na złączach, wentylatorach i elementach elektronicznych, a szczelna obudowa ogranicza ryzyko takich problemów.
Druga szóstka chroni przed silną wodą
Druga cyfra 6 oznacza ochronę przed silnymi strumieniami wody kierowanymi na obudowę z różnych stron. Taki poziom dobrze odpowiada deszczowi, wodzie rozbryzgiwanej podczas mycia powierzchni oraz trudniejszym warunkom zewnętrznym, o ile producent przewidział urządzenie do takiej pracy.
Nie oznacza to jednak, że każdy produkt IP66 można bezkarnie myć myjką ciśnieniową z bliskiej odległości. Warunki testu laboratoryjnego są określone, a rzeczywiste ciśnienie, temperatura wody, odległość dyszy i stan uszczelek mogą wyglądać zupełnie inaczej. IP66 nie jest zgodą na dowolne traktowanie urządzenia wodą.
IP66 a IP65, IP67 i IP68
Wybór między podobnymi oznaczeniami często decyduje o tym, czy oprawa przetrwa kilka sezonów, czy zacznie mieć problemy po pierwszej zimie. Najważniejsza zasada jest prosta: wyższa cyfra w jednym obszarze nie zawsze zastępuje wymagania dotyczące innego rodzaju wody.

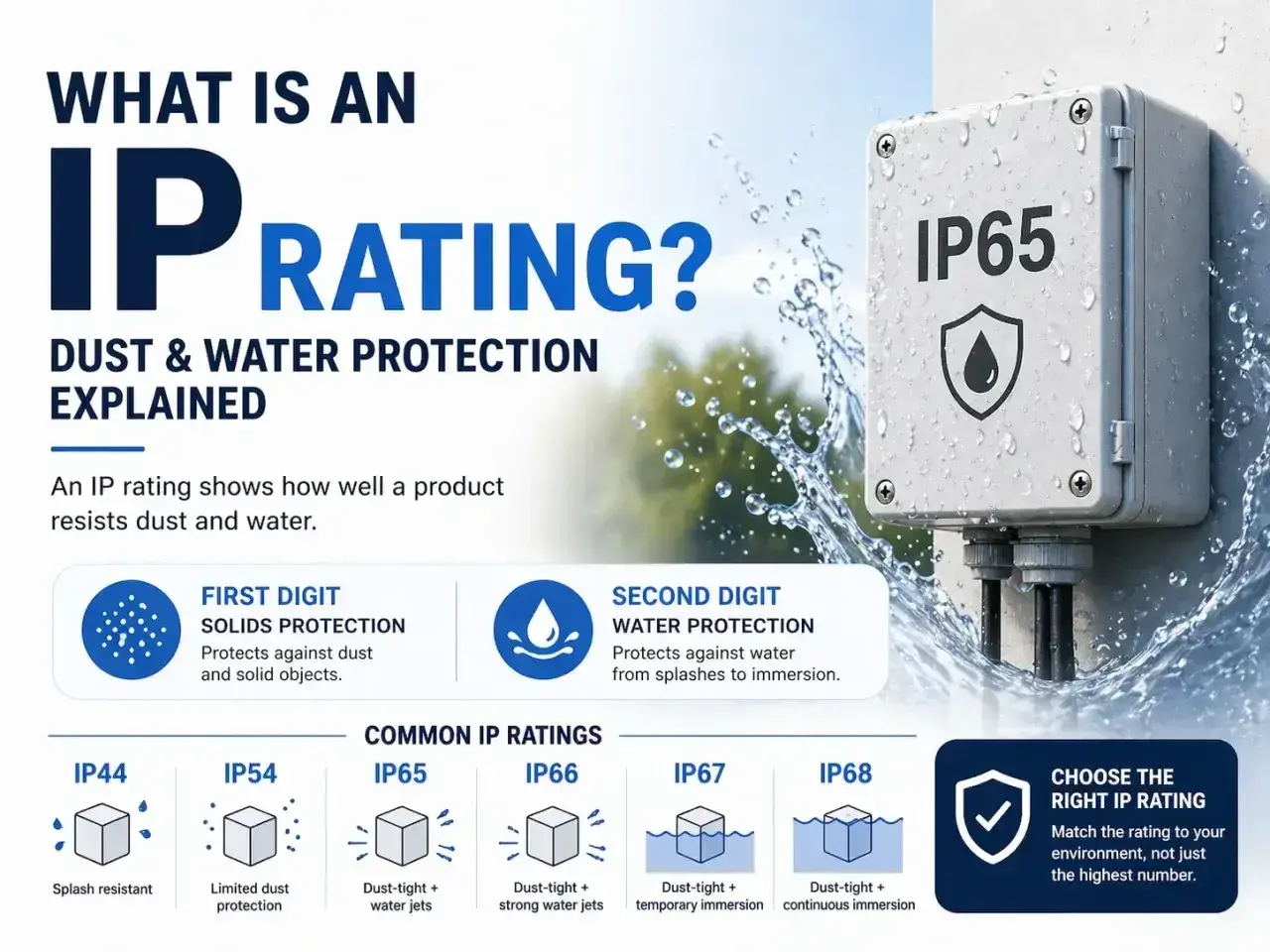

| Stopień ochrony | Ochrona przed wodą | Typowe zastosowanie |
|---|---|---|
| IP54 | Zachlapanie i ograniczona ochrona przed pyłem | Pomieszczenia techniczne, zadaszone miejsca |
| IP65 | Strumienie wody o niższej intensywności | Oprawy zewnętrzne, elewacje, zadaszone tarasy |
| IP66 | Silne strumienie wody z różnych kierunków | Elewacje, ogrody, przemysł, miejsca narażone na ulewy |
| IP67 | Chwilowe zanurzenie w wodzie w warunkach określonych przez normę | Urządzenia narażone na przypadkowe zalanie |
| IP68 | Długotrwałe lub głębsze zanurzenie zgodnie z deklaracją producenta | Specjalistyczne instalacje, zbiorniki, oczka wodne |
IP66 i IP67 nie należy traktować jako prostego szeregu, w którym IP67 automatycznie oznacza odporność na silny strumień wody. W normie są to różne badania. Dlatego urządzenie przeznaczone zarówno do pracy w ulewie, jak i do zanurzenia może mieć oznaczenie IP66/IP67 albo IP66/IP68.
Przy zwykłej lampie elewacyjnej IP66 zazwyczaj daje rozsądny zapas ochrony. Jeśli jednak oprawa ma znaleźć się przy fontannie, w zagłębieniu terenu, pod ziemią albo w miejscu, gdzie może zostać całkowicie zalana, sama druga szóstka będzie niewystarczająca.
Gdzie IP66 sprawdza się najlepiej
Ten stopień ochrony pasuje do urządzeń, które pracują na zewnątrz i są regularnie wystawione na kurz oraz deszcz. W oświetleniu spotykam go przede wszystkim w solidnych oprawach technicznych, naświetlaczach LED, lampach elewacyjnych i elementach instalacji montowanych przy budynkach.
- Naświetlacze LED na podjazdach i przy budynkach, gdzie obudowa musi znosić deszcz oraz kurz.
- Oprawy elewacyjne, szczególnie na ścianach bez szerokiego okapu.
- Oświetlenie ogrodowe montowane przy ścieżkach, murkach i tarasach.
- Oprawy przemysłowe w halach, warsztatach i miejscach o podwyższonym zapyleniu.
- Puszki i sterowniki instalowane na zewnątrz, jeśli ich producent wyraźnie deklaruje IP66.
Przy wyborze lampy nie patrzę wyłącznie na duży napis na opakowaniu. Sprawdzam także, czy IP66 dotyczy całej oprawy, czy tylko jej korpusu. Szczególnej uwagi wymagają złącza, przewody i miejsca wprowadzenia kabla, bo właśnie tam najłatwiej stracić szczelność.
Przeczytaj również: Włącznik schodowy - jak działa i podłączyć? Poradnik
Oświetlenie zewnętrzne potrzebuje czegoś więcej
Stopień IP nie mówi nic o odporności na promieniowanie UV, mróz, wysoką temperaturę, sól drogową ani korozję. Lampa IP66 wykonana z materiału podatnego na działanie słońca może z czasem stracić właściwości, mimo że początkowo spełniała wymagania normy.
Na wybrzeżu, przy basenie albo w pobliżu intensywnie używanych dróg liczy się również materiał obudowy i jakość powłoki. W takich warunkach szukam informacji o odporności korozyjnej, zakresie temperatur pracy i stabilizacji UV. Sam kod IP nie odpowie na te pytania.
Jak nie stracić ochrony podczas montażu
Nawet dobra oprawa może przestać być szczelna, jeśli zostanie nieprawidłowo zamontowana. Najczęstsze błędy to przewiercenie obudowy w przypadkowym miejscu, pozostawienie niedokręconego dławika albo poprowadzenie przewodu tak, że woda spływa prosto do punktu przyłączenia.
- Sprawdź, czy cała oprawa, a nie tylko jej obudowa, ma deklarowane IP66.
- Dobierz dławiki i złącza o stopniu ochrony zgodnym z wymaganiami instalacji.
- Poprowadź przewód tak, aby przed wejściem do obudowy powstała niewielka pętla odprowadzająca wodę.
- Nie usuwaj uszczelek i nie zastępuj ich przypadkowym silikonem.
- Po montażu skontroluj, czy pokrywa przylega równomiernie i czy śruby są dokręcone zgodnie z instrukcją.
W przypadku taśm LED, sterowników i zasilaczy trzeba ocenić każdy element osobno. Taśma może mieć IP66, ale zasilacz schowany w zwykłej puszce już nie. Podobnie przewód zakończony niewłaściwą szybkozłączką tworzy słabe ogniwo całego układu.
Nie wierciłbym też dodatkowych otworów wentylacyjnych w oprawie tylko po to, by obniżyć temperaturę. Taka modyfikacja może całkowicie unieważnić deklarowany stopień ochrony. Jeśli urządzenie się przegrzewa, lepiej wybrać model o odpowiedniej mocy i konstrukcji niż samodzielnie zmieniać obudowę.
Kiedy IP66 nie będzie najlepszym wyborem
IP66 jest dobrym rozwiązaniem dla deszczu, kurzu i silnego zachlapania, ale nie dla każdego miejsca. Nie wybrałbym go jako jedynego kryterium przy instalacji w niecce, studzience, zbiorniku lub tam, gdzie urządzenie może znaleźć się pod wodą.
W takich sytuacjach potrzebny jest stopień ochrony obejmujący zanurzenie, najczęściej IP67 albo IP68, przy czym zawsze trzeba sprawdzić dokładne warunki podane przez producenta. Ważna jest także wysokość zanurzenia, czas kontaktu z wodą i temperatura cieczy.
Ostrożność zachowuję również przy basenach i fontannach. Oprócz szczelności dochodzą wymagania dotyczące bezpiecznego napięcia, zabezpieczeń różnicowoprądowych, połączeń wyrównawczych i lokalnych przepisów instalacyjnych. Kod IP nie zastępuje projektu bezpiecznej instalacji elektrycznej.
Jeśli urządzenie ma pracować w zapylonym środowisku, ale nie będzie narażone na mocną wodę, IP65 może wystarczyć. Z kolei przy ryzyku zalania ważniejsze od odporności na strumień będzie oznaczenie dotyczące zanurzenia. Dobieram więc stopień ochrony do realnego zagrożenia, a nie do samej liczby, która wygląda najbardziej imponująco.
Jak rozsądnie ocenić oznaczenie IP66 przed zakupem
IP66 oznacza pełną pyłoszczelność i ochronę przed silnymi strumieniami wody. To mocny, praktyczny standard dla wielu opraw zewnętrznych, ale nie jest synonimem pełnej odporności na warunki atmosferyczne ani pozwoleniem na zanurzanie urządzenia.
Przed zakupem sprawdź nie tylko kod IP, lecz także materiał obudowy, zakres temperatur, odporność na UV, sposób prowadzenia przewodu i warunki gwarancji. Właściwie dobrana oprawa IP66, zamontowana bez naruszania uszczelek, będzie zwykle znacznie pewniejszym wyborem niż tańszy model z niejasnym hasłem „wodoodporny”.
