Instalacja LED działa dobrze tylko wtedy, gdy zasilacz nie jest dobrany na styk. W praktyce trzeba policzyć moc odbiorników, dodać zapas i sprawdzić, czy chodzi o układ stałonapięciowy czy stałoprądowy. Pokażę, jak obliczyć moc zasilacza do taśm, modułów i prostych układów oświetleniowych, bez zgadywania i bez przewymiarowania całej instalacji.
Najkrótsza droga do bezpiecznego doboru mocy zasilacza LED
- Sumuję moc wszystkich odbiorników i dodaję zwykle 20-30% zapasu.
- Do taśm LED wybieram najczęściej zasilacz stałonapięciowy 12 V lub 24 V, a do modułów i COB driver stałoprądowy.
- Przy dłuższych odcinkach 24 V zwykle daje mniej problemów ze spadkiem napięcia niż 12 V.
- Sterownik, ściemniacz i inne elementy po drodze też wchodzą do bilansu mocy.
- Zasilacz pracujący na granicy mocy szybciej się nagrzewa i zwykle pracuje mniej stabilnie.
Zacznij od typu instalacji i napięcia
Ja zawsze zaczynam od tego, bo od tego zależy cały dalszy rachunek. Taśma LED zasilana 12 V albo 24 V potrzebuje zasilacza stałonapięciowego, a moduł LED, COB albo oprawa z driverem często wymaga stałoprądowego sterownika. W pierwszym przypadku sumuję waty, w drugim patrzę na prąd i zakres napięcia.
| Typ układu | Co liczę | Na co zwracam uwagę | Praktyczny przykład |
|---|---|---|---|
| Taśma LED, profil, linia dekoracyjna | Moc w watach | Łączna długość, sterownik, zapas mocy | 5 m taśmy 14,4 W/m |
| Moduł LED, COB, oprawa z driverem | Prąd stały i zakres napięcia | mA, suma napięć LED, tryb pracy drivera | 700 mA, zakres 24-42 V |
| Układ z kontrolerem RGB lub CCT | Moc całego zestawu | Pobór kontrolera, obciążenie kanałów, długość przewodów | Taśma + kontroler + zasilacz 24 V |
W układach stałoprądowych pamiętam też prostą zasadę: w szeregu sumują się napięcia, a przy równoległych gałęziach sumuje się prąd. Jeśli pomylę te dwa światy, zasilacz może mieć dobrą moc na papierze, ale i tak nie uruchomi instalacji tak, jak trzeba. Dopiero po tym rozróżnieniu ma sens liczenie samych watów.
Gdy typ zasilania mam już ustalony, przechodzę do prostego rachunku.
Policz obciążenie krok po kroku
Najprostszy wzór dla taśm LED wygląda tak: moc całkowita = moc 1 m × długość taśmy. Jeśli producent podaje pobór w watach na odcinek, sumuję wszystkie odcinki; jeśli podaje tylko prąd, przeliczam go na moc wzorem P = U × I.
- Sprawdzam moc albo prąd podany przez producenta dla 1 m, jednego modułu lub jednej sekcji.
- Mnożę tę wartość przez długość, liczbę sekcji albo liczbę modułów.
- Doliczam elementy po drodze, jeśli mają własny pobór: sterownik, ściemniacz, kontroler, aktywny rozdzielacz.
- Dodaję zapas mocy i wybieram najbliższy wyższy standardowy model.
Przy taśmach i listwach najlepiej brać wartości maksymalne, bo w praktyce instalacja rzadko pracuje w niższym trybie przez cały czas. Jeśli sterujesz bielą RGBW albo korzystasz ze ściemniacza, ja i tak liczę pełne obciążenie, a nie średnią z codziennego użycia.
| Instalacja | Rachunek | Co wybrałbym w praktyce |
|---|---|---|
| Taśma 5 m, 4,8 W/m | 4,8 × 5 = 24 W; z 25% zapasu 30 W | 36 W |
| Taśma 10 m, 14,4 W/m | 14,4 × 10 = 144 W; z 20% zapasu 173 W | 180 W albo 200 W |
| Moduł LED 700 mA, 36 V | 36 × 0,7 = 25,2 W; z zapasem około 30 W | Driver 700 mA z odpowiednim zakresem napięcia |
To właśnie tu najłatwiej popełnić błąd: wynik 173 W nie oznacza, że szukam zasilacza 173 W. Biorę najbliższy wyższy model, bo realna instalacja ma jeszcze temperaturę, przewody i połączenia. Właśnie dlatego sam rachunek mocy to dopiero połowa roboty.
Zostaw zapas, zamiast liczyć na idealne warunki
Ja w praktyce najczęściej przyjmuję 20-30% zapasu. To nie jest magiczna liczba, tylko rozsądny margines na temperaturę, starzenie elementów i chwilowe piki obciążenia. W zamkniętej zabudowie, nad sufitem podwieszanym albo w ciepłym wnętrzu schodzę z ostrożnością jeszcze wyżej.
- 10-15% zapasu ma sens tylko wtedy, gdy instalacja jest chłodna, dobrze wentylowana i naprawdę przewidziana do lekkiej pracy.
- 20-30% to bezpieczny standard dla większości taśm LED w domu i w prostych realizacjach komercyjnych.
- 30-40% wybieram przy montażu w zamkniętej obudowie, w ciepłej przestrzeni albo przy pracy ciągłej przez wiele godzin.
- Większy margines warto też uwzględnić wtedy, gdy po drodze pracuje ściemniacz, kontroler RGB lub dodatkowa elektronika.

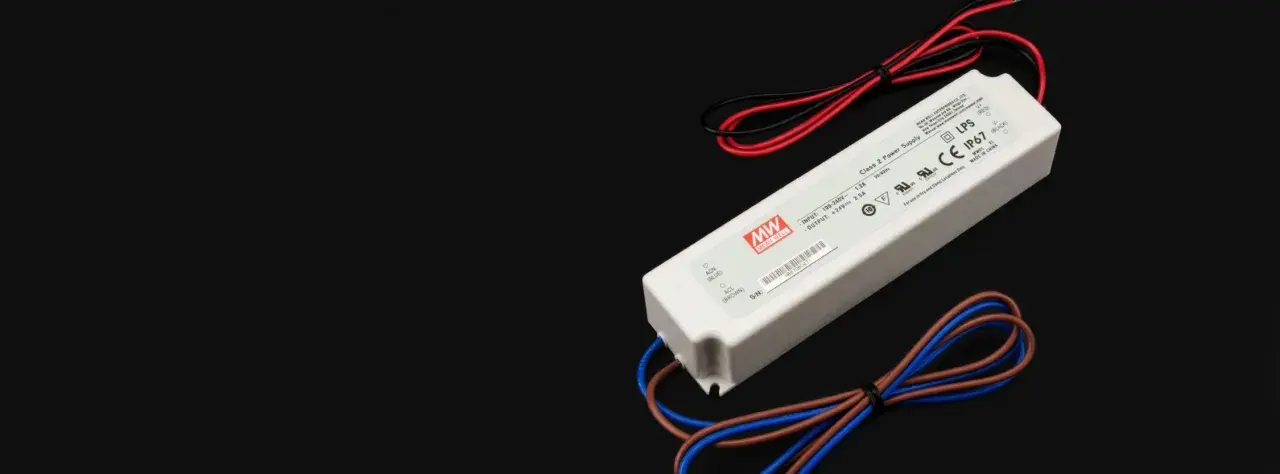

Producenci driverów, np. Mean Well, wprost zwracają uwagę, że niższe obciążenie i niższa temperatura wydłużają żywotność zasilacza. Ja też wolę model, który pracuje spokojnie, niż taki, który przez większość czasu jedzie na granicy możliwości. Zapas nie jest więc ozdobą obliczeń, tylko realnym buforem bezpieczeństwa.
Zapasu nie widać na obudowie, ale od razu czuć go w stabilności pracy. Następny temat to napięcie i prąd, bo to one decydują, czy instalacja będzie świecić równo.
Napięcie i prąd są równie ważne jak waty
Wybór zasilacza nie kończy się na mocy. Dla tej samej mocy 12 V wymaga dwa razy większego prądu niż 24 V, a to oznacza większe spadki napięcia i większą wrażliwość na długość przewodu. Dlatego do dłuższych odcinków zwykle wolę 24 V, bo instalacja jest po prostu łatwiejsza do opanowania.
| Cecha | 12 V | 24 V |
|---|---|---|
| Prąd przy tej samej mocy | Wyższy | Niższy |
| Spadek napięcia na przewodach | Większy | Mniejszy |
| Długość odcinków | Krótka lub średnia | Średnia i dłuższa |
| Typowe zastosowanie | Dekoracje, małe meble, krótkie linie | Główne oświetlenie, dłuższe odcinki, profile liniowe |
Przykład jest prosty: 100 W przy 12 V to około 8,3 A, a przy 24 V tylko około 4,2 A. Mniejszy prąd nie zwalnia z doboru przekroju przewodu, ale zwykle mniej karze za każdy dodatkowy metr kabla. Przy dłuższych instalacjach to robi dużą różnicę w równomierności świecenia.
Przy driverach stałoprądowych sprawa jest inna. Tu patrzę na wymagany prąd, np. 350 mA, 700 mA albo 1050 mA, i na zakres napięcia, który musi objąć sumę spadków na LED-ach. Jeśli zakres jest za niski albo za wysoki względem układu, driver nie wystartuje albo wejdzie w ochronę. W praktyce oznacza to, że sam wynik watowy nigdy nie wystarcza, gdy zasilam moduły zamiast taśmy.
Kiedy te trzy rzeczy są już spójne, zostają błędy, które psują nawet poprawny rachunek.
Najczęstsze błędy, które widzę przy doborze
Najwięcej problemów nie bierze się z samego wzoru, tylko z pominiętych szczegółów. W praktyce powtarzają się te same pomyłki:- Liczenie tylko samej taśmy i pomijanie sterownika, ściemniacza lub kontrolera.
- Dobór zasilacza dokładnie na styk, bez zapasu.
- Pomylenie zasilacza stałonapięciowego ze stałoprądowym driverem.
- Ignorowanie temperatury i montażu w zamkniętej obudowie.
- Zasilanie długiej taśmy tylko z jednego końca, mimo że spadek napięcia już psuje jasność.
- Próba łączenia kilku zasilaczy równolegle bez przewidzianej funkcji współdzielenia prądu.
Ostatni punkt jest szczególnie zdradliwy: jeśli projekt urósł, lepiej podzielić obciążenie na sekcje albo wybrać jeden mocniejszy zasilacz, niż sztucznie składać kilka słabszych modeli. To zwykle daje mniej ryzyka i mniej serwisowania później. Dobrze dobrany zasilacz ma być elementem, o którym po montażu po prostu się nie myśli.
Żeby nie wracać do tych błędów przy każdym nowym projekcie, stosuję jeden prosty schemat.
Prosty schemat, z którego warto korzystać przy każdej instalacji
Mój codzienny schemat jest krótki: najpierw typ odbiornika, potem suma mocy, na końcu zapas i warunki pracy. Jeśli wynik wychodzi nietypowy, wybieram następny wyższy standard i sprawdzam jeszcze prąd wyjściowy, zakres napięcia oraz miejsce montażu.
- Ustal, czy potrzebujesz zasilacza stałonapięciowego, czy drivera stałoprądowego.
- Zsumuj moc wszystkich odbiorników i dolicz wszystko, co jest po drodze: sterownik, ściemniacz, kontroler.
- Dodaj 20-30% zapasu, a przy gorącym lub zamkniętym montażu nawet więcej.
- Przelicz prąd z wzoru I = P / U i porównaj go z dopuszczalnym obciążeniem przewodów oraz złączek.
- Wybierz najbliższy wyższy model zamiast opierać się na wartości idealnie równej obciążeniu.
Tak właśnie podchodzę do doboru mocy zasilacza w instalacjach LED: bez zgadywania, bez pracy na granicy i bez zakładania, że warunki w realnym montażu będą idealne. Jeśli trzymasz się tego porządku, instalacja świeci stabilniej, a sam zasilacz ma dużo lżejsze życie.
