Mała dioda widoczna na taśmie LED, żarówce albo oprawie często ma oznaczenie SMD. Wyjaśniam, co ono oznacza, jak działa montaż powierzchniowy, czym różnią się popularne formaty 2835, 3528 i 5050 oraz kiedy lepiej wybrać SMD, a kiedy technologię COB.
Najważniejsze fakty o diodach SMD w oświetleniu
- SMD oznacza element montowany bezpośrednio na powierzchni płytki drukowanej.
- Oznaczenia 2835, 3528 i 5050 opisują przede wszystkim wymiary obudowy diody w dziesiątych częściach milimetra.
- Taśmy SMD dają duży wybór mocy, barw i sterowania, w tym RGB oraz RGBW.
- Największym ograniczeniem klasycznej taśmy SMD może być widoczny efekt punktów świetlnych.
- O jakości oświetlenia decydują nie tylko diody, lecz także zasilacz, chłodzenie, gęstość LED i profil aluminiowy.
SMD oznacza montaż powierzchniowy diody LED

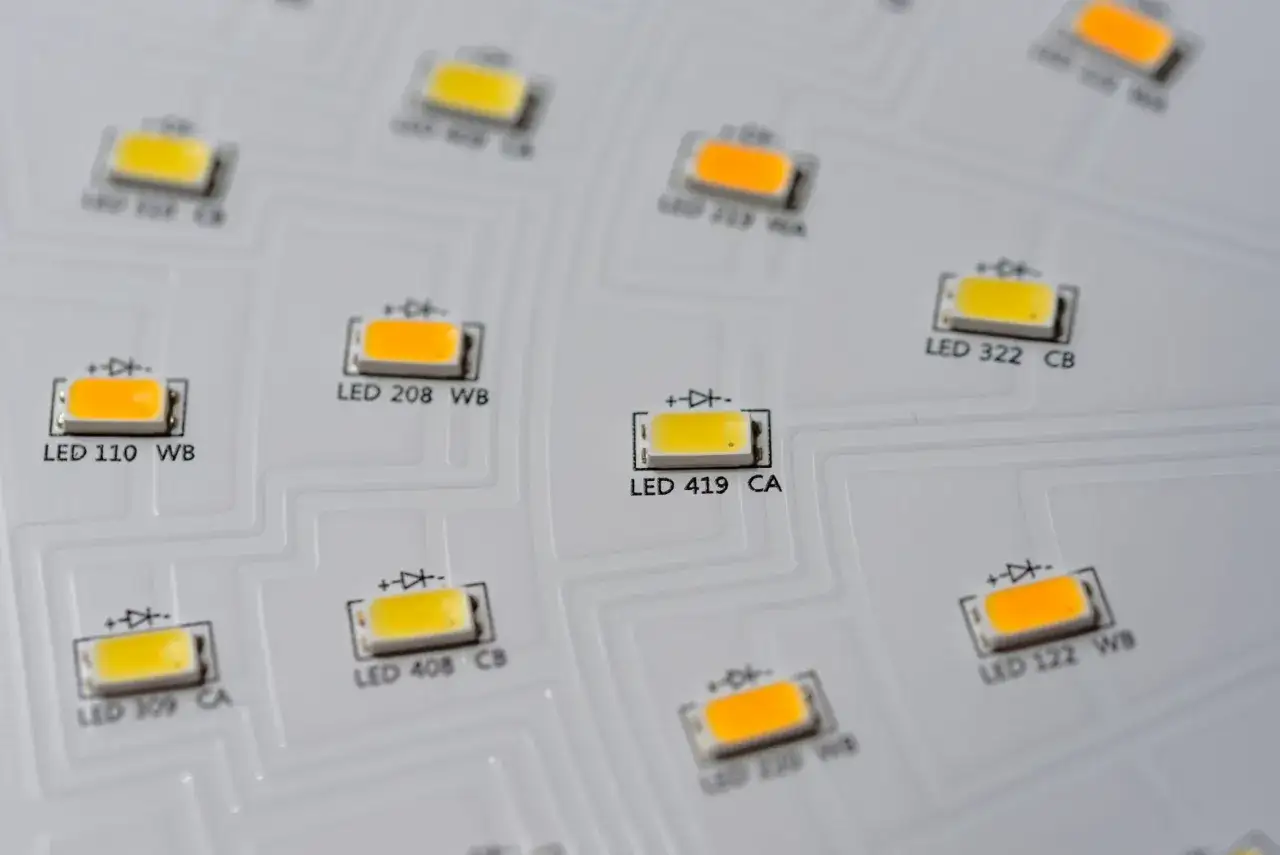

Skrót SMD pochodzi od angielskiego określenia Surface-Mounted Device, czyli element montowany powierzchniowo. W oświetleniu LED chodzi o diodę umieszczoną bezpośrednio na płytce drukowanej PCB, bez przewlekania jej wyprowadzeń przez otwory w płytce.

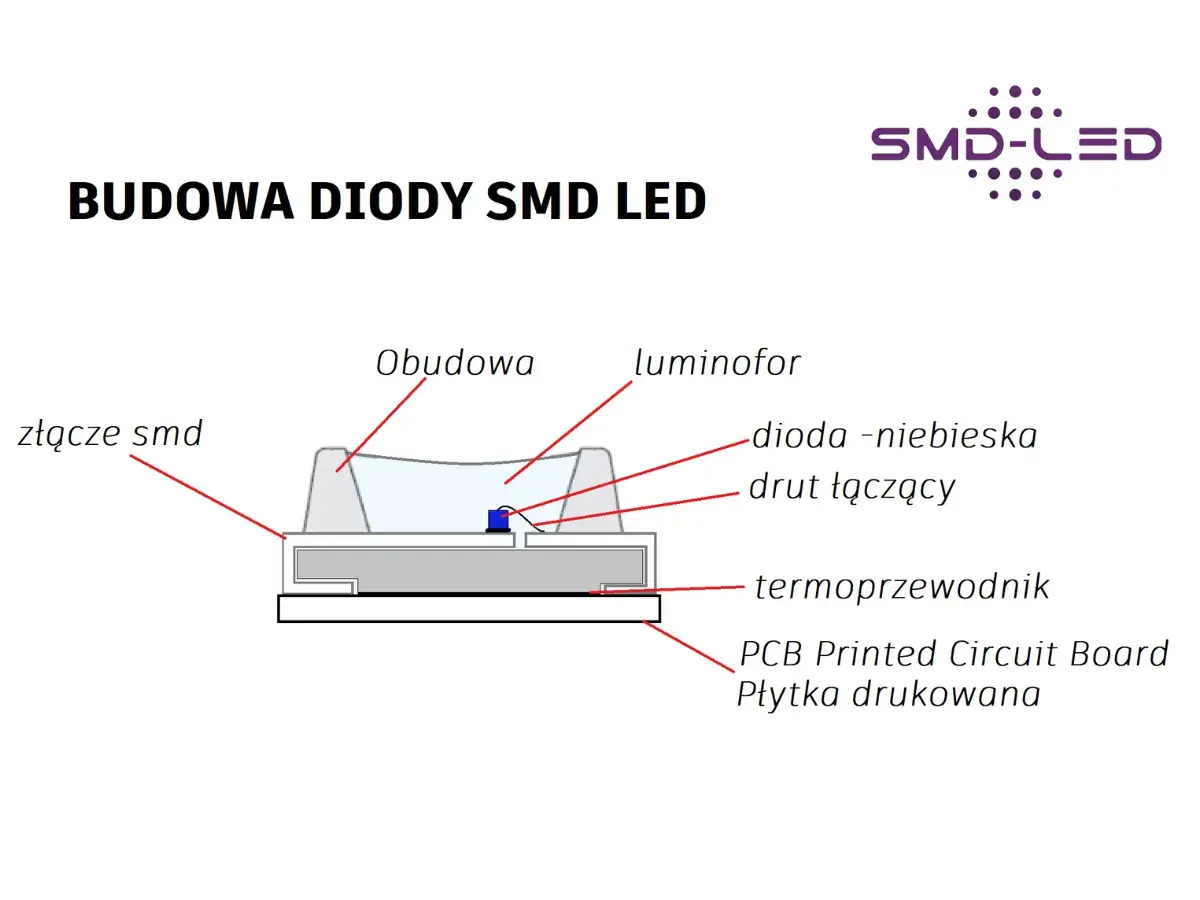

W praktyce otrzymujemy niewielki, płaski moduł świetlny z metalowymi polami lutowniczymi. Przez te pola płynie prąd, a obudowa pomaga odprowadzać ciepło i kierować światło. To właśnie dlatego SMD nie oznacza osobnego koloru ani konkretnej mocy, tylko przede wszystkim sposób wykonania i montażu elementu.
W wielu produktach spotkasz określenie „dioda SMD”, choć technicznie producenci mogą mieć na myśli cały pakiet LED, a nie sam półprzewodnikowy chip. Dla użytkownika ważniejszy jest efekt końcowy, czyli jasność, barwa, trwałość i sposób rozłożenia światła.
Jak czytać oznaczenia 2835, 3528 i 5050
Liczby przy symbolu SMD zwykle opisują rozmiar obudowy. Przykładowo SMD 2835 ma około 2,8 × 3,5 mm, 3528 około 3,5 × 2,8 mm, a 5050 około 5 × 5 mm. Większa obudowa nie gwarantuje jednak automatycznie większej jasności.
| Typ diody | Przybliżony rozmiar | Typowe zastosowanie | Co ją wyróżnia |
|---|---|---|---|
| SMD 3528 | 3,5 × 2,8 mm | Taśmy dekoracyjne, podświetlenia | Niewielka obudowa i umiarkowana moc pojedynczego punktu |
| SMD 2835 | 2,8 × 3,5 mm | Taśmy białe, oprawy, panele | Dobre wykorzystanie powierzchni i często wysoka skuteczność świetlna |
| SMD 5050 | 5 × 5 mm | RGB, RGBW, mocniejsze taśmy | Większy pakiet, często mieszczący kilka emiterów |
| SMD 5630 lub 5730 | około 5,6 × 3,0 mm | Oświetlenie wymagające większego strumienia | Podwyższona moc, większe wymagania dotyczące chłodzenia |
Traktuję te symbole jako punkt wyjścia, a nie pełną specyfikację. Dwie taśmy z diodami 5050 mogą świecić zupełnie inaczej, jeśli mają różną liczbę LED na metr, moc, jakość luminoforu i układ zasilania. Przed zakupem sprawdzam więc przede wszystkim parametry całej taśmy, a nie sam numer obudowy.
Gdzie stosuje się źródła światła SMD
Technologia SMD jest popularna, ponieważ pozwala budować małe i stosunkowo niedrogie źródła światła. Znajdziesz ją w taśmach LED, żarówkach, plafonach, panelach, reflektorach, oprawach meblowych i lampach przemysłowych.
Taśmy LED
W taśmach białych często stosuje się SMD 2835 albo 3528. Pierwszy wariant zwykle lepiej nadaje się do oświetlenia użytkowego, na przykład pod szafkami kuchennymi, w profilu sufitowym czy we wnęce. SMD 3528 sprawdza się tam, gdzie światło ma głównie dekorować i nie musi mocno rozjaśniać pomieszczenia.
Diody 5050 są często wybierane do taśm RGB, RGBW lub wielokolorowych. Większy pakiet może zawierać kilka emiterów, dzięki czemu jedna dioda pozwala uzyskać różne kolory. Nie oznacza to jednak, że każda taśma 5050 będzie mocniejsza od dobrej taśmy 2835.
Przeczytaj również: Jaka żarówka do lampki nocnej? Wybierz idealną LED!
Żarówki i oprawy
W żarówkach SMD umożliwia zagęszczenie źródła światła na niewielkiej płytce. W panelach i plafonach wiele diod pracuje razem, dzięki czemu można uzyskać szerokie, równomierne oświetlenie. Tutaj ogromne znaczenie ma radiator, czyli element odprowadzający ciepło, oraz jakość zasilacza.
Z mojego punktu widzenia właśnie chłodzenie jest częściej pomijane niż sama technologia LED. Dioda może mieć bardzo dobre parametry, ale praca w wysokiej temperaturze przyspiesza spadek jasności i skraca trwałość całej oprawy.
SMD czy COB i jaka jest różnica w świetle
W klasycznej taśmie SMD widzisz oddzielne punkty świetlne. Im mniej diod przypada na metr i im bliżej patrzysz na taśmę, tym wyraźniejsze są przerwy między nimi. Profil aluminiowy z mlecznym kloszem może ten efekt ograniczyć, ale nie zawsze całkowicie go usuwa.
COB, czyli Chip-on-Board, wykorzystuje wiele bardzo małych chipów umieszczonych gęsto na wspólnym podłożu. Dzięki temu światło wygląda bardziej jak ciągła linia. COB wybieram do płytkich profili, pod półki i w miejscach, w których taśma jest blisko obserwatora.
| Cecha | SMD | COB |
|---|---|---|
| Wygląd światła | Pojedyncze punkty, szczególnie przy małej gęstości | Bardziej jednolita linia |
| Wybór kolorów | Bardzo szeroki, także RGB i RGBW | Zależny od konkretnego modelu, zwykle mniejszy |
| Elastyczność zastosowania | Duża liczba wariantów mocy i gęstości | Dobry wybór do ciągłego, dekoracyjnego światła |
| Wymagania montażowe | Profil poprawia chłodzenie i wygląd | Profil również pomaga odprowadzać ciepło |
Nie uważam, że COB jest z definicji lepszy. Jeśli potrzebujesz kolorów, dużej swobody sterowania albo łatwej wymiany popularnej taśmy, SMD bywa praktyczniejszym rozwiązaniem. Gdy najważniejsza jest gładka linia światła bez kropek, COB zwykle wygrywa wizualnie.
Jak wybrać dobrą taśmę SMD
Sam symbol SMD nie wystarczy, żeby ocenić produkt. Przy wyborze sprawdzam kilka parametrów, bo dopiero ich połączenie mówi, czy taśma nada się do konkretnego miejsca.
- Strumień świetlny podany w lumenach na metr. To lepsza wskazówka niż sama liczba diod.
- Moc na metr, która wpływa na jasność, pobór energii i wymagania wobec zasilacza.
- Napięcie 12 V lub 24 V. Przy dłuższych odcinkach 24 V zwykle ułatwia ograniczenie spadków napięcia.
- Gęstość diod, na przykład 60, 120 lub więcej LED na metr. Większa gęstość zazwyczaj daje równiejsze światło.
- Temperatura barwowa. Ciepła biel około 2700-3000 K jest przytulna, neutralna 3500-4500 K bardziej uniwersalna, a chłodna powyżej 5000 K wyraźnie techniczna.
- Współczynnik CRI, czyli jakość odwzorowania kolorów. Do kuchni, garderoby i miejsc, w których oceniasz barwy, rozsądnie celować w CRI 90 lub więcej.
- Stopień ochrony IP. Do suchego wnętrza wystarczy inna wersja niż do łazienki, kuchni przy zlewie czy zastosowania zewnętrznego.
Zasilacz dobieram z zapasem około 20-30 procent. Jeżeli taśma pobiera 48 W, nie stosuję zasilacza 50 W pracującego bez przerwy na granicy możliwości, tylko model o mocy mniej więcej 60 W lub większej, zgodny z napięciem taśmy.
Błędy, które skracają życie oświetlenia SMD
Najczęstszy błąd to przyklejenie mocnej taśmy bezpośrednio do lakierowanej płyty, tworzywa albo nierównej powierzchni. Taki montaż może wyglądać poprawnie, lecz ogranicza odprowadzanie ciepła. Przy większej mocy stosuję profil aluminiowy, który jednocześnie chłodzi diody i poprawia rozpraszanie światła.
Drugim problemem jest zasilanie zbyt długiego odcinka tylko z jednej strony. Pojawia się wtedy spadek napięcia, a koniec taśmy świeci słabiej lub ma inny odcień. Pomaga podział instalacji na krótsze odcinki, właściwe zasilanie z kilku punktów oraz wybór taśmy 24 V przy dłuższych trasach.
Nie warto też ciąć taśmy w dowolnym miejscu. Producent zaznacza pola cięcia, a ich rozstaw zależy od konstrukcji i napięcia. Przed montażem sprawdzam również polaryzację, przekrój przewodów i obciążalność sterownika, zwłaszcza przy RGB i RGBW.
Co naprawdę oznacza SMD przy zakupie lampy
Najkrócej mówiąc, SMD informuje, że diody zostały zamontowane powierzchniowo na płytce. Nie mówi jeszcze, ile światła otrzymasz, jak długo oprawa popracuje ani czy będzie dobrze oddawać kolory.
Gdy wybieram źródło światła do domu, patrzę na lumeny, CRI, temperaturę barwową, chłodzenie i sposób montażu. Numer 2835, 3528 czy 5050 pomaga rozpoznać konstrukcję, ale dopiero komplet parametrów pozwala ocenić, czy dana oprawa rzeczywiście spełni swoje zadanie.
Jeżeli zależy Ci na uniwersalnym i łatwo dostępnym rozwiązaniu, SMD będzie bezpiecznym wyborem do większości zastosowań. Trzeba tylko dopasować jego moc do miejsca, zapewnić odpowiednie chłodzenie i nie mylić większej obudowy z automatycznie lepszym światłem.
