W oznaczeniach diod LED SMD łatwo się zgubić, bo jeden kod opisuje rozmiar obudowy, inny grupę parametrów świetlnych, a jeszcze inny kierunek montażu. W praktyce to właśnie te trzy warstwy decydują o tym, czy zamiennik będzie pasował do taśmy, oprawy albo płytki, czy tylko będzie wyglądał podobnie. Poniżej rozbieram temat na części i pokazuję, jak czytać oznaczenia tak, żeby wybrać właściwą diodę bez zgadywania.
Najważniejsze znaczenie mają rozmiar obudowy, binning i polaryzacja
- Numery takie jak 2835, 3528 czy 5050 zwykle odnoszą się przede wszystkim do wymiaru obudowy, a nie do samej mocy diody.
- Kod na etykiecie szpuli może mówić o strumieniu świetlnym, barwie i napięciu przewodzenia.
- Na obudowie często znajduje się znak katody, ale bywa on bardzo mały albo widoczny dopiero z boku lub od spodu.
- Ten sam format obudowy może występować w kilku wersjach mocy, CRI i temperatury barwowej.
- Najbezpieczniej identyfikować diodę przez połączenie wymiaru, pomiaru i karty katalogowej, a nie przez jeden symbol.

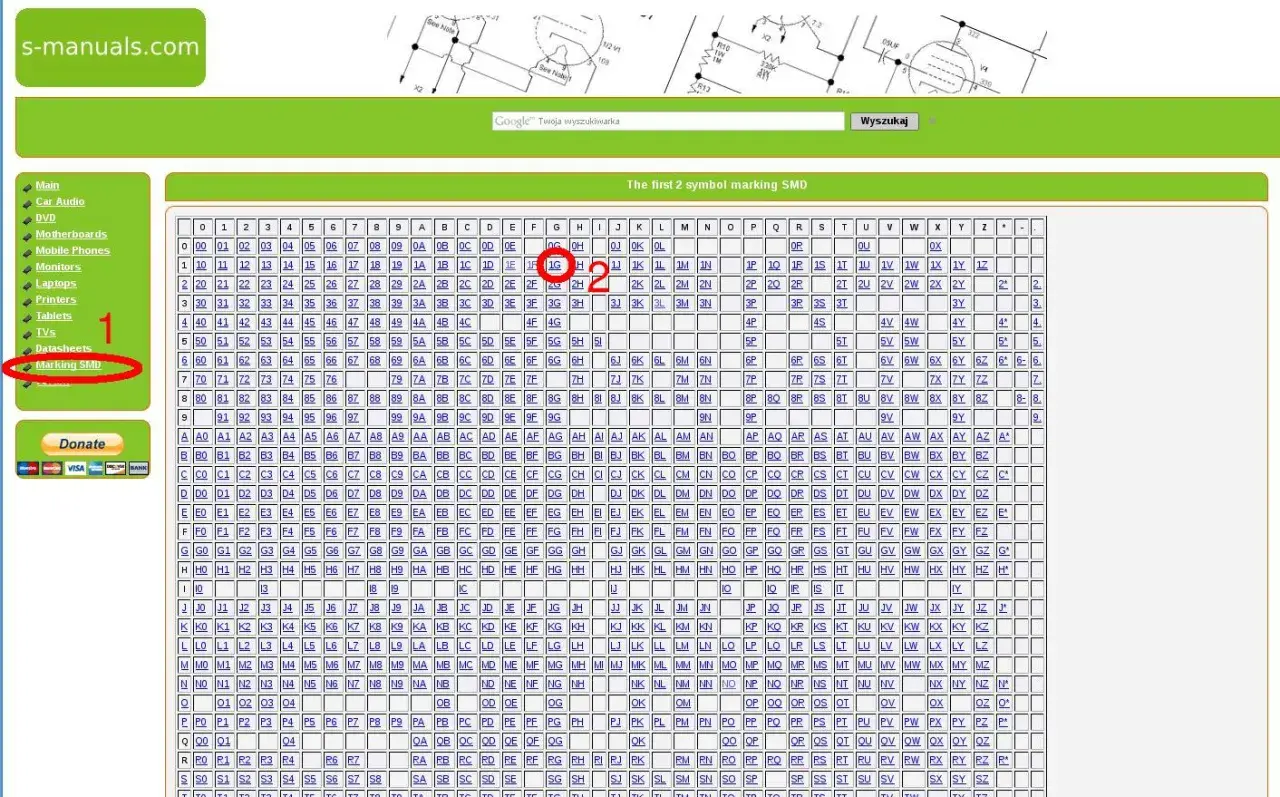

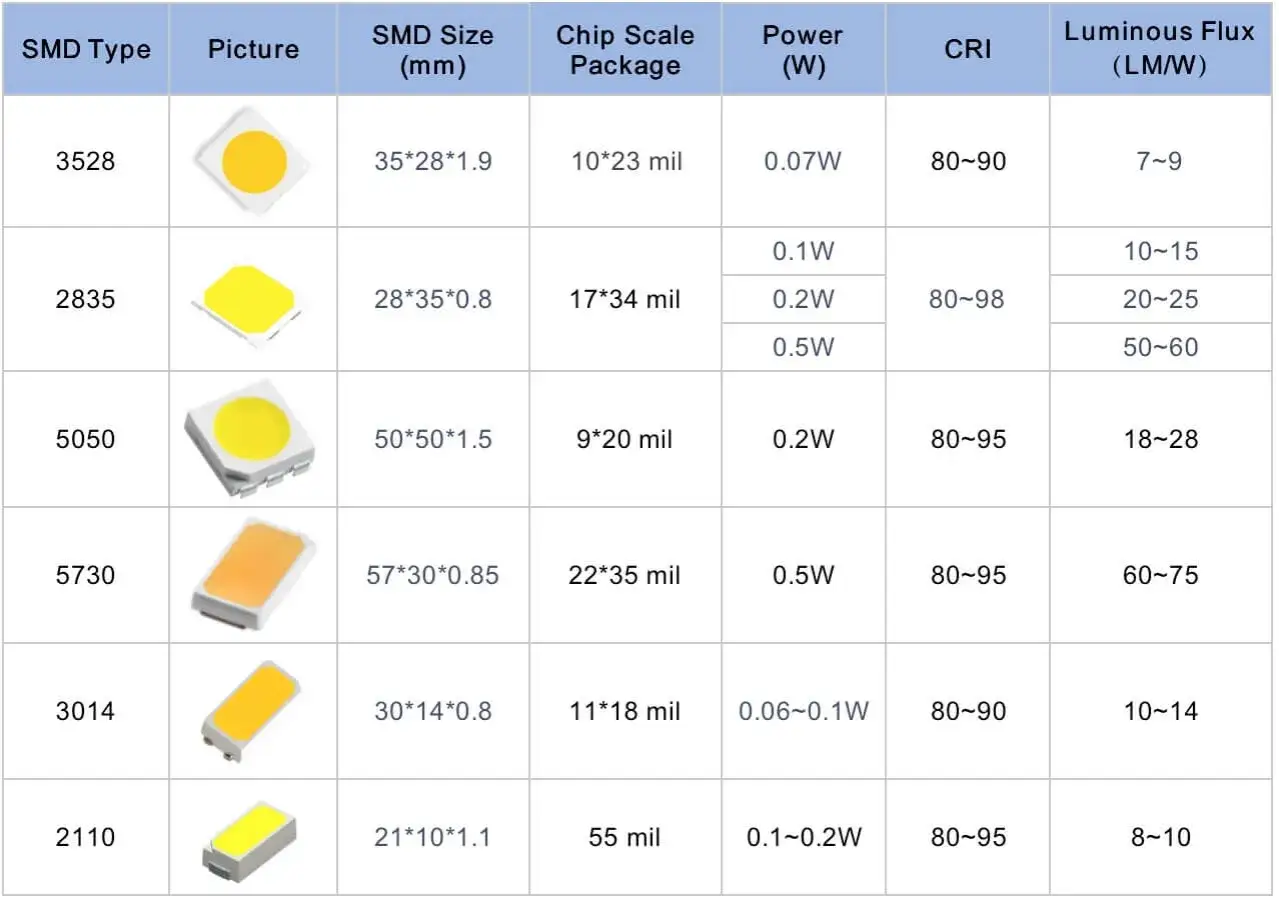

Jak czytać najczęstsze formaty obudów
W przypadku diod LED SMD numer na obudowie bardzo często opisuje przybliżony rozmiar footprintu, czyli miejsca zajmowanego na płytce. To nie jest sztywny kod normowy, tylko branżowa konwencja, dlatego w praktyce mogą pojawić się drobne różnice między producentami. Najważniejsze jest to, że sam numer nie mówi jeszcze nic pewnego o jasności, liczbie chipów ani jakości światła.
| Kod obudowy | Typowy wymiar | Co zwykle oznacza w praktyce | Najczęstsze zastosowanie |
|---|---|---|---|
| 2835 | 2,8 × 3,5 mm | Popularny format średniej mocy, dobry kompromis między wydajnością i ceną | Taśmy LED, panele, oprawy liniowe |
| 3528 | 3,5 × 2,8 mm | Starszy i bardzo rozpowszechniony format, zwykle w prostszych rozwiązaniach | Taśmy dekoracyjne, prostsze moduły |
| 3014 | 3,0 × 1,4 mm | Wąska obudowa do gęstszego układania źródeł światła | Profile, listwy, cienkie linie świetlne |
| 3030 | 3,0 × 3,0 mm | Format często wybierany tam, gdzie liczy się stabilność termiczna i moc | Oprawy ogólne, przemysłowe, outdoor |
| 3535 | 3,5 × 3,5 mm | Większa powierzchnia pod lepsze odprowadzanie ciepła lub układy wielochipowe | Mocniejsze moduły, RGB, światło efektowe |
| 5050 | 5,0 × 5,0 mm | Większa obudowa, często z kilkoma chipami w jednej kapsule | RGB, RGBW, mocniejsze taśmy i oprawy |
| 5630 | 5,6 × 3,0 mm | Format nastawiony na wyższy strumień przy liniowym układzie diod | Taśmy o wyższej jasności, oprawy liniowe |
Najważniejszy wniosek: rozmiar obudowy to tylko punkt wyjścia. Dwie diody 2835 mogą mieć zupełnie inną wydajność, barwę i charakter pracy, więc nie warto oceniać ich wyłącznie po numerze. Ja zawsze sprawdzam też, czy dany format nie ma wersji 3 V, 6 V albo wielochipowej, bo to zmienia całą interpretację. Skoro już wiesz, co oznacza sam kod obudowy, trzeba jeszcze odróżnić go od oznaczeń binningowych.
Co kryją kody binningowe i etykiety szpul
Tu zaczyna się część, która najczęściej sprawia kłopot. Kod na etykiecie nie opisuje już tylko wymiaru, ale grupę parametrów produkcyjnych: strumień świetlny, barwę, napięcie przewodzenia, a czasem także dodatkowe cechy, takie jak zakres CRI. W dokumentacji Lumileds spotyka się właśnie takie kody CAT, w których kolejne znaki odnoszą się do jasności, koloru i Vf, czyli napięcia przewodzenia. Dla kupującego to ważne, bo dwie diody z tym samym formatem obudowy mogą świecić inaczej i mieć inną charakterystykę elektryczną.
Praktycznie czytam to tak:
- Flux bin mówi, do jakiego przedziału jasności należy LED.
- Color code opisuje barwę lub pozycję w przestrzeni chromatyczności.
- Vf bin wskazuje zakres napięcia przewodzenia przy określonym prądzie testowym.
- Lot number pozwala odtworzyć partię produkcyjną, co ma znaczenie przy większych zamówieniach.
- Order code identyfikuje konkretną wersję handlową, a nie tylko samą obudowę.
W praktyce oznacza to jedno: jeżeli ktoś chce wymienić diodę w oprawie albo uzupełnić serię taśm LED, sam symbol 2835 czy 5050 nie wystarczy. Dwie partie tej samej serii mogą różnić się jasnością albo odcieniem bieli na tyle, że po montażu widać to gołym okiem. Dlatego przy doborze zamiennika patrzę na pełny kod z etykiety, a nie tylko na nadruk na samej obudowie. Z tego samego powodu warto wiedzieć, jak rozpoznać polaryzację, bo wtedy od razu odrzucasz błędnie zidentyfikowane elementy.
Jak rozpoznać polaryzację i nie pomylić kierunku montażu
W diodach LED SMD polaryzacja ma znaczenie krytyczne. Odwrotne wlutowanie zwykle kończy się tym, że element nie świeci, a w gorszym przypadku można go uszkodzić przy próbie uruchomienia. Znak katody bywa oznaczony kropką, ściętym narożnikiem, paskiem albo drobnym nacięciem w obudowie, ale nie ma tu jednej uniwersalnej reguły dla wszystkich producentów.
Ja sprawdzam to w tej kolejności:
- Oglądam obudowę pod powiększeniem i szukam znaku katody.
- Porównuję układ pól lutowniczych na płytce z dokumentacją producenta.
- Jeśli znak jest słabo widoczny, sprawdzam bok albo spód elementu.
- W razie wątpliwości testuję diodę z ograniczeniem prądu, a nie bezpośrednio z mocnego zasilacza.
W materiałach ams OSRAM spotyka się też diody, które zamiast prostego nadruku mają kod Data Matrix albo oznaczenie wspierające identyfikację partii. To dobry sygnał, że w nowszych rodzinach elementów sama obudowa nie jest już jedynym nośnikiem informacji. Dla użytkownika końcowego z tego wynika prosta zasada: jeśli znak na obudowie jest nieczytelny, nie zgaduj kierunku po intuicji. Lepiej oprzeć się na układzie padów i dokumentacji niż później poprawiać zwarcie lub odwrotny montaż. Po ustaleniu kierunku przechodzę do identyfikacji samego elementu, bo tu najwięcej daje spokojny, techniczny pomiar.
Jak sprawdzić nieznaną diodę bez ryzyka uszkodzenia
Jeżeli dioda jest wymontowana z płytki albo nadruk jest starty, nie próbuję od razu montować jej na stałe. Najpierw chcę ustalić trzy rzeczy: wymiar obudowy, kolor emisji i napięcie przewodzenia. To zwykle wystarcza, żeby zawęzić wybór do kilku sensownych modeli.
Praktyczna procedura wygląda tak:
- Zmierz obudowę suwmiarką, najlepiej z dokładnością do 0,1 mm.
- Sprawdź kolor światła przy małym prądzie testowym.
- Odczytaj napięcie przewodzenia na zasilaczu z ograniczeniem prądu.
- Porównaj układ padów i kształt soczewki z katalogiem lub zdjęciami producenta.
- Oceń temperaturę barwową, jeśli to biała dioda w oprawie dekoracyjnej lub liniowej.
W praktyce pomocne są też orientacyjne wartości Vf. Dla czerwonych LED-ów często spotyka się zakres około 1,8-2,2 V, dla bursztynowych i żółtych około 2,0-2,4 V, a dla białych i niebieskich zwykle około 2,8-3,4 V. To nie są sztywne normy, tylko użyteczne widełki do wstępnego rozpoznania. Jeśli wynik jest wyraźnie inny, dioda może być innego koloru, innej struktury albo po prostu uszkodzona. Dlatego taki pomiar traktuję jako filtr, nie jako ostateczny dowód.
Warto też pamiętać o jednej rzeczy, którą początkujący zwykle pomijają: większy format nie zawsze znaczy większą jasność w tej samej aplikacji. Czasem mniejsza dioda lepiej pracuje termicznie w gęstym układzie, a czasem większa obudowa wygrywa tylko dlatego, że producent lepiej odprowadził ciepło. I właśnie tu wchodzą w grę ograniczenia, o których często nie mówi sam nadruk na obudowie.
Gdy oznaczenie jest nieczytelne, liczy się pełny kontekst
Jeżeli nadruk zniknął, nie ma sensu opierać się na jednym tropie. W praktyce najlepiej działa zestawienie trzech warstw informacji: geometrii obudowy, polaryzacji i zachowania elektrycznego. Dopiero wtedy można rozsądnie dobrać zamiennik albo potwierdzić, że element rzeczywiście jest tą samą rodziną LED.
Najczęstsze błędy, które widzę przy identyfikacji, są dość powtarzalne:
- mylenie kodu obudowy z kodem barwy lub binu jasności,
- zakładanie, że 5050 zawsze oznacza ten sam poziom mocy,
- ignorowanie polaryzacji przy wymianie na płytce,
- dobieranie zamiennika tylko po kolorze świecenia, bez sprawdzenia Vf,
- mieszanie różnych binów w jednym odcinku taśmy, co daje widoczne różnice w odcieniu.
Jeśli mam doradzić jedną rzecz, to powiedziałbym tak: najpierw szukaj zgodności elektrycznej i mechanicznej, dopiero potem estetycznej. W oświetleniu liniowym czy dekoracyjnym to właśnie zgodność partii i parametrów decyduje o tym, czy efekt będzie równy, czy zacznie "pływać" między segmentami. W prostych naprawach pozwala to uniknąć wymiany całej sekcji tylko dlatego, że ktoś źle odczytał drobne oznaczenie. Dobrze odczytany kod oszczędza czas, ale dopiero właściwy dobór parametru daje trwały efekt.
Jeżeli mam zamknąć temat jednym praktycznym zdaniem, to brzmi ono tak: w oznaczeniach diod SMD nie szukam magii, tylko logicznego zestawu danych. Rozmiar obudowy mówi mi, czy element fizycznie pasuje, bin mówi mi, czego spodziewać się po świetle, a znak polaryzacji chroni mnie przed błędem przy montażu. Taki porządek pracy działa lepiej niż zgadywanie po samym nadruku i w modernizacji oświetlenia daje po prostu mniej niespodzianek.
