Dobrze zaprojektowane oświetlenie boiska decyduje nie tylko o widoczności piłki, ale też o bezpieczeństwie zawodników, komforcie widzów i kosztach eksploatacji. W tym artykule pokazuję, jak dobrać klasę świetlną, na co patrzeć przy oprawach LED, jak rozmieścić maszty i gdzie najczęściej pojawiają się błędy projektowe. Skupiam się na praktyce, bo właśnie ona przesądza, czy instalacja działa dobrze w realnym użytkowaniu, a nie tylko na papierze.
Najpierw klasa, potem oprawy i maszty
- Najważniejsza decyzja to sposób użytkowania obiektu: trening, rozgrywki lokalne czy wyższy poziom rywalizacji.
- Dla pełnowymiarowych boisk piłkarskich najczęściej spotyka się 75 lx, 200 lx i 500 lx jako trzy podstawowe poziomy.
- Sama liczba luksów nie wystarcza. Liczą się też równomierność, olśnienie, oddawanie barw i kontrola światła uciekającego poza obiekt.
- LED zwykle daje niższe zużycie energii, lepszą sterowalność i mniejszą potrzebę serwisowania niż starsze źródła.
- Najwięcej problemów tworzą zbyt niskie maszty, źle dobrana optyka i brak pomiarów powykonawczych.
Jak dobrać klasę oświetlenia boiska do sposobu użytkowania
Ja zawsze zaczynam od pytania, do czego obiekt ma służyć. Inne wymagania ma boisko szkolne używane wieczorami do treningu, inne obiekt regionalny, a jeszcze inne murawa, na której liczy się transmisja, powtórki i wysoka czytelność obrazu. W 2026 nadal podstawą projektowania pozostaje norma PN-EN 12193, która porządkuje parametry oświetlenia obiektów sportowych.
| Klasa | Typowe zastosowanie | Średnie natężenie utrzymane | Co to oznacza w praktyce |
|---|---|---|---|
| III | Trening, rekreacja, obiekty szkolne | 75 lx | Najprostszy i najbardziej ekonomiczny poziom, przy którym gra jest czytelna, ale wymagania jakościowe są najmniejsze. |
| II | Rozgrywki lokalne i regionalne | 200 lx | Tu równomierność i kontrola olśnienia zaczynają mieć realne znaczenie, a sam projekt staje się bardziej wymagający. |
| I | Rozgrywki profesjonalne | 500 lx | To poziom dla obiektów, które mają wyglądać dobrze także w szerszym ujęciu i przy wyższych wymaganiach organizacyjnych. |
Jeżeli obiekt ma być filmowany albo transmitowany, nie wystarczy patrzeć wyłącznie na poziome natężenie. Wtedy wchodzi w grę także oświetlenie pionowe, czyli to, jak dobrze zawodnicy i linie gry są widoczne z punktu widzenia kamery. W praktyce właśnie ten element odróżnia zwykłe boisko od obiektu gotowego na wyższy poziom rozgrywek.
Po ustaleniu klasy przechodzę do parametrów jakości światła, bo dwa obiekty o tej samej liczbie luksów mogą dawać zupełnie inny efekt na murawie. To właśnie tutaj zaczyna się prawdziwy projekt, a nie tylko wpisanie wartości do specyfikacji.
Które parametry światła naprawdę robią różnicę
Gdy ktoś pyta mnie o dobór instalacji, nie patrzę na jeden wskaźnik. Średnie natężenie jest ważne, ale bez równomierności, kontroli olśnienia i dobrego oddawania barw nie daje pełnego obrazu. W sporcie liczy się to, czy zawodnik widzi piłkę, rywala, linię i przestrzeń bez zmęczenia wzroku.
| Parametr | Co oznacza | Jak patrzeć na niego praktycznie |
|---|---|---|
| Em [lx] | Średnie natężenie oświetlenia | To podstawa klasy obiektu. Bez właściwego poziomu reszta parametrów niewiele pomoże. |
| U0 | Równomierność oświetlenia | Im wyższa, tym mniej „ciemnych plam”. W praktyce dobrze jest celować co najmniej w 0,5, a przy wyższych klasach wyżej. |
| GR | Wskaźnik olśnienia | Im niższy, tym lepiej. Dla boisk treningowych warto pilnować, by nie przekraczać poziomów akceptowalnych normą i zdrowym rozsądkiem. |
| Ra | Oddawanie barw | Ułatwia rozróżnianie strojów, piłki i linii. W praktyce przy obiektach szkolnych i treningowych celuję przynajmniej w 70, a przy bardziej reprezentacyjnych wyżej. |
| CCT | Temperatura barwowa | Najczęściej sprawdza się neutralny zakres 4000-6500 K, bo daje czytelny, sportowy obraz bez zbyt żółtego tonu. |
| Flicker | Migotanie światła | Kluczowe przy nagraniach i transmisjach. Jeśli obiekt ma być filmowany, wybieram oprawy z niskim migotaniem. |
Jeśli projektant pokazuje tylko liczbę luksów, a nie mówi nic o U0, GR i barwie światła, traktuję to jako sygnał ostrzegawczy. Sama suma światła nie wystarcza, bo sport wymaga również komfortu widzenia i stabilnego obrazu. To prowadzi prosto do wyboru samych opraw, bo właśnie one decydują, czy projekt będzie przewidywalny.
Jakie oprawy LED sprawdzają się najlepiej
W nowoczesnych realizacjach najczęściej wybieram LED, ale nie dlatego, że to modne hasło. LED daje natychmiastowy start, lepszą sterowalność i niższe koszty eksploatacji, a przy właściwej optyce pozwala skierować światło tam, gdzie naprawdę jest potrzebne. Nie porównuję opraw wyłącznie po mocy w watach, bo to za mało mówi o efekcie na murawie.
| Cecha oprawy | Dlaczego jest ważna | Na co zwracam uwagę |
|---|---|---|
| Optyka asymetryczna | Pomaga równiej rozłożyć światło i ograniczyć jego ucieczkę poza boisko. | Dobór powinien wynikać z geometrii obiektu, a nie z katalogu. |
| Wysoka szczelność i odporność | Oprawy pracują na zewnątrz, więc muszą znosić deszcz, pył i wiatr. | W praktyce sensownym punktem odniesienia są klasy zbliżone do IP66 i odporność mechaniczna na poziomie co najmniej dobrym dla obiektów sportowych. |
| Driver i sterowanie | Decydują o stabilności pracy, możliwości ściemniania i scenach świetlnych. | DALI lub inne sterowanie strefowe ma sens tam, gdzie obiekt działa w kilku trybach. |
| Odporność na przepięcia | Boiska zewnętrzne są narażone na instalacyjne i atmosferyczne skoki napięcia. | To drobny detal na etapie zakupu, ale duży problem przy późniejszych awariach. |
| Parametry świetlne w czasie | Liczy się nie tylko start, ale też stabilność po latach pracy. | Patrzę na żywotność, utrzymanie strumienia i warunki serwisu, a nie tylko na deklarację lumenów. |
W modernizacji starszych obiektów LED zwykle obniża zużycie energii o 40-70%, ale ostateczny wynik zależy od poprzedniej technologii, sterowania i optyki. W praktyce nie mniej ważne jest to, że dobra oprawa pozwala zachować parametry przez dłuższy czas i rzadziej wymaga ingerencji serwisowej. Gdy oprawy są już dobrane, decyduje geometria układu, bo światło trzeba jeszcze rozsądnie rozprowadzić.
Jak rozmieścić maszty, żeby światło pracowało na grę

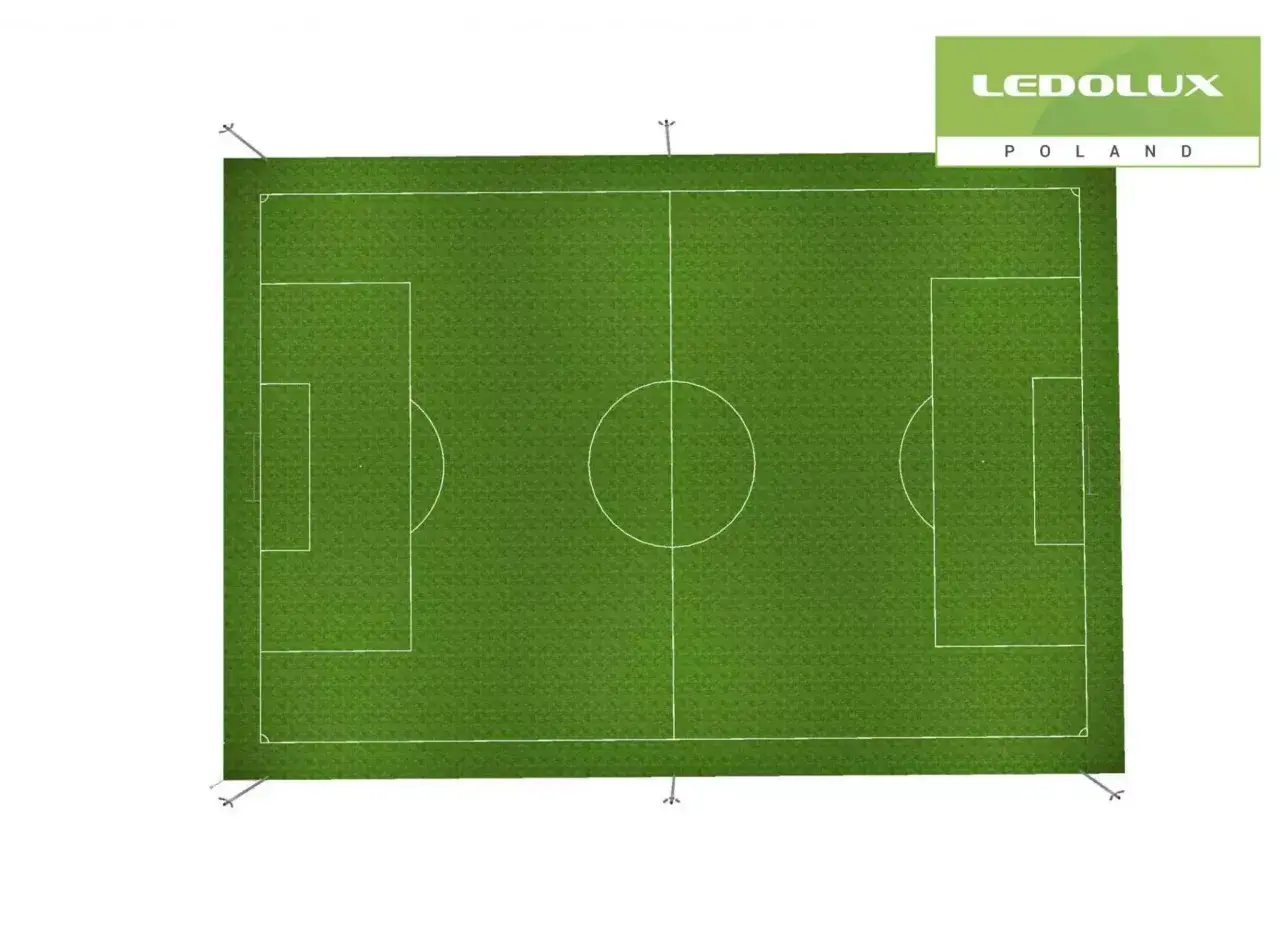

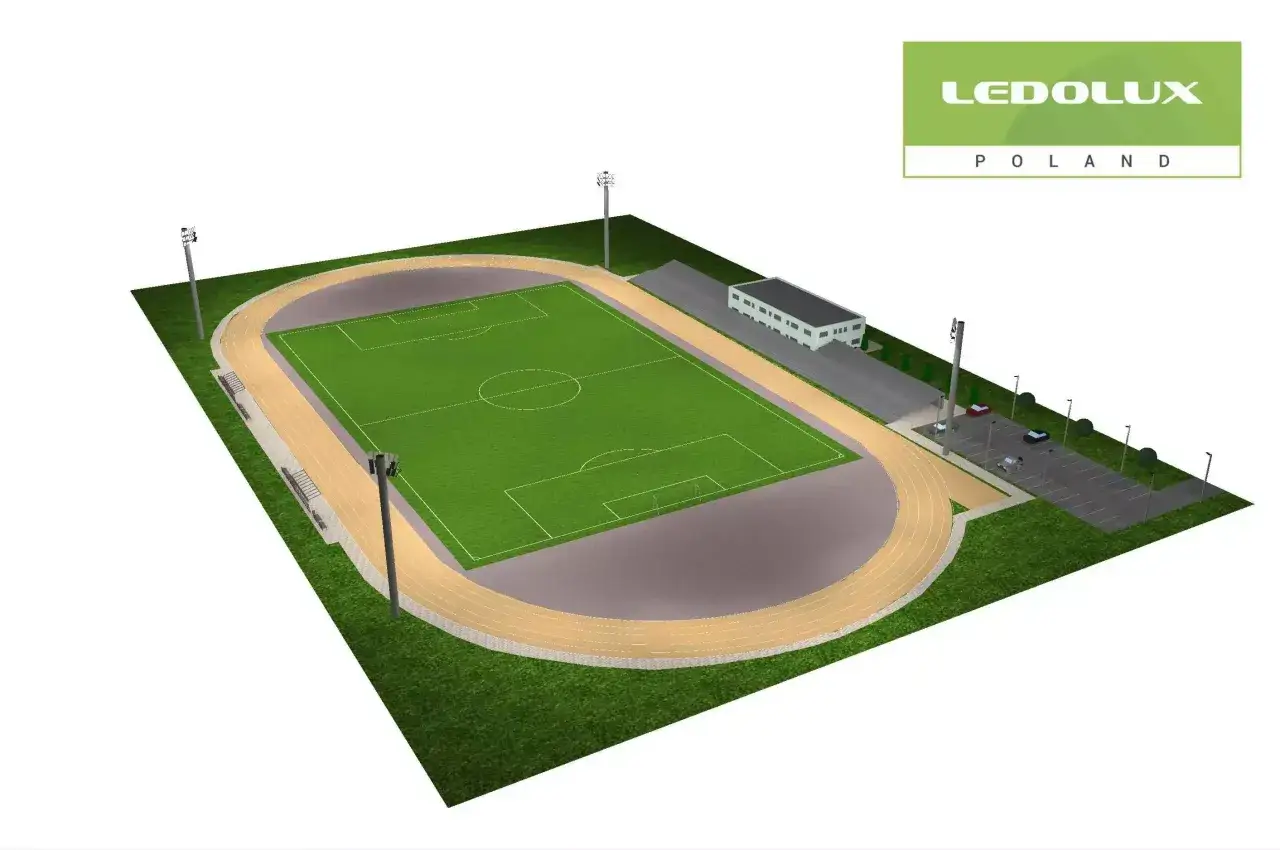

Na zewnątrz liczy się nie tylko moc, ale też wysokość, kąt świecenia i wzajemne położenie punktów świetlnych. W praktyce przy prostszych obiektach spotyka się układ czteromasztowy, a przy większych lub bardziej wymagających rozwiązania jest więcej, ale ja nigdy nie traktuję liczby masztów jako punktu wyjścia. Najpierw robię fotometrię, dopiero potem rozmawiam o konstrukcji.
Przy boiskach piłkarskich ważne jest też pilnowanie stref, w których nie powinny znaleźć się elementy infrastruktury. W projektach widzę często odniesienie do odległości około 4 m od linii pola gry, a dalej zaczyna się kwestia wysokości słupów, ich ugięcia pod wiatrem i doboru fundamentu. Zbyt niski słup zwykle zwiększa olśnienie i pogarsza równomierność, a zbyt wysoki podnosi koszt konstrukcji, więc tu zawsze chodzi o kompromis.
Ważny jest również ULOR, czyli część światła uciekająca w górę. Im niższa, tym lepiej dla otoczenia, sąsiadów i samego obiektu. Dobrze zaprojektowane oświetlenie sportowe nie powinno oślepiać ani widzów, ani kierowców, ani pobliskiej zabudowy, bo wtedy instalacja jest po prostu bardziej dojrzała projektowo.
Na tym etapie myślę też o późniejszej eksploatacji. Jeśli obiekt ma pracować przez wiele godzin tygodniowo, dostęp serwisowy do opraw, możliwość regulacji kierunku świecenia i sensowny podział na strefy mają ogromne znaczenie. Z tego układa się następny temat, czyli pieniądze.
Ile kosztuje inwestycja i utrzymanie w praktyce
Nie podam uczciwie jednej ceny dla każdego boiska, bo to byłoby po prostu mylące. Koszt zależy od klasy obiektu, liczby i wysokości masztów, fundamentów, rodzaju sterowania, wymagań dotyczących olśnienia oraz tego, czy mówimy o nowym obiekcie, czy modernizacji istniejącej instalacji. W boiskach sportowych cena nie rośnie liniowo z liczbą opraw, bo mocno ważą konstrukcja i przygotowanie infrastruktury.
| Co najmocniej wpływa na budżet | Dlaczego to podnosi koszt |
|---|---|
| Wyższa klasa świetlna | Wymaga większej liczby opraw, lepszej równomierności i bardziej rygorystycznej kontroli olśnienia. |
| Wyższe maszty i mocniejsze fundamenty | Zwiększają koszty konstrukcyjne, transportowe i montażowe. |
| Automatyka i sterowanie strefowe | Dodają osprzęt, okablowanie i pracę projektową, ale później pomagają oszczędzać energię. |
| Ochrona przed zanieczyszczeniem światłem | Lepsza optyka i bardziej precyzyjny montaż zwykle oznaczają wyższy koszt wejścia, ale mniejsze problemy w otoczeniu. |
| Pomiary i odbiory | Bez nich nie ma pewności, że instalacja spełnia założone parametry w realnych warunkach. |
Po stronie eksploatacji największa różnica między starymi systemami a LED zwykle pojawia się w rachunkach za energię i serwisie. W modernizacjach spadek zużycia prądu o 40-70% jest całkiem realny, a przy źle dobranych, starych oprawach różnica bywa jeszcze bardziej odczuwalna. Dodatkowy plus jest prosty: mniej awarii oznacza mniej przerw w użytkowaniu i mniej kosztownych interwencji w sezonie.
W praktyce patrzę też na trwałość. W dobrze dobranych systemach LED mowa często o dziesiątkach tysięcy godzin pracy, a przy sensownej konserwacji okres między większymi pracami wydłuża się wyraźnie. To nie zwalnia z przeglądów, ale zmienia charakter utrzymania z „ciągłej naprawy” na normalny plan serwisowy. I właśnie ten plan powinien być sprawdzony przed odbiorem projektu.
Co sprawdzam przed odbiorem projektu
Na końcu zawsze wracam do dokumentacji i zadaję kilka prostych pytań. Jeśli projekt ma być bezpieczny i przewidywalny, musi pokazywać nie tylko efekt końcowy, ale też drogę dojścia do niego. Ja sprawdzam przede wszystkim:
- Czy podano jasną klasę obiektu i uzasadniono ją sposobem użytkowania.
- Czy są obliczenia fotometryczne dla całego pola gry, a nie tylko uśredniona liczba bez kontekstu.
- Czy uwzględniono równomierność, olśnienie i barwę światła, a nie samą wartość luksów.
- Czy projekt pokazuje strefę bezpieczeństwa i wpływ światła na otoczenie.
- Czy przewidziano pomiary powykonawcze i sposób korekty ustawień po montażu.
- Czy jest plan serwisu i czyszczenia, bo brudna oprawa po kilku sezonach nie świeci tak samo jak nowa.
- Czy zostawiono rezerwę na przyszłą rozbudowę, jeśli obiekt ma kiedyś przejść na wyższy poziom użytkowania.
Najczęstsze błędy są zaskakująco powtarzalne: kupowanie opraw po samych lumenach, zbyt niskie maszty, brak analizy sąsiedztwa i pominięcie pomiarów odbiorczych. Ja wolę projekt, który ma odrobinę zapasu w optyce i sterowaniu, niż instalację dociśniętą do granicy normy. Taki margines lepiej znosi zabrudzenie, starzenie i zmianę sposobu użytkowania, a to w praktyce decyduje o jakości całego obiektu.
Jeśli planujesz nową inwestycję albo modernizację, zacząłbym od klasy użytkowania, a dopiero potem dobierał oprawy, maszty i automatykę. To najkrótsza droga do instalacji, która świeci równo, nie męczy wzroku i nie generuje niepotrzebnych kosztów przez kolejne sezony.
